135
Las mediciones típicas deben estar entre 0.5 Ω y 2.0 Ω.
Para obtener las cifras reales para una bobina especíca, verique las especicaciones del fabricante.
NOTA: Pruebe la bobina de encendido tanto cuando está caliente como cuando está fría.

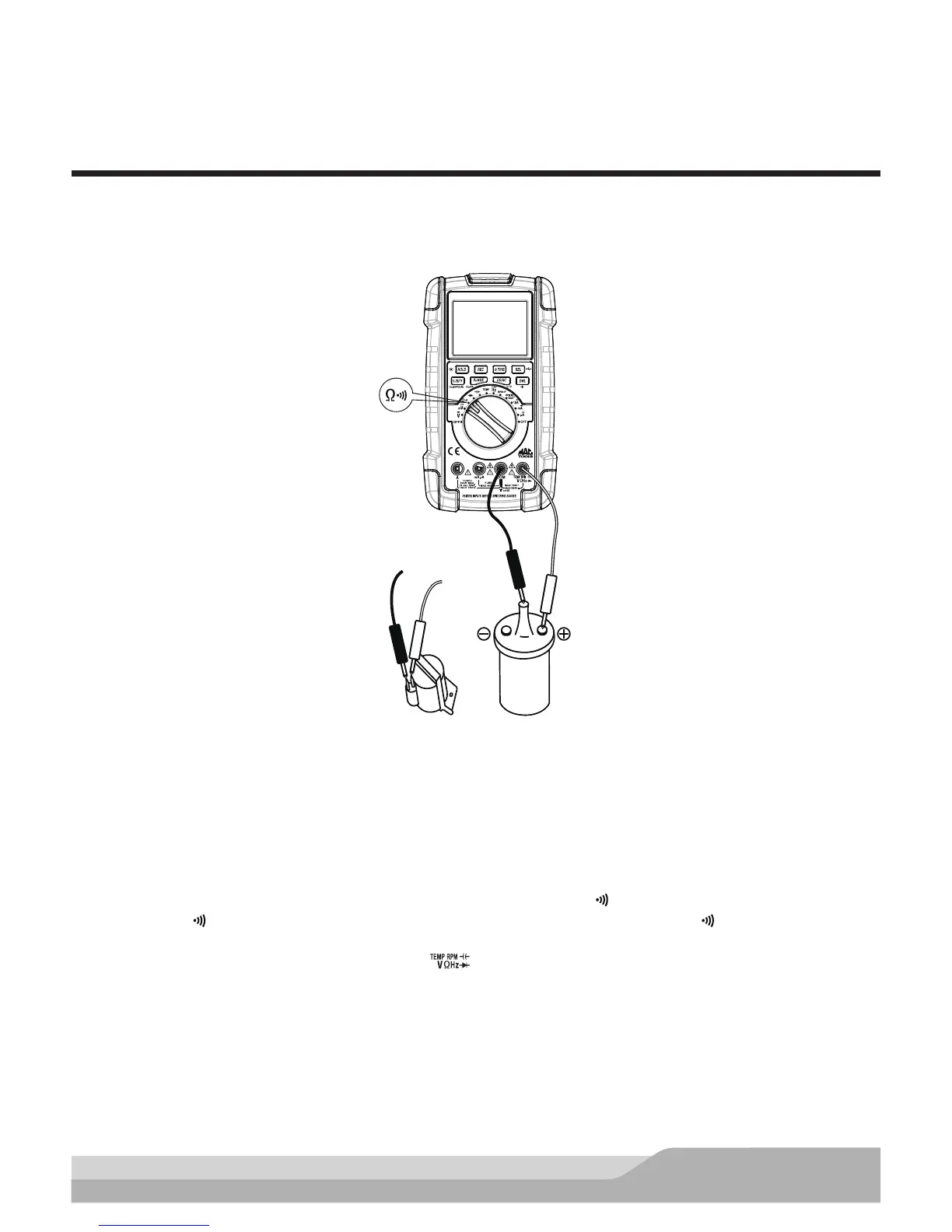

Prueba de la resistencia de los devanados secundarios
Esta prueba verica la resistencia en los devanados secundarios de bobinas de encendido convencionales y DIS
(sistema de encendido sin distribuidor).
Rojo
Rojo
Negro
Negro
Bobina de
encendido DIS
de GM (Tipo II)
Bobina de
encendido
convencional
Configuración del medidor para medir la resistencia de los devanados secundarios de la
bobina de encendido:
• Coloque el interruptor giratorio en la conguración de resistencia (Ω ).
• Si aparece “ ” en la pantalla, presione el botón “DWL” (Permanencia) hasta que “ ” desaparezca.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
• Desconecte la bobina del sistema de encendido.
Conecte:
• Sonda de prueba de color negro al terminal de alta tensión de la bobina.
• Sonda de prueba de color rojo al terminal positivo (+) de la bobina.
Las mediciones típicas son de entre 6 k Ω y 20 k Ω.
