Prueba de cambio de tensión del termistor
Negro
Rojo

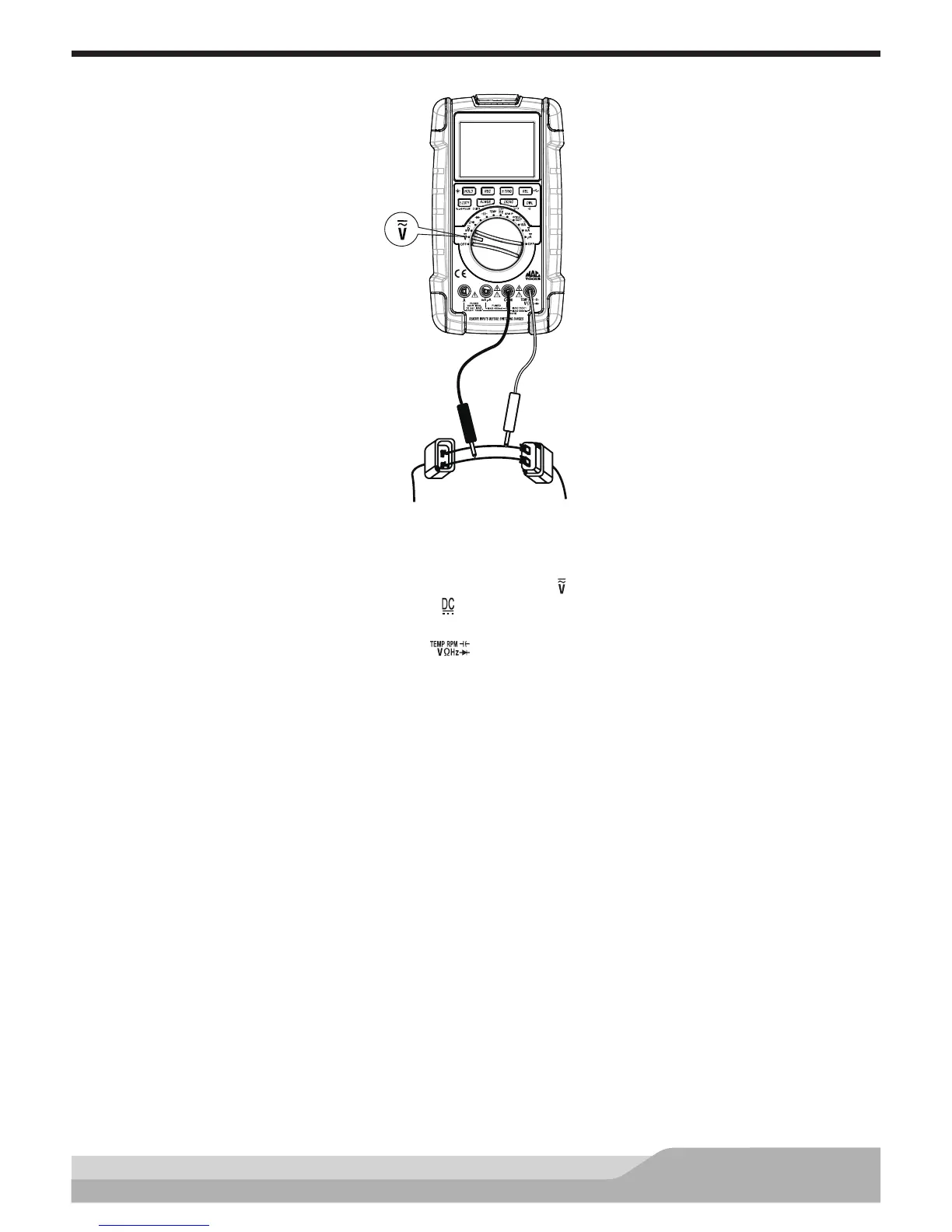

Configuración del medidor para medir el cambio de tensión de un termistor:
• Coloque el interruptor giratorio en la conguración de tensión ( ).
• Presione el botón “DC/AC” (CC/CA) hasta que “ ” aparezca en la pantalla.
• Inserte el cable de color negro en el conector “COM”.
• Inserte el cable de color rojo en el conector “ ”.
• Presione el botón “REC” (Registro) (selecciona la función MAX.MIN.AVG).
Desconecte el conector del sensor. Conecte los cables del puente entre el sensor y el conector.
Conecte:
• Sonda de prueba de color negro al circuito negativo (-) del sensor.
• La sonda de prueba color rojo al circuito que viene desde la fuente de alimentación.
Arranque el motor. La tensión debiera cambiar con la temperatura.
Consulte las especicaciones del fabricante. Si el cambio de tensión no está dentro de las especicaciones,
compruebe la determinación de fuentes de resistencia excesiva antes de cambiar el termistor: conectores
oconexiones decientes, o roturas en el cableado.
NOTA: La temperatura puede vericarse utilizando la función de medición de la temperatura del medidor.
