24. . Indique la polarité de l’entrée.
Indique également une pente de déclenchement - (négative) ou + (positive) lorsqu’une pente de déclenchement
est sélectionnée.

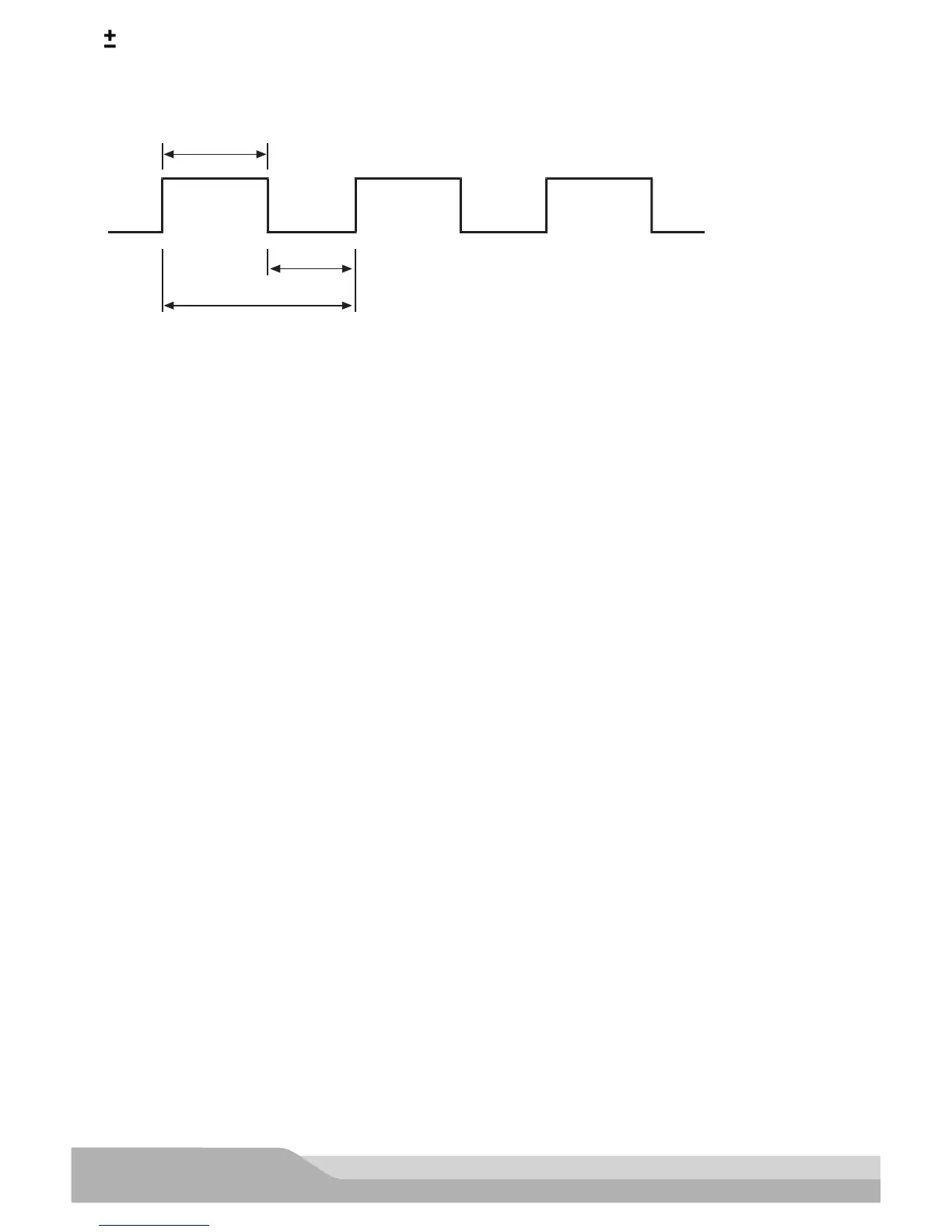

P
É
RIODE
HAUTE
PÉRIODE
BASSE
1 CYCLE DE SERVICE
Choisissez une pente négative (-) pour mesurer une période basse (-) ou une pente négative (+) pour
mesurer une période élevée (+). Par exemple, lors de la mesure du cycle de service du solénoïde de
contrôle de mélange, la période basse (-) est la période de marche le plus souvent.
25. ÉCHELLE D’AFFICHAGE ANALOGIQUE. Afchée avec les pointeurs analogiques 41 positions.
26. Les symboles suivants indiquent l’unité de la valeur afchée :
DWL° Le nombre de degrés de rotation du distributeur lorsque les points restent fermés,
mesuré pour 1 à 12 cylindres
% Pourcentage, pour la mesure du cycle de service
°C/°F Mesure de la température en degrés Celsius ou Fahrenheit
Ω Ohms
kΩ Kilohms (1 × 10 ohms)
Megohms (1 × 10 ohms)
Hertz (1 cycle/sec)
Kilohertz (1 × 10 cycles/sec)
Volts
Millivolts (1 × 10 Volts)
Ampères (A)
Milliampères (1 × 10 A)
Microampères (1 × 10 A)
Microfarads (1 x 10 Farads)
Millisecondes (1 × 10 secondes)
6
3
-3
-3
-6
-6
-3
3
MΩ
Hz
kHz
V
mV
A
mA
µA
µF
mS
