Configuration du compteur afin de mesurer la capacitance :
• Réglez le commutateur rotatif sur capacitance ( )
• Insérez le câble noir dans la prise «COM»
• Insérez le câble rouge dans la prise « »
Branchez:
• Les sondes de test vers le condensateur. Lorsque vous mesurez des condensateurs polarisés, connectez
lasonde rouge à l’anode du condensateur et la sonde noire à la cathode du condensateur
Attendez que la lecture se stabilise, puis lisez-la à l’écran.

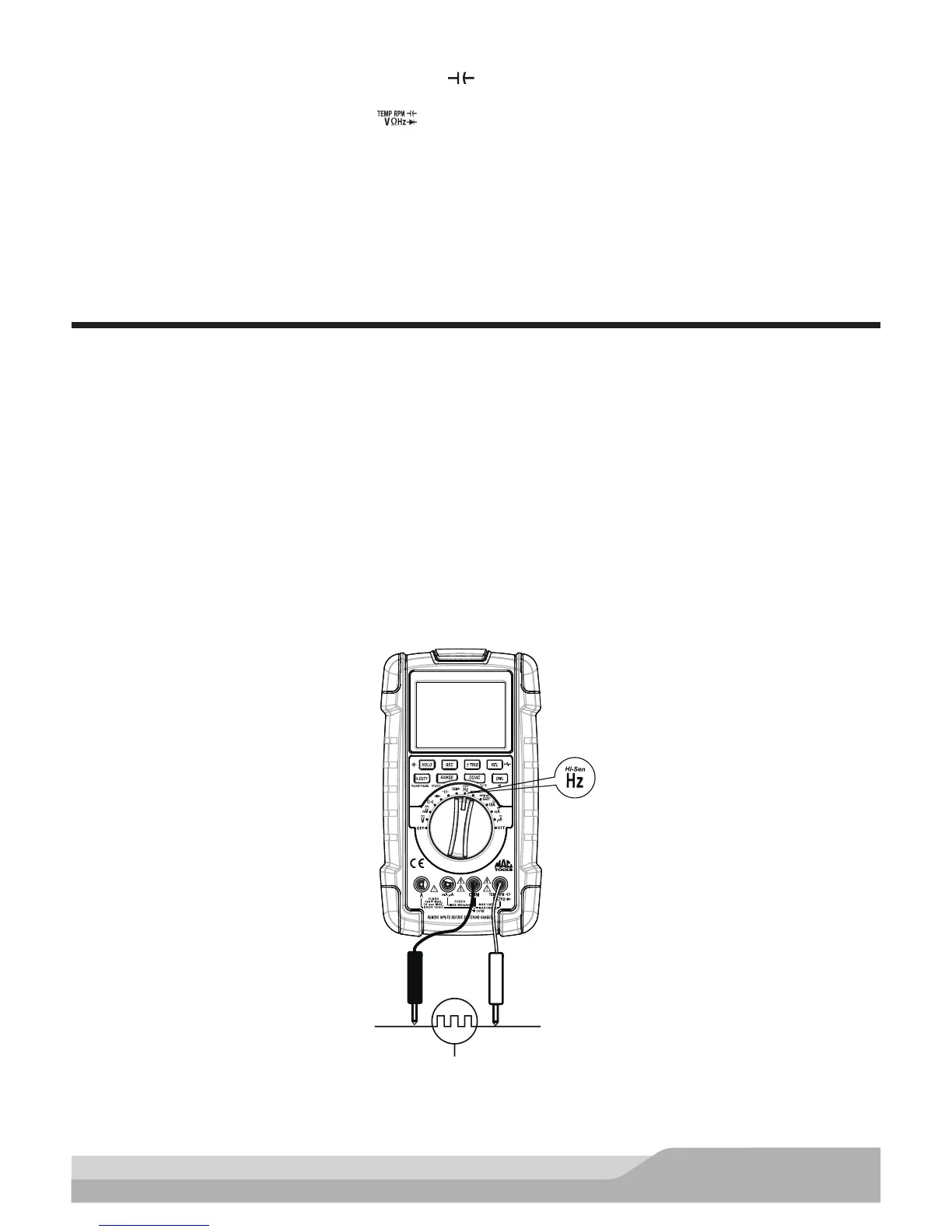

Mesures de fréquence H-Sen (Hz)
Cet appareil dispose de deux modes de mesure de fréquence : le mode H-Sen (haute sensibilité - niveau de
déclenchement d’environ 250mV) pour le mode général de compteur de fréquence et le mode Hz ou régime
IGpour les mesures automobiles.
En mode de compteur de fréquence H-Sen, le compteur se met en plage automatique sur l’une des quatre
plages : 200Hz, 2 000Hz, 20kHz, et 200kHz.
Si le signal d’entrée est inférieur au niveau de déclencheur, les mesures de fréquence ne seront pas prises.
Si vos mesures sont instables, le signal d’entrée peut être proche du niveau de déclencheur pour cette plage.
Vous pouvez généralement corriger cela en sélectionner une plage inférieure avec le bouton «RANGE». Si vos
mesures semblent être un multiple de ce que vous voulez, votre signal d’entrée peut avoir une distorsion ou un
bourdonnement, ce qui est commun aux signaux de commandes électroniques de moteur. Dans ce cas, utilisez
le mode Hz ou régime IG pour obtenir des lectures correctes.
Tension latérale de référence
Sortie de signal
Terre
Noir Rouge
