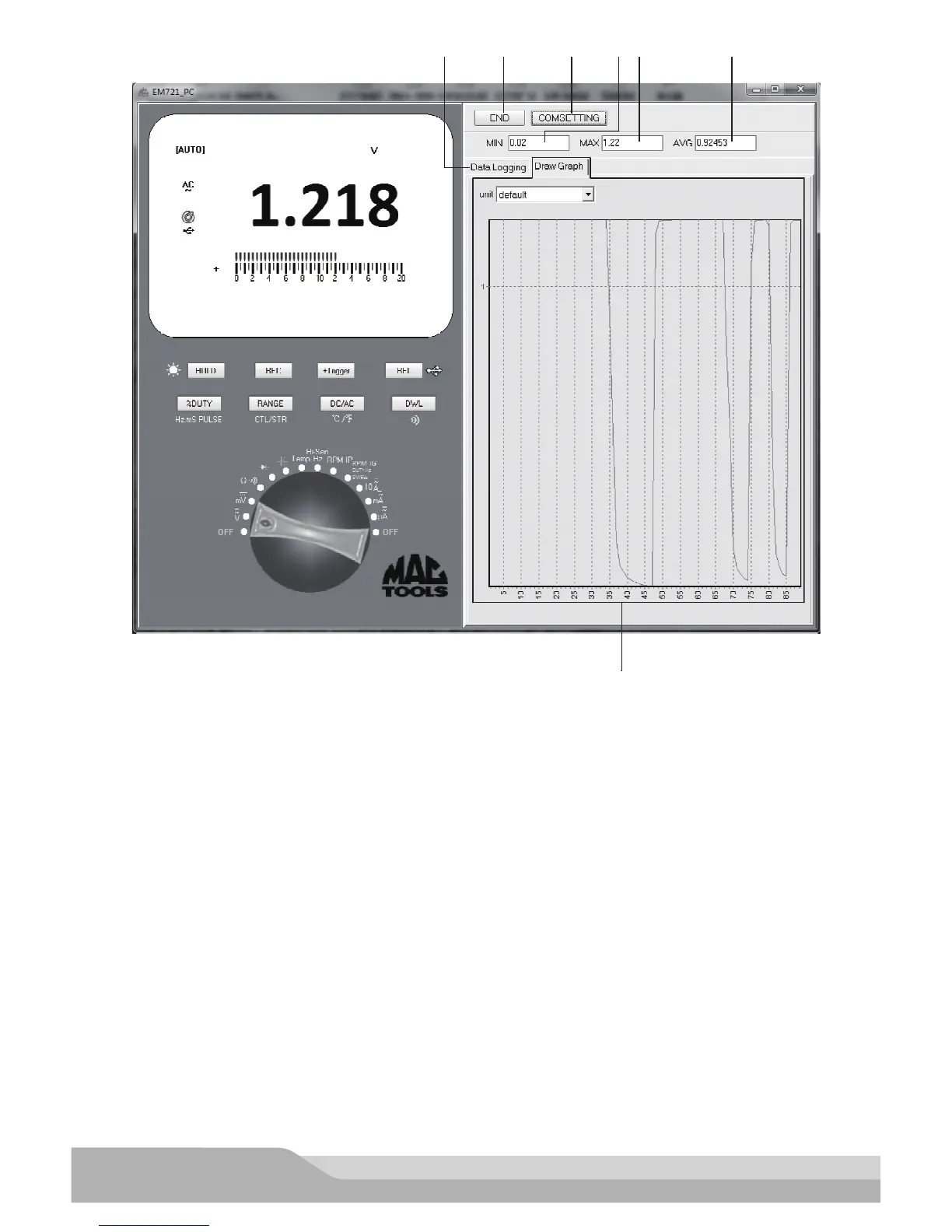

Explications :
1. Bouton END/START - - - Utilisé pour arrêter/commencer le transfert des données.
2. Bouton COMSETTING - - - Utilisé pour afcher l’interface Assistant débogage de port en série
3. Boîte «MIN» - - - Afche automatiquement la lecture minimale de toutes les lectures répertoriées dans
letableau de l’onglet «Journalisation».
4. Boîte «MAX» - - - Afche automatiquement la lecture maximale de toutes les lectures répertoriées dans
letableau de l’onglet «Journalisation».
5. Boîte «AVG» - - - Afche automatiquement la lecture moyenne de toutes les lectures répertoriées dans
letableau de l’onglet «Journalisation».
6. Onglet «Journalisation» - - - Utilisé pour afcher des données transférées sous forme de tableau.
Bouton «Effacer» - - - Utilisé pour effacer toutes les données gurant sur le tableau sur l’onglet
«Journalisation».
Bouton «Enregistrer» - - - Utilisé pour enregistrer les données gurant dans le tableau «Journalisation»
comme un chier.
Boîte «Long. données» - - - Utilisée pour xer le nombre maximum de données qui peuvent être afchées
dans le tableau de l’onglet «Journalisation».
7. Onglet «Graphique» - - - Utilisé pour montrer le graphique des mesures indiquées dans le tableau
del’onglet «Journalisation».
Menu déroulant «Unité» - - - Utilisé pour sélectionner une unité souhaitée pour l’axe Y.
