2. Gráfico de barras analógico
El gráco de barras analógico ofrece una representación analógica de las lecturas y se actualiza 20 veces
por segundo. El gráco de barras de 2 × 41 segmentos se ilumina de izquierda a derecha a medida que
aumenta la entrada. El gráco de barras es más fácil de leer cuando los datos generan que la pantalla
digital cambie rápidamente. También es útil para establecer tendencias o datos direccionales. Las barras
también indican el nivel de activación.
3. Botón “±TRIG” (Activación ±)
Este botón “± TRIG” (Activación ±) puede utilizarse para alternar entre la pendiente de activación negativa
(-) y positiva (+) y regular el nivel de activación.
Cuando el medidor está en la función de medición de RPM, ciclo de trabajo, ancho de pulso, frecuencia
(Hz automotriz) o de permanencia, mantenga presionado el botón “± TRIG” (Activación ±) durante
1segundo para alternar entre la pendiente de activación negativa (-) y positiva (+). La pendiente está
indicada por el signo + o - al lado de “TRIG” (Activación ±) en la esquina inferior izquierda de la pantalla.
El medidor elige por conguración predeterminada la pendiente de activación negativa (-). Una vez que la
pendiente de activación esté seleccionada, presione el botón “± TRIG” (Activación ±) repetidamente para
ajustar el nivel de activación si la lectura del medidor es demasiado alta o inestable.

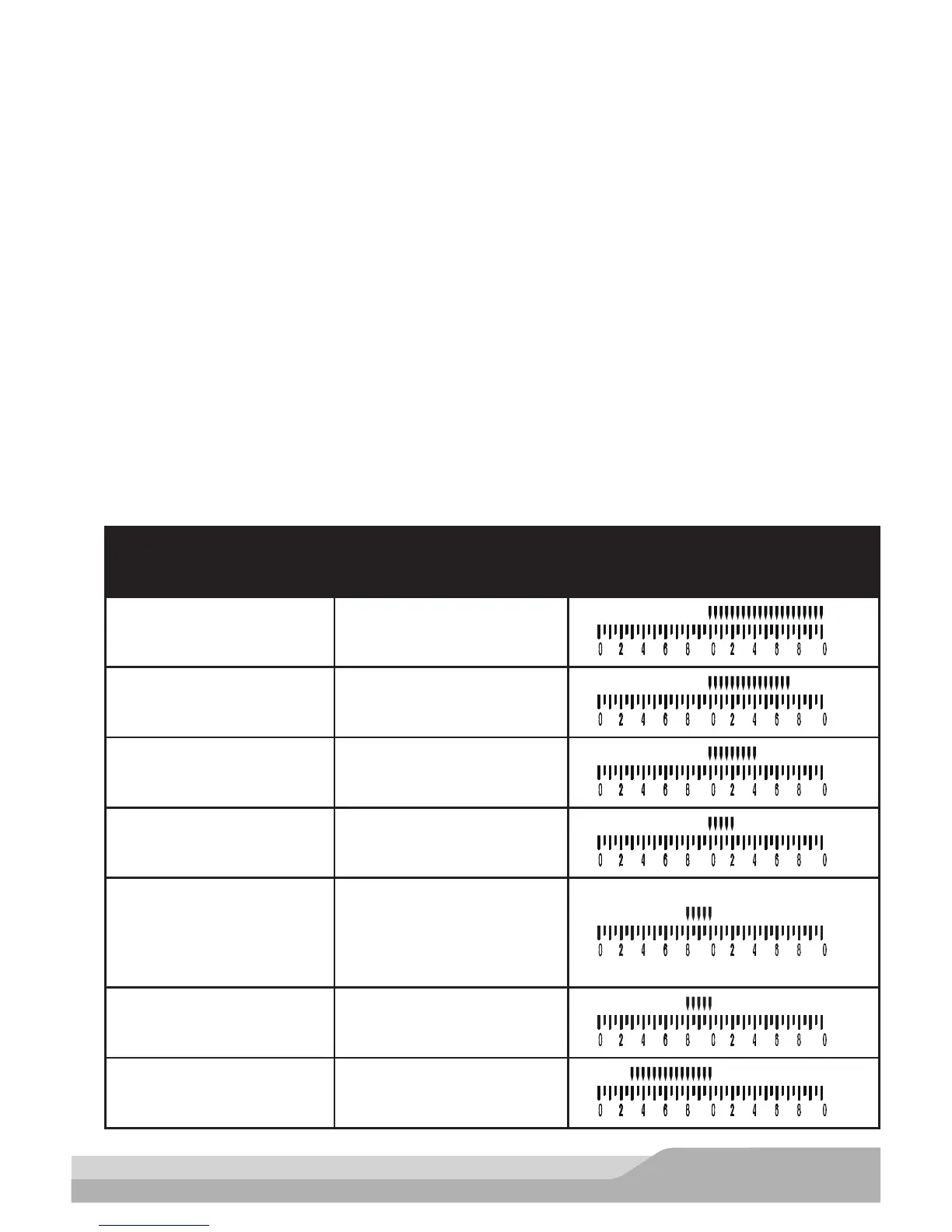

El ajuste del nivel de activación tiene siete pasos. Presione el botón “± TRIG” (Activación ±) para moverse
un paso a la vez para seleccionar un nivel de activación adecuado.
PASO DE ACTIVACIÓN
Nivel de tensión
(RPM, ciclo de trabajo, ms,
Hz[automotriz], permanencia)
Nivel de activación aproximado tal como
lo indica el gráfico de barras
+4 +8.2 V
+3 +6.8 V
+2 +3.2 V
+1 +1.4 V
-1 -1.4 V
-2 -3.2 V
-3 -6.8 V
