98
24. . Indica la polaridad de la entrada.
También indica una pendiente de activación - (negativa) o + (positiva) cuando se ha seleccionado una pendiente.

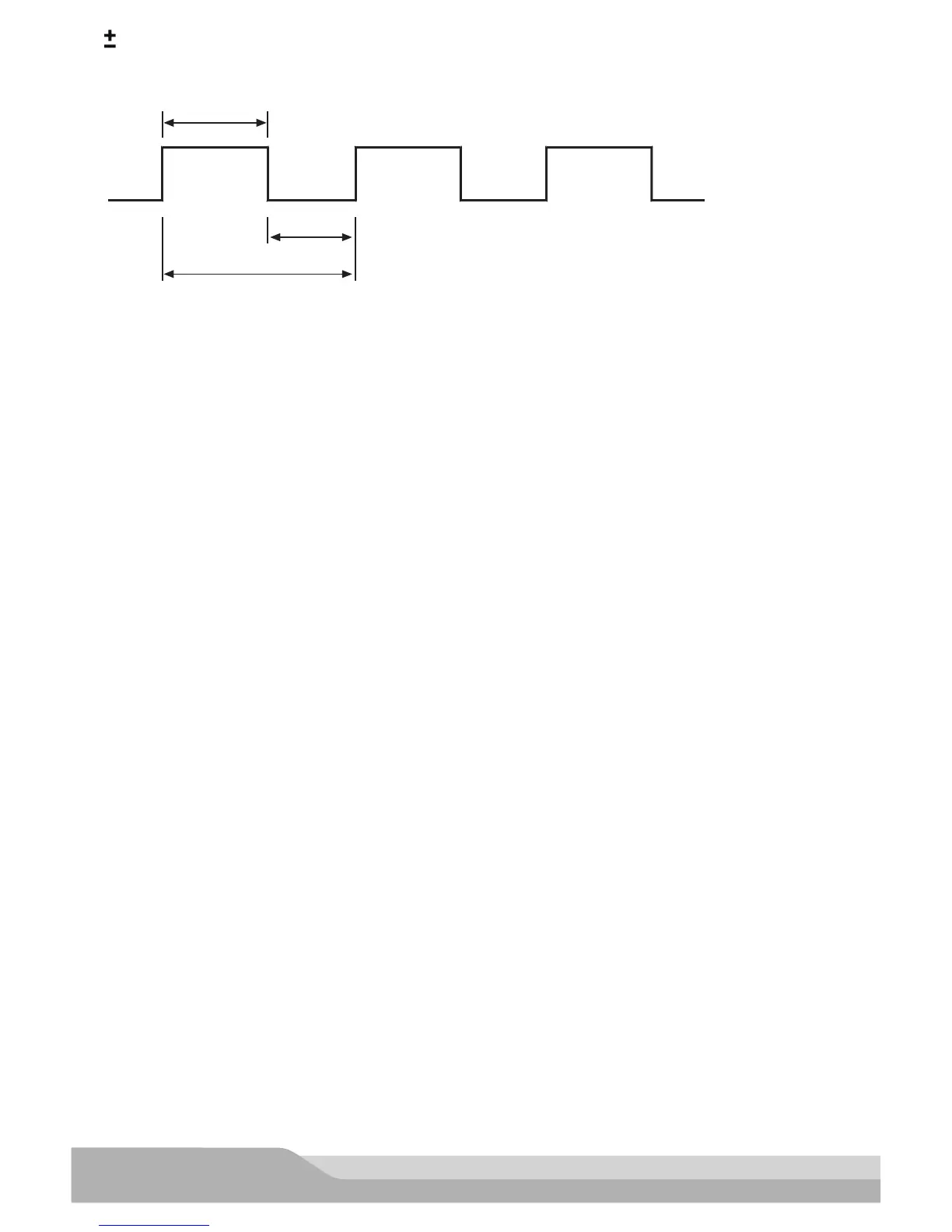

TIEMPO ALTO
TIEMPO BAJO
1 CICLO DE TRABAJO
Seleccione una pendiente de activación negativa (-) para medir el tiempo bajo (-) y una pendiente de
activación positiva (+) para medir el tiempo alto (+). Por ejemplo, cuando se realiza la medición del ciclo
de trabajo del solenoide de control de mezcla, el tiempo (-) bajo es el tiempo de encendido, en la mayoría
de los casos.
25. ESCALA DE VISUALIZACIÓN ANALÓGICA. Se muestra con indicadores analógicos de 41 posiciones.
26. Los siguientes símbolos indican la unidad de valor visualizado:
DWL° El número de grados de rotación del distribuidor donde los puntos permanecerán
cerrados, medido para 1 a 12 cilindros
% Porcentaje, se utiliza para la medición del ciclo de trabajo
°C/°F Medición de la temperatura en grados Fahrenheit o centígrados
Ω Ohmios
kΩ Kiloohmio (1 × 10 ohmios)
Megaohmio (1 × 10 ohmios)
Hercios (1 ciclo/s)
Kilohercio (1 × 10 ciclos/s)
Voltios
Milivoltios (1 × 10 voltios)
Amperios (A)
Miliamperios (1 × 10 A)
Microamperios (1 × 10 A)
Microfaradios (1 × 10 faradios)
Milisegundos (1 × 10 segundos)
6
3
-3
-3
-6
-6
-3
3
MΩ
Hz
kHz
V
mV
A
mA
µA
µF
ms
