UC3016-1DRW-RD/ UC3016-1DRW-BK/ UC3016-1DRW-BL/ UC3016-1DRW-LG/ UC3016-1DRW-OR
8 07/22/2020
INSTRUCCIONES DE ENSAMBLAJE

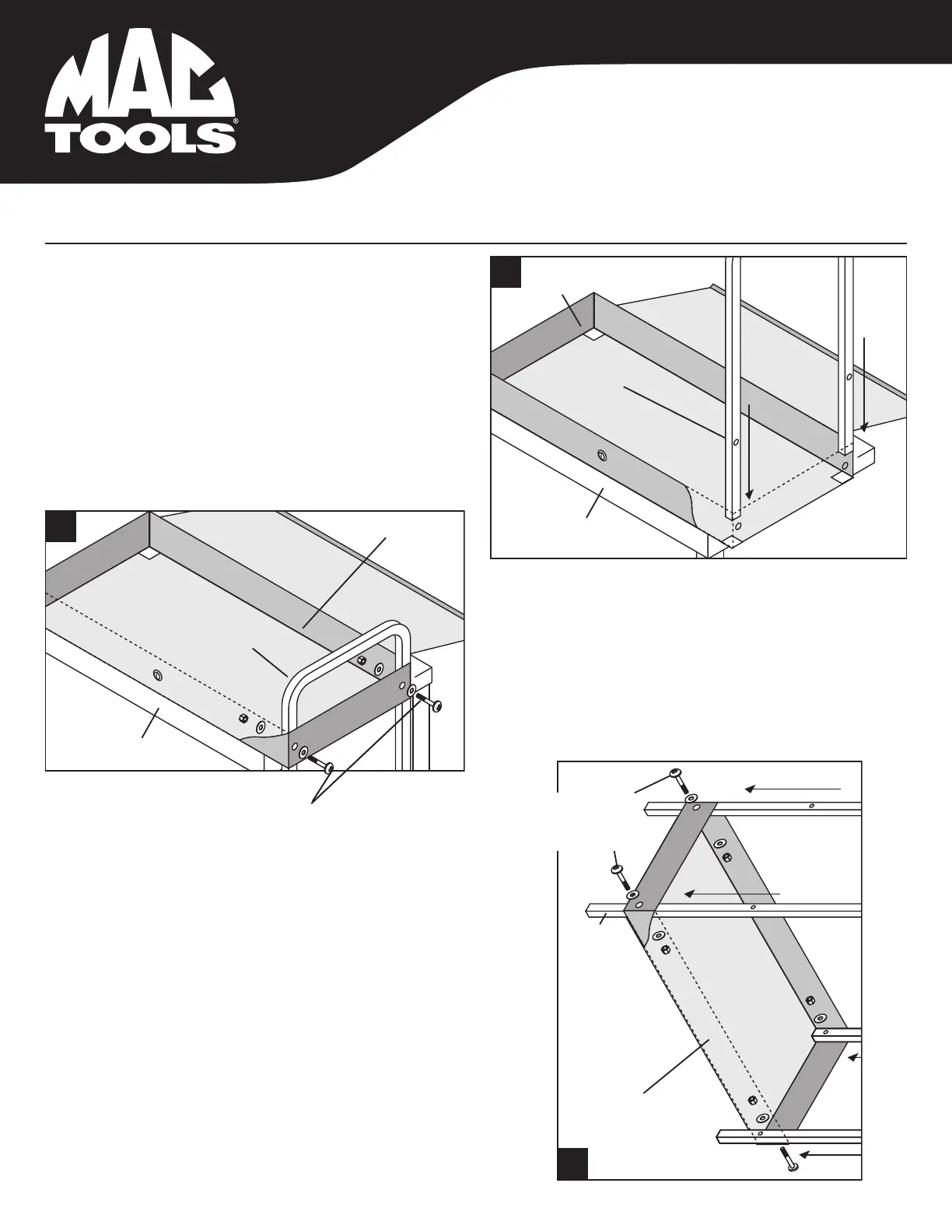

Paso 1 SUJETANDO EL ENSAMBLE DE LA TAPA BLOQUEANTE
A LAS PATAS CROMADAS
Extraiga los protectores de esquina de plástico negros y los pasadores de
taquete en las esquinas del estante superior (#1). Deslice las patas tubulares
cuadradas (#2) por el estante superior (#1) de un lado hasta que el agujero
del perno superior en la pata se alinee con el agujero del perno en el estan-
te. Asegúrese de proteger tanto las partes del carrito así como las patas con
contacto al piso con el fin de prevenir las rayaduras. (#1). Deslice las patas
tubulares cuadradas (#2) por el estante superior (#1) de un lado hasta que el
agujero del perno superior en la pata se alinee con el agujero del perno en el
estante. Asegúrese de proteger las partes del carrito y las patas, las que tienen
contacto con el piso, con el fin de prevenir las rayaduras.
Paso 2 Herramientas Necesarias: Destornillador Phillips® #3 y llave
de combinación 10mm
Coloque la arandela (#4) sobre el perno de cabeza redonda (#3). Inserte el
conjunto de pernos por los agujeros de los pernos alineados en el estante
superior (#1) y en las patas (#2) de la parte delantera derecha. Coloque la
arandela (#4), luego la arandela de seguridad partida (#5) y después la tuerca
hexagonal (#6) sobre el conjunto de pernos y apriételas sin torcerlas completamente.
Repita el paso 2 para el lado derecho posterior.
Paso 3 SUJETANDO LA CHAROLA INFERIOR A LAS PATAS CROMADAS
Herramientas necesarias: Destornillador Phillips® #3 y llave
de combinación 10mm
Voltee el carrito a su lado con las patas sujetadas hacia abajo. Extraiga los
protectores de esquina de plástico negros y los pasadores de taquete en las
esquinas del estante inferior (#7). Deslice el estante inferior (#7) sobre las
patas (#2) hasta que se alinee con el agujero del perno inferior. Coloque la arandela
(#4) sobre el perno de cabeza redonda (#3). Inserte el conjunto de pernos en los
agujeros de los pernos alineados del estante inferior (#7) y en las patas (#2) de la
parte izquierda delantera. Coloque la arandela (#4), luego la arandela de seguridad
partida (#5) y después el perno hexagonal (#6) sobre el conjunto de pernos y
apriételos sin torcerlos completamente. Repita los pasos para la parte izquierda
posterior.
1
Ensamble de la tapa
bloqueante (#1)
Patas
cromadas
(#2)
Mesa
2
Ensamble
de la tapa
bloqueante
(#1)
Patas
cromadas
(#2)
Mesa
Pernos de cabeza redonda (#3)
Arandela (#4)
Arandela de seguridad partida (#5)
Tuerca hexagonal (#6)
UC3016-1DRW-BK/UC3016-1DRW-BL
UC3016-1DRW-LG/UC3016-1DRW-OR
UC3016-1DRW-RD
CARRITO DE SERVICIO CON TAPA BLOQUEANTE
3
Estante inferior
(#7)
Patas
cromadas
(#2)
Pernos de cabeza redonda (#3)
Arandela (#4)
Arandela de seguridad partida (#5)
Tuerca hexagonal (#6)
