9.0 DATI DI TARGA
L’utilizzatore ha l’obbligo di mantenere chiaramente visibile la marcatura della valvola: eventuali rivestimenti, coating,
verniciature eseguite sul prodotto che rendano non identificabile la valvola non sono da imputarsi al fabbricante.

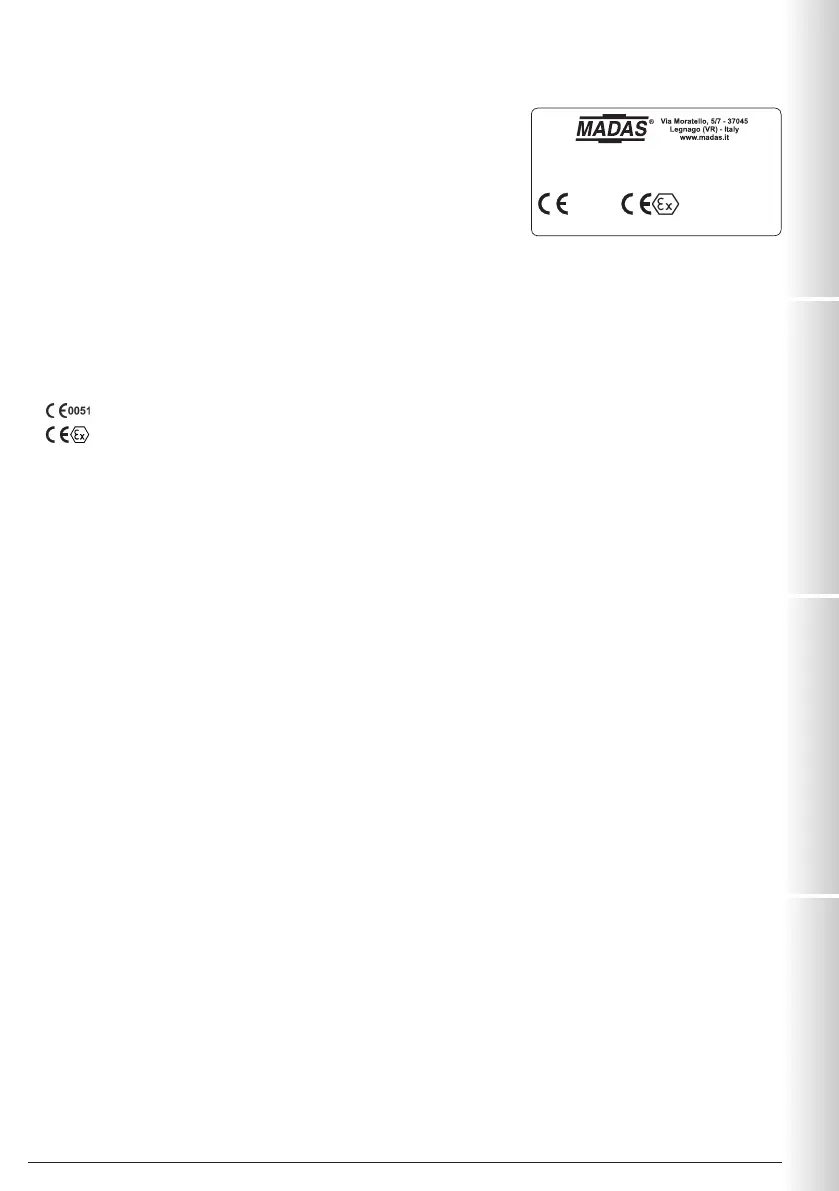

In targa (vedere esempio a fianco) sono riportati i seguenti dati:
• Nome/logo e indirizzo del fabbricante (eventuale nome/logo distributore)
• Mod.: = nome/modello dell’apparecchio seguito
dal diametro di connessione
• CE-51CM4100 = numero pin di certificazione
• Cl. A =
Forza di tenuta in controflusso pari a 150 mbar secondo EN 161
• Gr. 2 = Resistenza meccanica gruppo 2 secondo EN 161
• EN 161 = Norma di riferimento del prodotto
• P.max = Pressione massima alla quale è garantito il funzionamento del prodotto
• IP.... = Grado di protezione
• 230V.... = Tensione di alimentazione, frequenza (se Vac), seguite dall’assorbimento elettrico
Esempio indicazione assorbimento elettrico: 89/25 VA indica 89 VA allo spunto, 25 VA a regime
• TS = Range di temperatura alla quale è garantito il funzionamento del prodotto
• = Conformità Regolamento 2016/426 seguito dal n° dell’Organismo Notificato
• =
Conformità Dir. ATEX seguita dal modo di protezione (modi di protezione completi indicati su bobina e CPI)
• year = Anno di fabbricazione
• Lot = Numero matricola del prodotto (vedere spiegazione di seguito)
• U1804 = Lotto in uscita anno 2018 settimana n° 04
• 2185 = numero progressivo commessa riferito all’anno indicato
• 00001 = numero progressivo riferito alla q.tà del lotto
Mod: XVPC/NC DN 50
CE- 51CM4100 CI.A GR.2 EN 161
P. max: 360 mbar
IP65 – 230 V/50-60 Hz 89/25 VA
TS: -20+60 °C
0051
II 3G
II 3D
year: 2018 Lot:U1804 2185/00001
Modo di protezione
II product group
3 product category
Gas: II 3G Ex mc ec nC IIC T... Gc X
G atmosfera esplosiva con gas o vapori
Ex idoneo per atmosfera esplosiva
mc encapsulated per zone 2
ec increased safety
nC sealed device per zone 2
IIC explosion group
T... classe di temperatura (T4 < 135 °C) - (T5 < 100 °C) - (T6 < 85 °C)
Gc Product Level (EPL) - apparecchiatura per l’utilizzo in atmosfere esplosive per la presenza di gas, con un livello di
protezione “aumentato”, che non è sorgente di accensione durante il funzionamento normale e che presenta alcune
misure di protezione addizionali per assicurare che rimanga una sorgente di accensione non attiva in caso di eventi
attesi con regolarità
X particolari condizioni di utilizzo (*)
Polveri: II 3D Ex mc tc IIIC T...°C Dc X
D atmosfera esplosiva con polveri
Ex idoneo per atmosfera esplosiva
mc encapsulated per zone 22
tc protection by enclousure per zone 22
IIIC explosion group
T... classe di temperatura espressa in °C
Dc
Product Level (EPL) - apparecchiatura per l’utilizzo in atmosfere esplosive per la presenza di polveri, con un livello di
protezione “aumentato”, che non è sorgente di accensione durante il funzionamento normale e che presenta alcune
misure di protezione addizionali per assicurare che rimanga una sorgente di accensione non attiva in caso di eventi
attesi con regolarità
X particolari condizioni di utilizzo (*)
* vedere paragrafo 3.2 - “Condizioni speciali per un uso sicuro”
