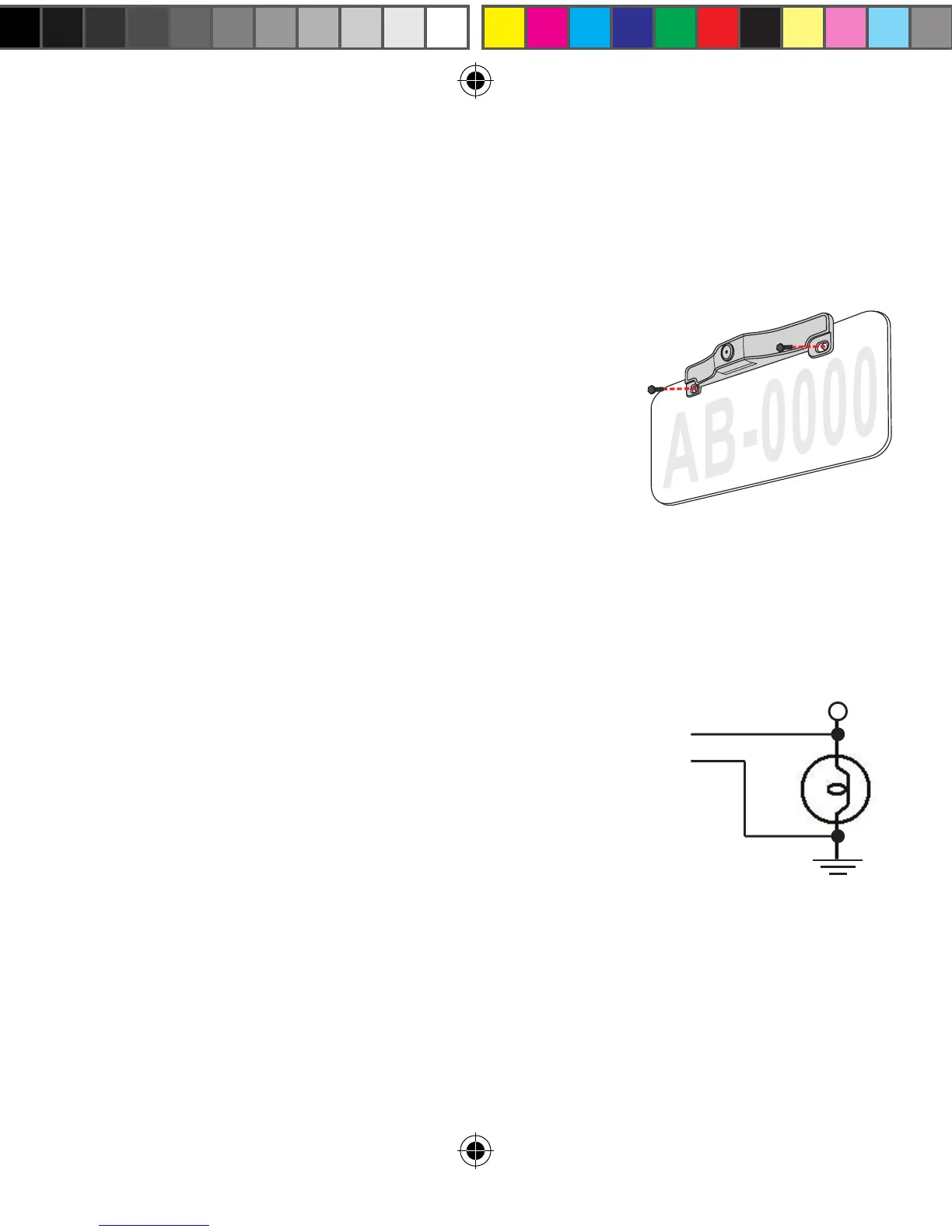

Installez la caméra
1. Installez la caméra sur le dessus de votre plaque
d’immatriculation à l’aide des vis déjà existantes.
2. Passez les câbles de la caméra à
l’intérieur du panneau arrière du
véhicule.
Remarque : certains véhicules
pourraient déjà avoir un trou de
percé pour y passer le câble. S’il
n’y a pas de trou, vous devrez
en percer un près de l’endroit où vous installerez la
caméra an d’y passer le câble.
Installez l’émetteur
3. Branchez l’alimentation de
l’émetteur et les ls de mise
à la terre au circuit de feu de
marche arrière du véhicule (voir le
schéma).
Utilisez les connecteurs du dispositif d’écoute inclus
pour brancher les ls d’alimentation de l’émetteur aux
ls de feu de marche arrière. Ou bien, l’émetteur peut
+12 VDC
Backup Light
From
Transmitter
Red
Black
Backup Camera.indd 8 5/19/2011 9:30:25 AM
