3. Seleccione las ubicaciones de los soportes de montaje que permitirán al soporte extenderse suficientemente
afuera de la placa de cocina para la instalación de los tornillos de sujeción. (Consulte la Figura 6).
4. Fije los soportes a la parte inferior de la base de la placa de cocina con los tornillos de soporte de sujeción
utilizando los orificios de montaje del soporte. Apriete firmemente los tornillos.
a. Placa de cocina
b. Base de la placa de cocina
c. Tornillo de sujeción
d. Soporte de sujeción (Se extiende suficientemente afuera de la base de la
placa de cocina para permitir la instalación de los tornillos de sujeción).

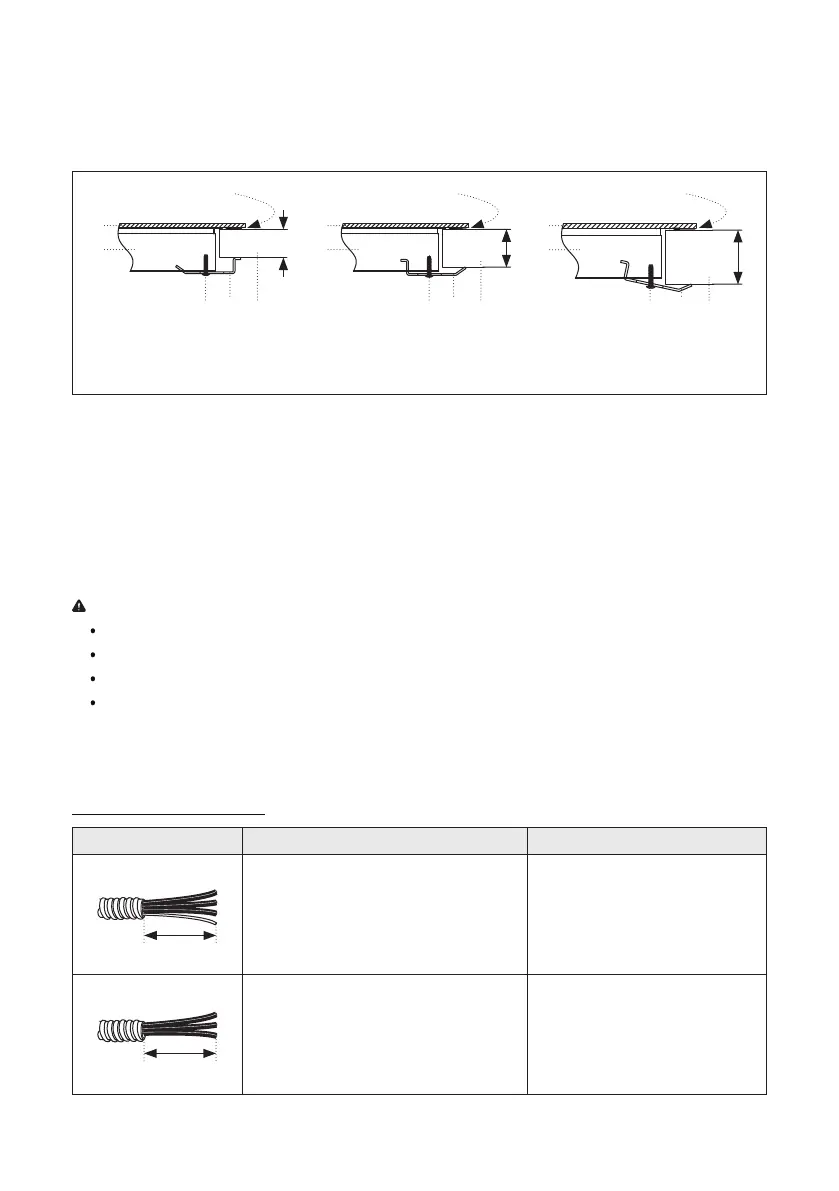

Figura 6
a
b
d
f
ec
g
a
b
d
f
ec
g
a
b
d
f
ec
g
Opción 1:
La encimera tiene 1-1/8” (3 cm)
de espesor.
Opcional 2:
La encimera tiene 1-9/16” (4 cm)
de espesor.
Opción 3:
La encimera tiene 2” (5 cm)
de espesor.
REALIZAR LA CONEXIÓN ELÉCTRICA
ADVERTENCIA: Peligro de descarga eléctrica
Desconecte la electricidad antes de realizar mantenimiento.
Utilice cable de cobre calibre 8.
Placa de cocina conectada a tierra eléctricamente.
No seguir estas instrucciones puede resultar en muerte, incendio o descarga eléctrica.
Esta placa de cocina ha sido fabricada con un marco conectado, cable verde o sin recubrimiento conectado a
tierra. Conecte el cable de la placa de cocina a la caja de conexión a través del conector de conducto listado UL o
aprobado CSA.
Opciones de conexión eléctrica
Si su casa tiene Y usted se estará conectando a Vaya directo a la Sección
4 cables
Un fusible desconectado o caja de interruptores
Cable de 4 hilos desde el suministro
eléctrico al cable de 3 hilos desde la
placa de cocina (página 36)
directo 3 cables
Un fusible desconectado o caja de interruptores
Cable de 3 hilos desde el suministro
eléctrico al cable de 3 hilos desde la
placa de cocina (página 36)
5” (12,7 cm)
3-1/2” (8,9 cm)
e. Encimera
f. Sello de espuma
g. Espesor de la encimera
