1. Desconecte la electricidad
2. Quite la tapa de la caja de conexión de estar presente.
3. Conecte el conducto de cable flexible desde la placa de cocina a la caja de conexión usando un conector de
conducto listado UL o aprobado CSA.
4. Apriete los tornillos en el conector de conducto, si están presentes.
5. Conecte los dos cables negros juntos utilizando los conectores de cable listados UL.
6. Conecte los dos cables rojos juntos utilizando los conectores de cable listados UL.
7. Conecte el cable verde o sin recubrimiento conectado a tierra desde el cable de la placa de cocina al cable verde
o sin recubrimiento conectado a tierra (en la caja de conexión) utilizando los conectores de cable listados UL.
8. Coloque un conector de cable listado UL en la parte final del cable blanco.
NOTA: NO conecte el cable sin recubrimiento conectado a tierra al cable neutro (blanco) en la caja de conexión.
9. Instale la tapa de la caja de conexión.
10. Reconecte la electricidad.

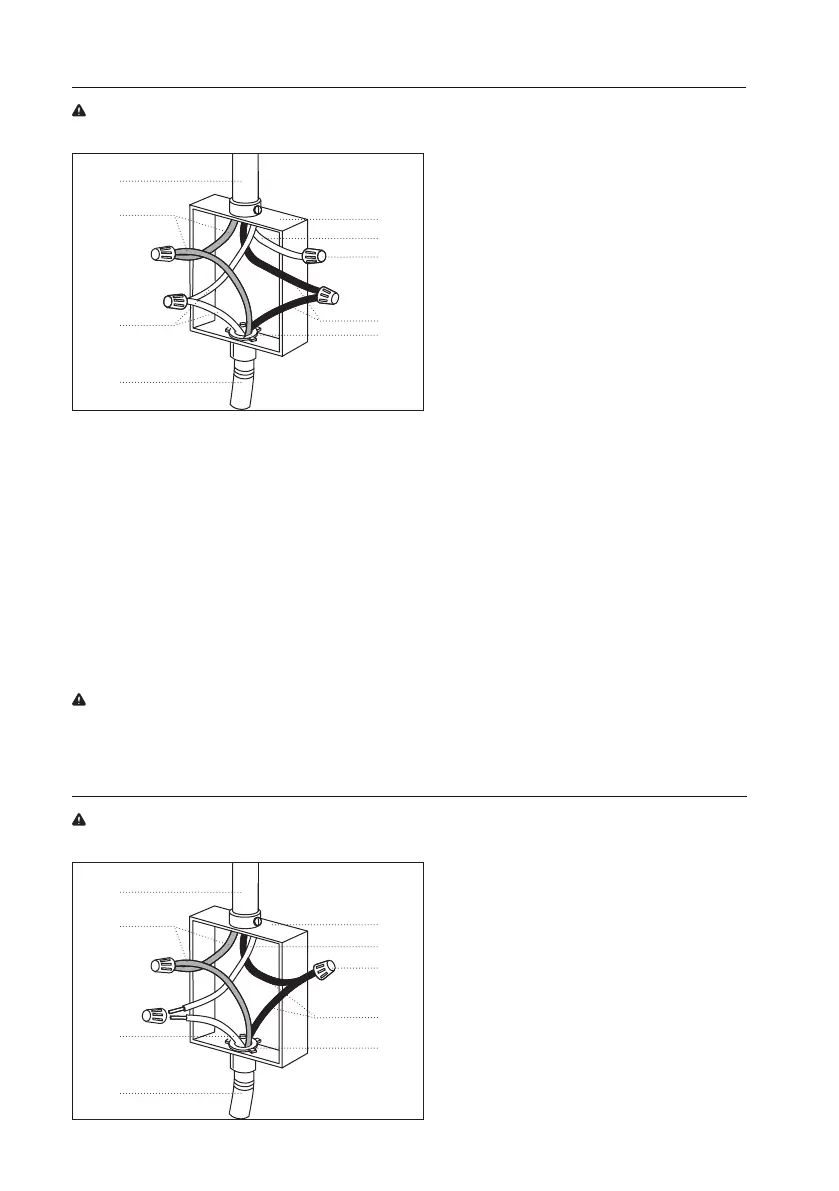

Cable de 3 hilos desde el suministro eléctrico al cable de 3-hilos desde la placa de cocina (Consulte la Figura 8.)
IMPORTANTE: Use el cable de 3 hilos desde el suministro eléctrico donde los códigos locales permitan
conectar el conductor a tierra del marco al cable neutro (blanco) de la caja de conexión.
a. Cable de 4 hilos desde el suministro eléctrico
b. Cables rojos
c. Cable verde o cable sin recubrimiento conectado
a tierra (desde la placa de cocina)
d. Cable de 3 hilos desde la placa de cocina
e. Caja de conexión
f. Cable blanco (desde el suministro eléctrico)
g. Conector de cable Listado UL
h. Cables negros
i. Conector de conducto listado UL o aprobado CSA
a. Cable de 3 hilos desde el suministro eléctrico
b. Cables rojos
c. Cable verde o cable sin recubrimiento
conectado a tierra (desde la placa de cocina)
d. Cable de 3 hilos desde la placa de cocina
e. Caja de conexión
f. Cable blanco (desde el suministro eléctrico)
g. Conector de cable Listado UL
h. Cables negros
i. Conector de conducto listado UL o aprobado CSA
Figura 7
a
e
f
g
h
i
b
c
d
Cable de 4 hilos desde el suministro eléctrico al cable de 3 hilos desde la placa de cocina (Consulte la Figura 7).
IMPORTANTE: Utilice el cable de 4 hilos desde el suministro eléctrico donde los códigos locales no permiten
conectar el conductor a tierra del marco al cable neutro (blanco) de la caja de conexión.
Figura 8
a
e
f
g
h
i
b
c
d
