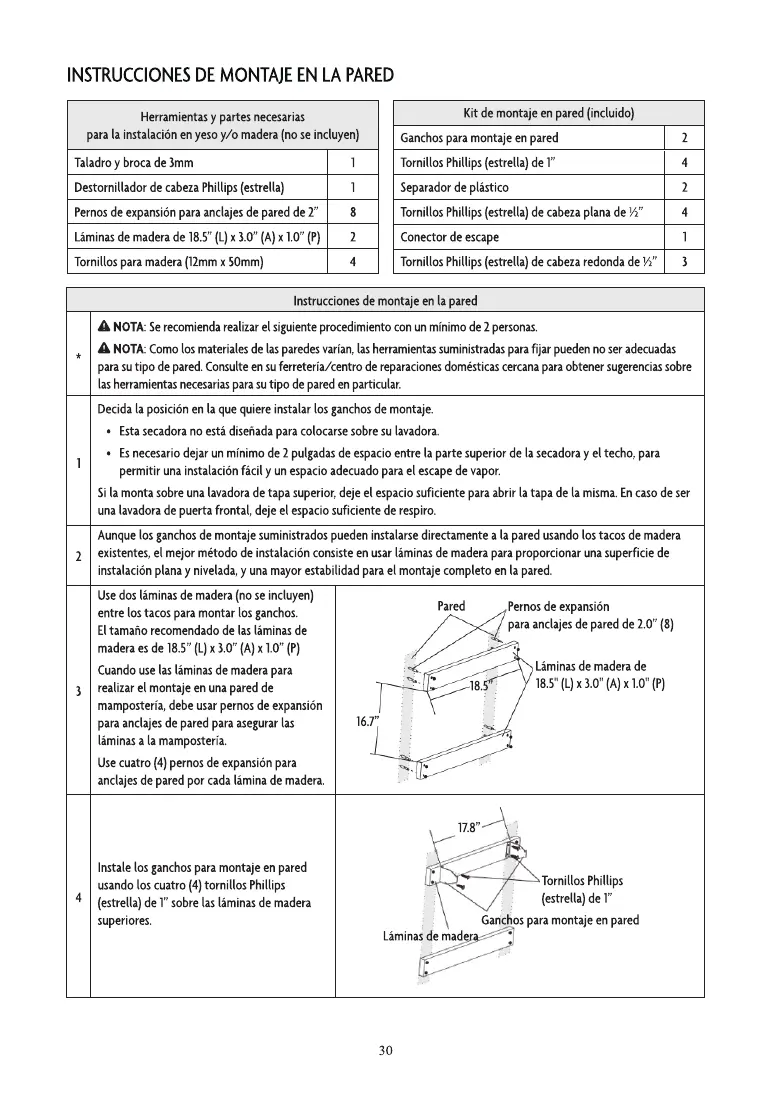

INSTRUCCIONESDEMONTAJEENLA PARED
Herramientasy partesnecesarias
paralainstalaciönenyesoy/o madera(noseincluyen)
Taladroy brocade3mm
DestornilladordecabezaPhillips(estrella)
Pernosde expansiönparaanclajesde paredde2"
Låminasde maderade18.5"(L)x 3.0"(A) x1.0"(P)
Tornillosparamadera(12mmx 50mm)
Kit demontaje enpared(incluido)
Ganchosparamontajeenpared
TornillosPhillips(estrella)de1"
Separadordeplåstico
TornillosPhillips(estrella)decabezaplanade h"
Conectorde escape
TornillosPhillips(estrella)decabezaredondadeh"
2
4
2
48
2
4
nstruccionesdemontajeenlapared
A NOTA:Serecomiendarealizarelsiguienteprocedimientoconunminimode2personas.
A NOTA:Comolosmaterialesdelasparedesvarian,lasherramientassuministradasparafijarpuedennoseradecuadas
parasutipo depared.Consulteensuferreteria/centrodereparacionesdomésticascercanaparaobtenersugerenciassobre
lasherramientasnecesariasparasutipodeparedenparticular.
Decidalaposiciönenlaquequiereinstalarlosganchosdemontaje.
• Estasecadorano estådiseöadaparacolocarsesobresu lavadora.
• Esnecesariodejarunminimode2pulgadasdeespacioentrelapartesuperiordelasecadoray eltecho,para
permitir unainstalaciönfacil y unespacioadecuadoparael escapede vapor.
Sila monta sobreunalavadorade tapa superior,deje el espaciosuficienteparaabrir latapa de la misma.Encasodeser
unalavadorade Puertafrontal, deje el espaciosuficientederespiro.
AunqueIOSganchosde montajesuministradospuedeninstalarsedirectamentea laparedusandoIOStacosde madera
existentes,el mejormétodo de instalaciönconsisteenusarlaminasdemaderaparaproporcionarunasuperficiede
instalaciönplanay nivelada,y unamayorestabilidadparael montaje completo en la pared
2
4
Usedoslaminasde madera(no seincluyen)
entrelostacosparamontarlosganchos.
El tamaöo recomendado de las laminas de
maderaesde18.5"(L)x 3.0"(A)x 1.0"(P)
Cuandouselaslaminasde maderapara
realizarel montajeen unaparedde
mamposteria,debeusarpernosdeexpansiön
paraanclajesdeparedparaasegurarlas
laminasa lamamposteria.
UseCuatro(4) pernosdeexpansiönpara
anclajesdeparedpor cadalimina de madera.
Instatelosganchosparamontaje enpared
usandoloscuatro(4)tornillos Phillips
(estrella)de1"sobrelaslaminasde madera
supenores.
16.7"
Pared
18.5
17.8"
Pernosde expansiön
paraanclajesdeparedde2.0"(8)
Laminasde madera de
18.5"(L)x3.0"(A)x 1.0"(P)
TornillosPhillips
(estrella)de1"
Ganc os paramontaje enpared
Låminasde ma
