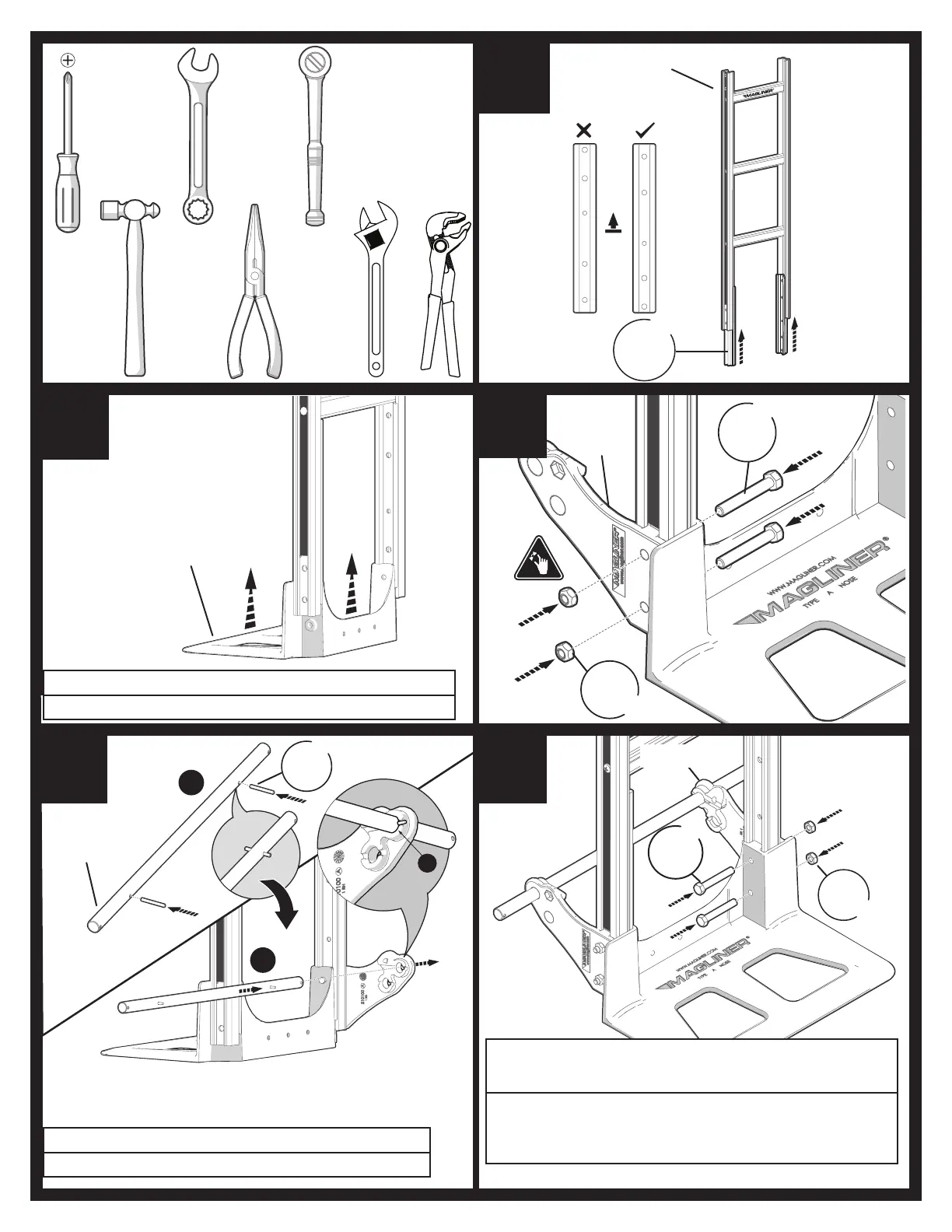

Magliner GEMINI Sr. - Assembly Steps; Step 1: Frame Assembly; Step 2: Nose Plate Installation; Step 3: Fastener Application for Frame

10”
1
2
22101
190104
2x
3
For extruded noses please follow instructions provided in nose kit.
Para frontales extruidos, siga las instrucciones indicadas para el kit del frontal.
Use top axle position for 10" wheels (as shown).
Use la posición del eje superior para ruedas de 10” (como se muestra).
NOSE PLATE/
PLACA FRONTAL
80017
2x
80676
2x
210100
4
3
2
Securely tighten all bolts at this time (torque specifications 120-140 in.-lbs.). If
installing C5 stair climbers follow instructions provided in the C5 kit now (Gemini
Sr. models only).
En estos momentos, apriete bien todos los tornillos (especificaciones de par de
apriete 120-140 in.-lbs.). Si está instalando una carretilla de mano sube escaleras
C5, siga las instrucciones provistas en el kit C5 en este momento (para modelos
Gemini Sr. exclusivamente).
80676
2x
80017
2x
210101
5
1
302001
2x
FRAME/BASTIDOR
NO. 3
1/2”
7/16”
9/16"
1/2”
OR
