16

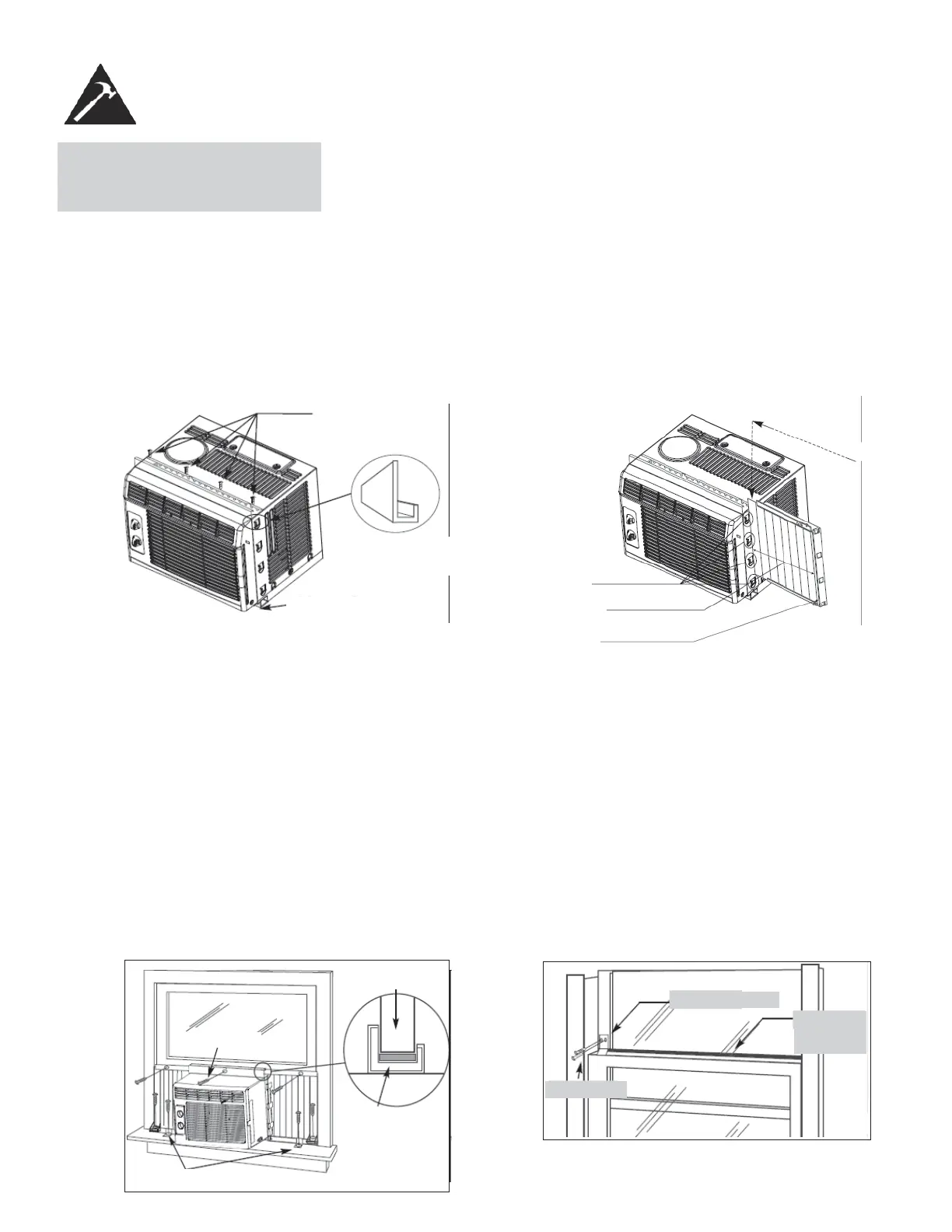

CONSIGNES D’INSTALLATION
ASSEMBLAGE ET
INSTALLATION
1. Montage de canaux supérieur sur le caisson (préinstallé sur certain modèles).
• Canal supérieur en forme de “L”: Installez le canal en forme de “L” au-dessus du caisson tel que montré à la Fig. 3,
un utilisant quatre (4) vis de 3/8 po.
2. Montage des rideaux latéraux au caisson.
• Étendez les volets et glissez-le dans les support de volets sur le canal latéral du climatiseur comme montré dans Fig.
4.
• Faites glisser les cadre des volets dans les canaux supérieur (en formede “L”) et inférieur (en forme de “U”) Ces vo-
lets sont identifi és (sur le cadre) en tant que volets gauches et droits.
Vis de 3/8 po
Canal en form de
“L”
Canal en forme de “U”
Fig. 3
Glissez
vers le bas
Support
Volets
Cadre des volets
de volets
Fig. 4
3. Pour compléter l’installation
• Coupez la lisière à calfeutrer en mousse (non adhésif) pour qu’elle se fi xe adéquatement au dessous du bas du cadre
de la fenêtre.
• Placez le climatiseur dans la fenêtre avec le canal de montage en forme de “L” (en haut) positionné à l’avant du cadre
supérieur de la fenêtre. Le bas du caisson doit être positionné dans le bas du cadre de la fenêtre. Tirez la fenêtre vers
le bas jusqu’à ce qu’elle repose juste derrière le rebord frontal du canal de montage en forme de “L” (supérieur). Voir
Fig. 5.
• Étendez les cadres des volets (complètement) de chaque côté, et fi xez le haut des structures au cadre de la fenêtre
en utilisant une vis de 1/2 po, et une autre vis de ½ po sur le canal supérieur en forme de « L » (Fig. 5).
• Fixez les supports de fermeture de chaque côté du bas des volets, et fi xez-lez au rebord de la fenêtre en utilisant une
vis de 1/2 po, sur chaque côté (Voir Fig. 6).
• Coupez la bande adhésive afi n qu’elle s’ajuste adéquatement à l’ouverture entre les fenêtres intérieure et extérieure.
Puis, fi xez la serrure de sureté au cadre de fenêtre extérieure, en utilisant une vis de 1/2 po (Voir Fig. 6).
REMARQUE : Les applications à une fenêtre présentent toute une variété de styles différents. C’est pourquoi il peut être
nécessaire de modifi er ou d’improviser votre installation particulière.
Cadre de la
fenêtre
Canal supérieur
en forme de “L”
Support de fermeture
Vis de 1/2 po
Serrure de sûreté
Vis de 1/2 po
Scellement
mousse
(adhésif)
Fig. 6Fig. 5
