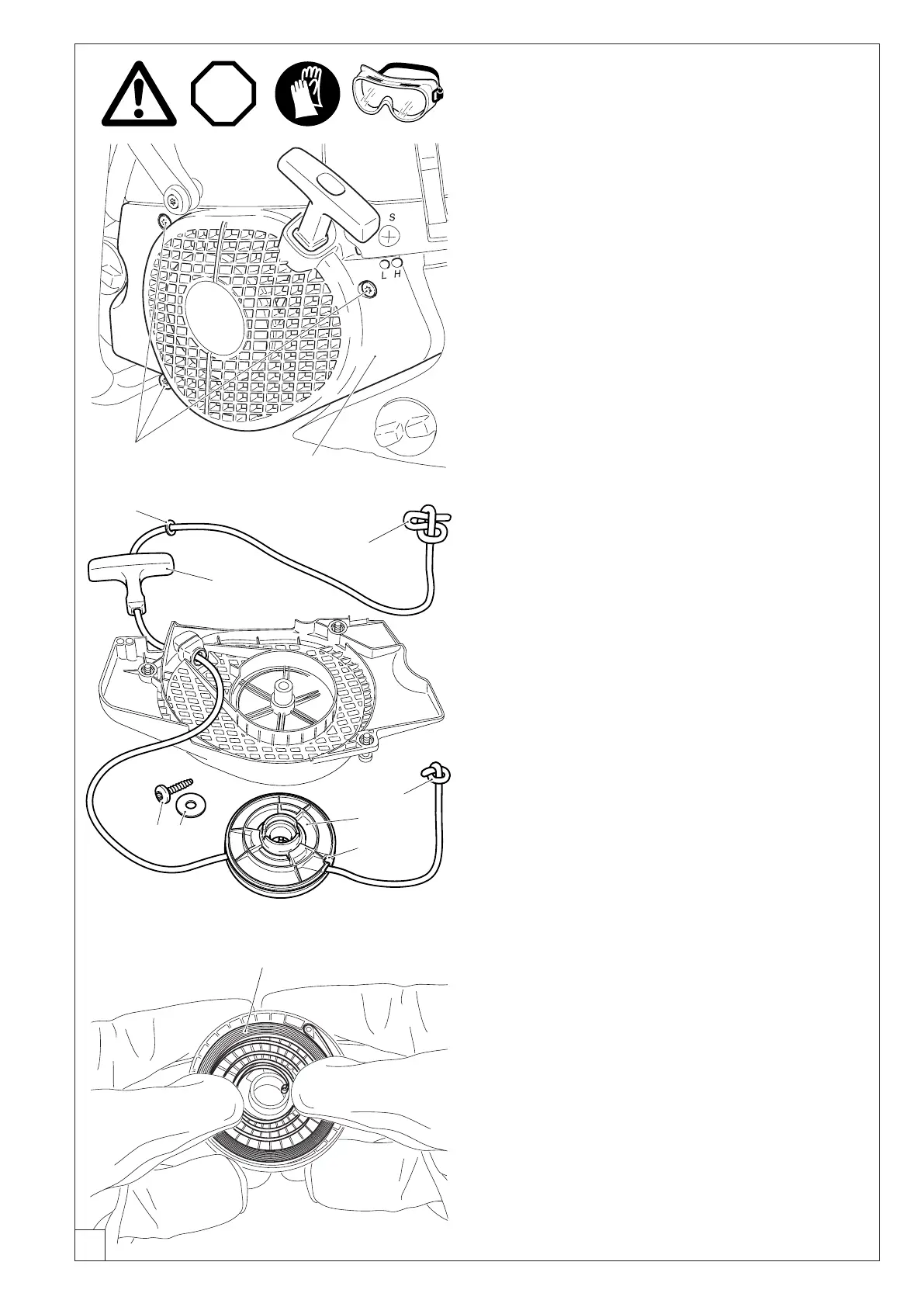

Remplacement du cordon de lancement /
Remplacement du ressort de rappel
Dévisser les trois vis (1).
Retirer le carter du ventilateur (2).
NOTE : Les vis (1) ne peuvent pas tomber hors du carter du
ventilateur.
ATTENTION : Risque de blessure ! Dévisser la vis (5)
seulement lorsque le ressort de rappel est détendu !
En cas de remplacement du cordon de lancement, même si
celui-ci n’est pas déchiré, détendre le ressort de rappel du
tambour d’enroulement (3).
Pour cela, tirer entièrement le cordon hors du carter du venti-
lateur depuis la poignée de lancement.
Tenir le tambour d’enroulement d’une main, enfoncer le cordon
dans l’échancrure (4) de l’autre main.
Tourner le tambour d’enroulement avec précaution jusqu’à ce
que le ressort d’appel soit entièrement détendu.
Dévisser la vis (5) et enlever la rondelle (6).
Enlever le tambour d’enroulement avec précaution.
ATTENTION : Risque de blessure ! Le ressort de rappel
peut sauter !
Enlever les vieux restes de cordon.
Enler le nouveau cordon (1/8" de ø, 38.6" de longueur) comme
montré sur la gure (en n’oubliant pas la rondelle (8)) et nouer
les deux extrémités.
Insérer le nœud (9) dans le tambour d’enroulement (3).
Insérer le nœud (10) dans la poignée de lancement (7).
Poser le tambour, le tourner légèrement jusqu’à ce que le ressort
de rappel s’enclenche.
Y insérer la vis (5) avec la rondelle (6) et bien visser.
Introduire le cordon dans l’échancrure (4) du tambour
d’enroulement et tourner deux fois le tambour avec le cordon
dans le sens des aiguilles.
Tenir le tambour d’enroulement de la main gauche, et démêler
le cordon de la main droite, bien le tirer et le tenir.
Relâcher le tambour avec précaution. Ce faisant, le cordon
s’enroule sur le tambour dû à la tension du ressort.
Répéter l’opération trois à quatre fois. La poignée de lance-
ment doit être maintenant à la verticale près du carter du
ventilateur.
INDICATION : Si la corde de lancement est tirée fortement, le
tambour d’enroulement doit pouvoir faire un moins un 1/4 de
tour contre l’effort de ressort.
ATTENTION : Risque de blessure ! Bloquer la poignée de
lancement tirée. Elle peut rebondir en arrière si vous relâchez
par inadvertance le tambour d’enroulement.
Remplacement du ressort de rappel
Démonter le carter du ventilateur et le tambour d’enroulement
(voir ci-dessus).
ATTENTION : Risque de blessure ! Un ressort cassé peut
sauter.
Les ressorts de rappel de rechange sont livrés tendus dans le
tambour d’enroulement. ATTENTION, le ressort peut sauter.
Pour remettre le ressort sauté en place, procéder comme
montré sur le croquis.
Graisser légèrement le nouveau ressort de rappel (11) dans
le carter du ventilateur avec de la graisse universelle, réf. 944
360 000 avant le montage.
Monter le tambour d’enroulement et le carter du ventilateur
(voir ci-dessus).
A
5
7
3
4
6
8
9
10
STOP
1
2
