Makita MAC100Q - Page 17

17
ESPAÑOL

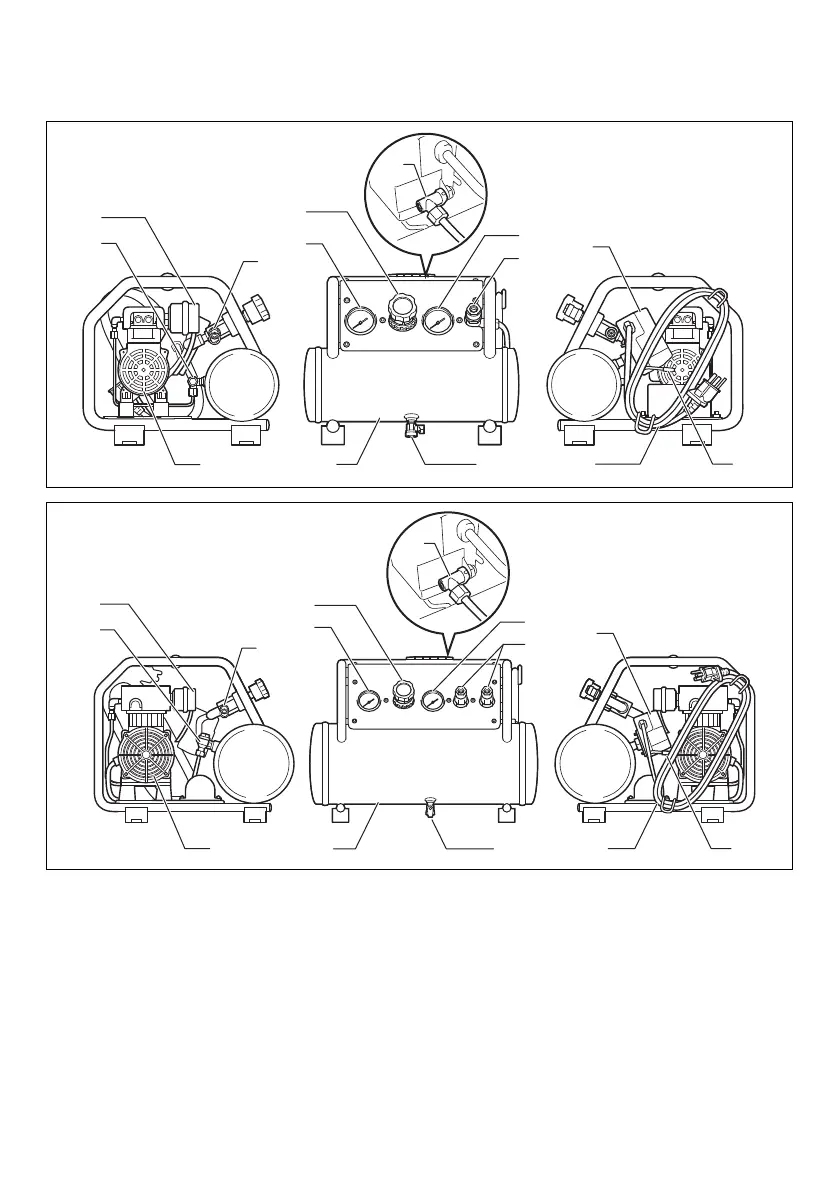

Descripción de las piezas
1. Filtro de aire (admisión de aire)
2. Válvula de retención
3. Válvula de seguridad
4. Bomba del compresor de aire
5. Regulador
6. Manómetro del tanque
7. Manómetro de la toma
8. Acople rápido
9. Tanque de aire
10. Válvula de drenado
11. Interruptor de presión
12. Cable eléctrico
13. Interruptor de Encendido/Auto/Apagado
14. Válvula de descarga del interruptor de presión
Nota:
La forma de la válvula de drenado es diferente entre MAC100Q y MAC210Q.
2
1
3
6
5
7
8
9 10
11
1312
14
4
MAC100Q, MAC210Q
2
1
3
6
5
7
9 10
11
1312
14
8
4
MAC320Q
