Malber TD6003 - Page 15

15.A 13-05-03

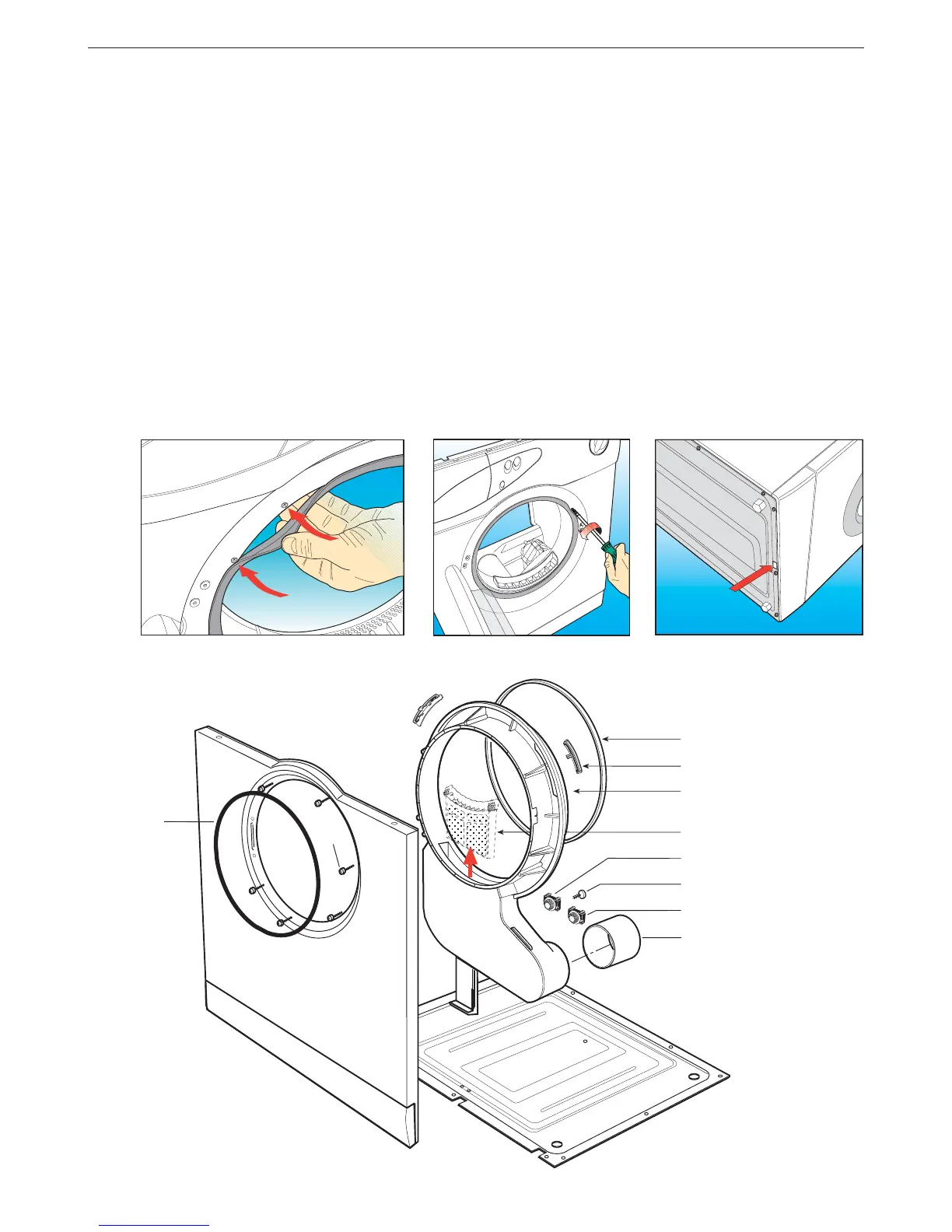

Passo 23 Per rimuovere e/o sostituire la cornice supporto cestello (A340):
(a) Rimuovere il coperchio superiore (B360) eseguendo il Passo 1.
(b) Rimuovere il pannello posteriore (B580) eseguendo il Passo 16 rimuovendo soltanto i componenti
necessari a questa operazione.
(c) Rimuovere manualmente la cinghia (A290) dal cestello e dal motore eseguendo il Passo 18.
(d) Rimuovere l' assieme cestello (A300) eseguendo il Passo 19.
(e) Rimuovere il cablaggio elettrico dai 2 termostati (A108) e (A220) annotandone le posizioni.
(f) Sollevare manualmente la guarnizione dell' oblò (B100), per accedere alle 7 viti (B200) che devono
essere rimosse con un giravite per sbloccare la cornice supporto cestello.
(g) Disincastrare la cornice supporto cestello dall' aggancio inferiore (parte frontale della macchina),
quindi estrarla dal manicotto in gomma (A230).
NB: Nel caso di sostituzione della cornice supporto cestello (A340) recuperare i seguenti componenti da
rimontare sulla nuova:
- Vaschetta filtro (A450)
- Termostato 95°C di sicurezza ripristino automatico (A108)
- Termostato 50°C di Minima (A220)
Si consiglia di mettere in ordine il codice con riferimento esploso LVK067 in modo di ricevere la Cornice
Supporto Cestello (A340) già assiemata con la Guarnizione Feltro (A410) e i Pattini (A530).
(h) Per rimontare, procedere in senso inverso, eseguendo il Passo 19 per rimontare il cestello, quindi il
Passo 18 per rimontare la cinghia.
