16.A 13-05-03

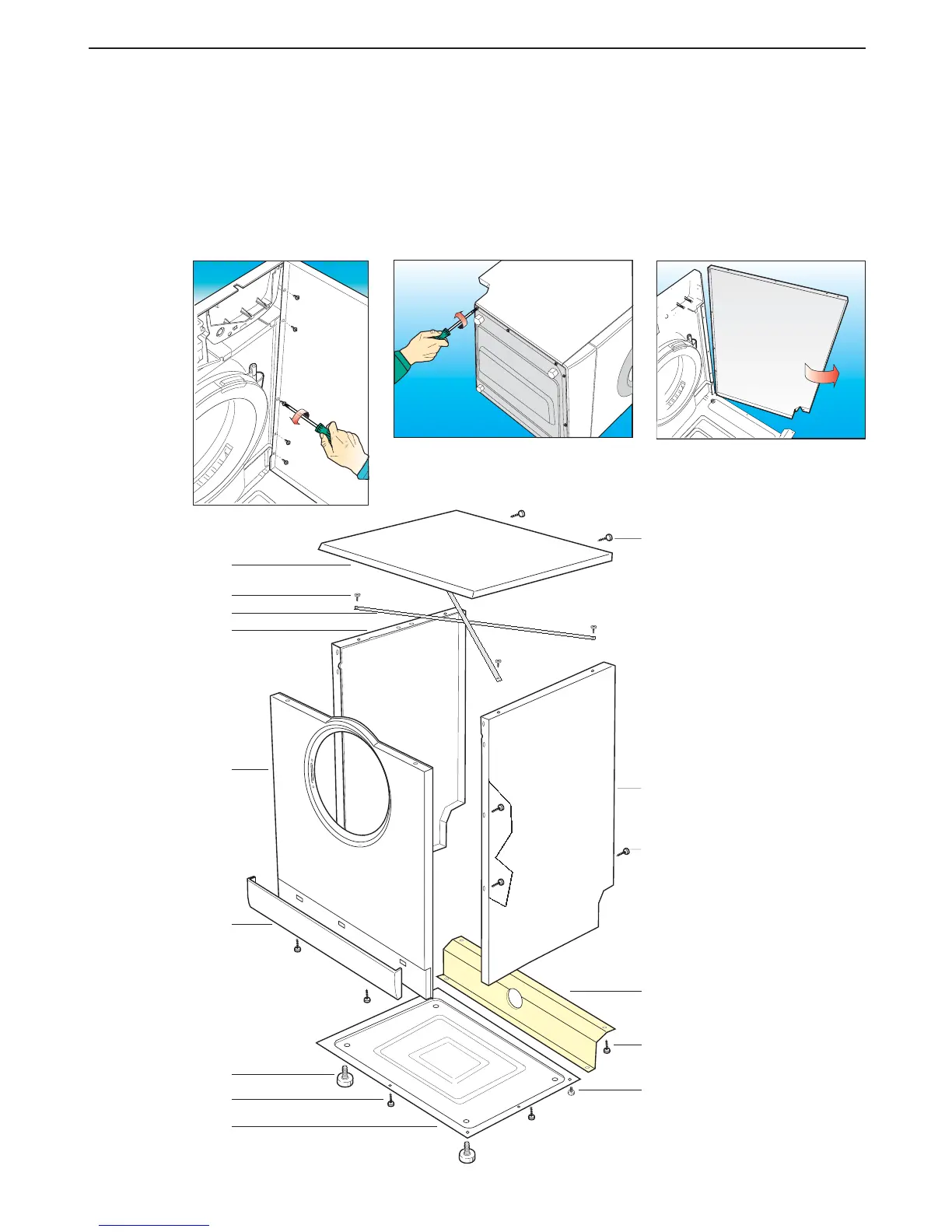

Passo 24 Per sostituire e/o rimuovere il pannello laterale sinistro (B040) e/o il pannello laterale destro (B230):
(a) Rimuovere il coperchio superiore (B360) eseguendo il Passo 1.
(b) Rimuovere il pannello posteriore (B580) eseguendo il Passo 16 rimuovendo soltanto i componenti
necessari a questa operazione.
(c) Rimuovere manualmente la cinghia (A290) dal cestello e dal motore eseguendo il Passo 18.
(d) Rimuovere l' assieme cestello (A300) eseguendo il Passo 19.
(e) Rimuovere le 5 viti di fissaggio (A480) dal pannello frontale, quindi le viti di fissaggio con il basamento
inferiore (A260).
(f) Per rimontare, procedere in senso inverso, eseguendo il Passo 19 per rimontare il cestello, quindi il
Passo 18 per rimontare la cinghia.
PROCEDURE DI SERVIZIO
A460
B070
B440
B040
A510
B350
B360
B007
A250
A260
A370
B680
vite fissaggio mobile
A460
A480
B230
