17.A 13-05-03

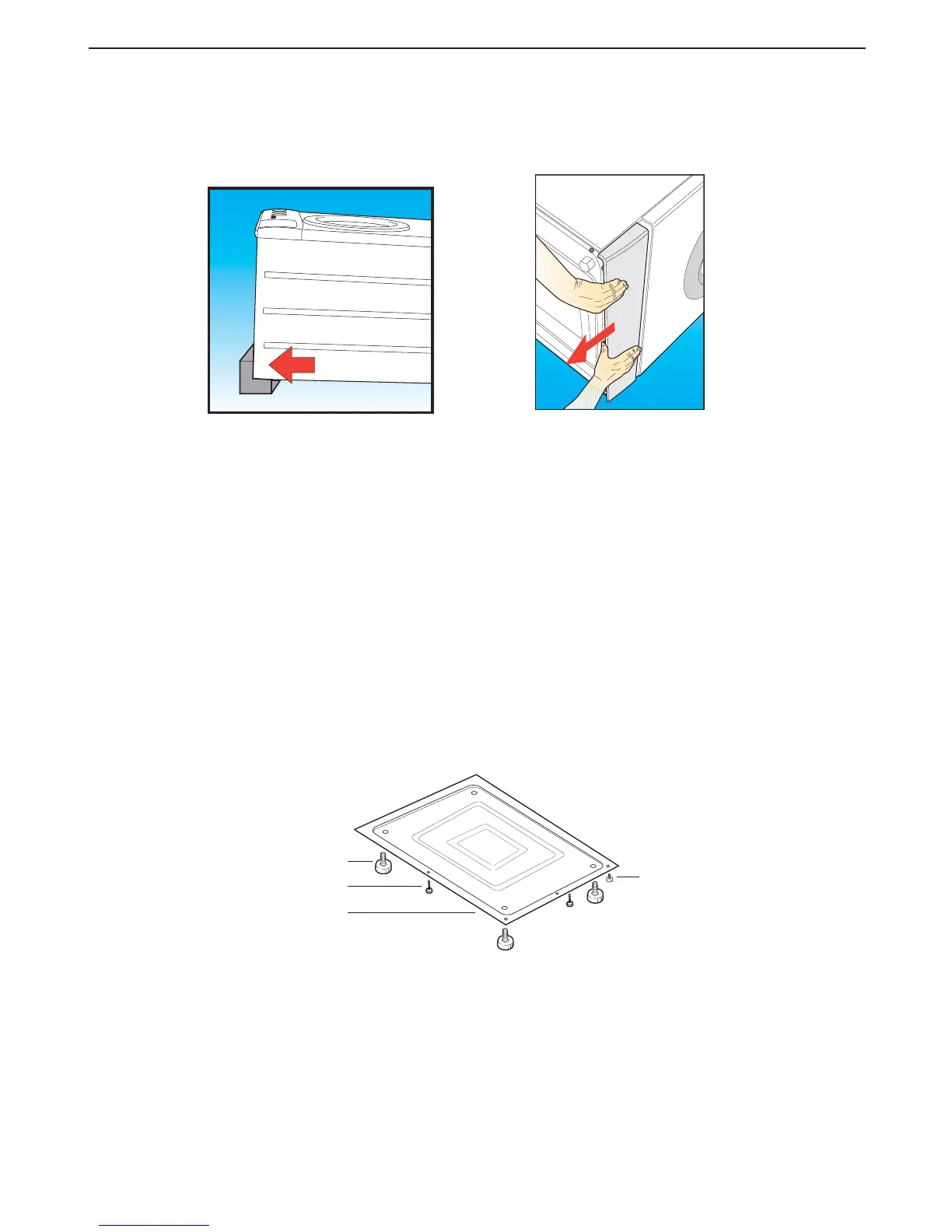

Passo 25 Per sostituire e/o rimuovere lo zoccolo in plastica (B007) dal pannello frontale (B070):
(a) Per eseguire questa operazione, è necessario piegare la macchina all' indietro, per poter accedere
alle 3 viti di fissaggio dello zoccolo, da rimuovere tramite un giravite a croce.
(b) Disincastrare manualmente lo zoccolo (B007) facendolo scorrere verso il basso.
(c) Per rimontare, procedere in senso inverso avendo cura di incastrare correttamente gli aggancci dello
zoccolo nei fori del pannello frontale.
PROCEDURE DI SERVIZIO
Passo 26 Per sostituire il basamento inferiore (A260):
(a) Rimuovere il coperchio superiore (B360) eseguendo il Passo 1.
(b) Rimuovere il pannello posteriore (B580) eseguendo il Passo 16 rimuovendo soltanto i componenti
necessari a questa operazione.
(c) Rimuovere manualmente la cinghia (A290) dal cestello e dal motore eseguendo il Passo 18.
(d) Rimuovere l' assieme cestello (A300) eseguendo il Passo 19.
(e) Rimuovere le 5 viti di fissaggio (A480) dal pannello frontale, quindi le viti di fissaggio con il basamento
inferiore (A260).
(f) Rimuovere il Motore (A120) eseguendo il Passo 22, rimuovere le viti di fissaggio del Basamento
inferiore (A260) quindi recuperare i 4 piedini livellanti (A250).
(g) Per rimontare, procedere in senso inverso, eseguendo il Passo 19 per rimontare il cestello, quindi il
Passo 18 per rimontare la cinghia.
A250
A260
A370
A480
