03.A 13-05-03

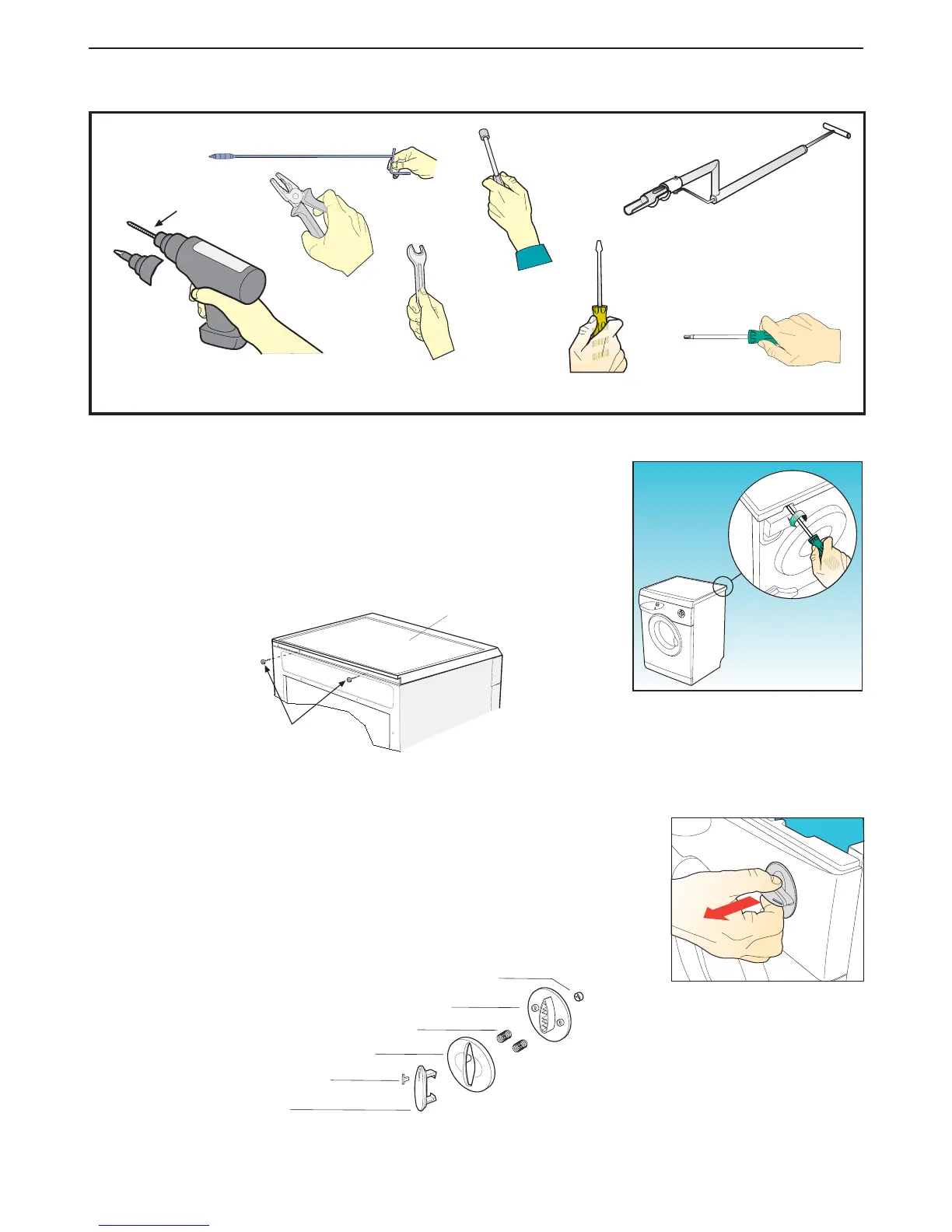

Pas 1 Pour retirer le couvercle supérieur (B360):
(a) Retirer, au moyen dun tournevis cruciforme, les 2 vis arrière
(B440) de fixation du couvercle supérieur (B360).
(b) Soulever la partie arrière du couvercle et le pousser en avant
pour le retirer.
(c) Pour le remontage, effectuer les opérations à rebours.
Outils nécessaires pour le retrait des différents composants de la machine:
Perceuse visseuse à batterie
avec mèche pour métal ø 4 mm.
Pinces
Clé ouverte de 7,
10 et 13
Clé à tube
de 10 et 13
Tournevis à lame
carrée
Tournevis long cruciforme
Outil pour le montage
courroie de transmission
codice 268014600
Tournevis Torx T20
Pas 2 Pour retirer et/ou démonter lensemble manette programmateur:
(a) Saisir manuellement la manette, puis tirer délicatement.
(b) Retirer le couvercle de la manette (B740) comprenant
lindicateur (B013) et la plaque du couvercle (B730), en exerçant
une légère pression sur les crochets; ensuite, en faisant très
attention, sortir les pièces.
(c) Récupérer les 2 ressorts (B750), puis la came (B220) et le
ressort (B067).
(d) Pour le remontage, effectuer les opérations à rebours.
PROCÉDURES DE SERVICE
B360
B440
Ø 4mm
DASVDFFB
VV, LBB 2
B750
B013
B220
B730
B740
B067
