Malber TD6003 - Page 21

04.A 13-05-03

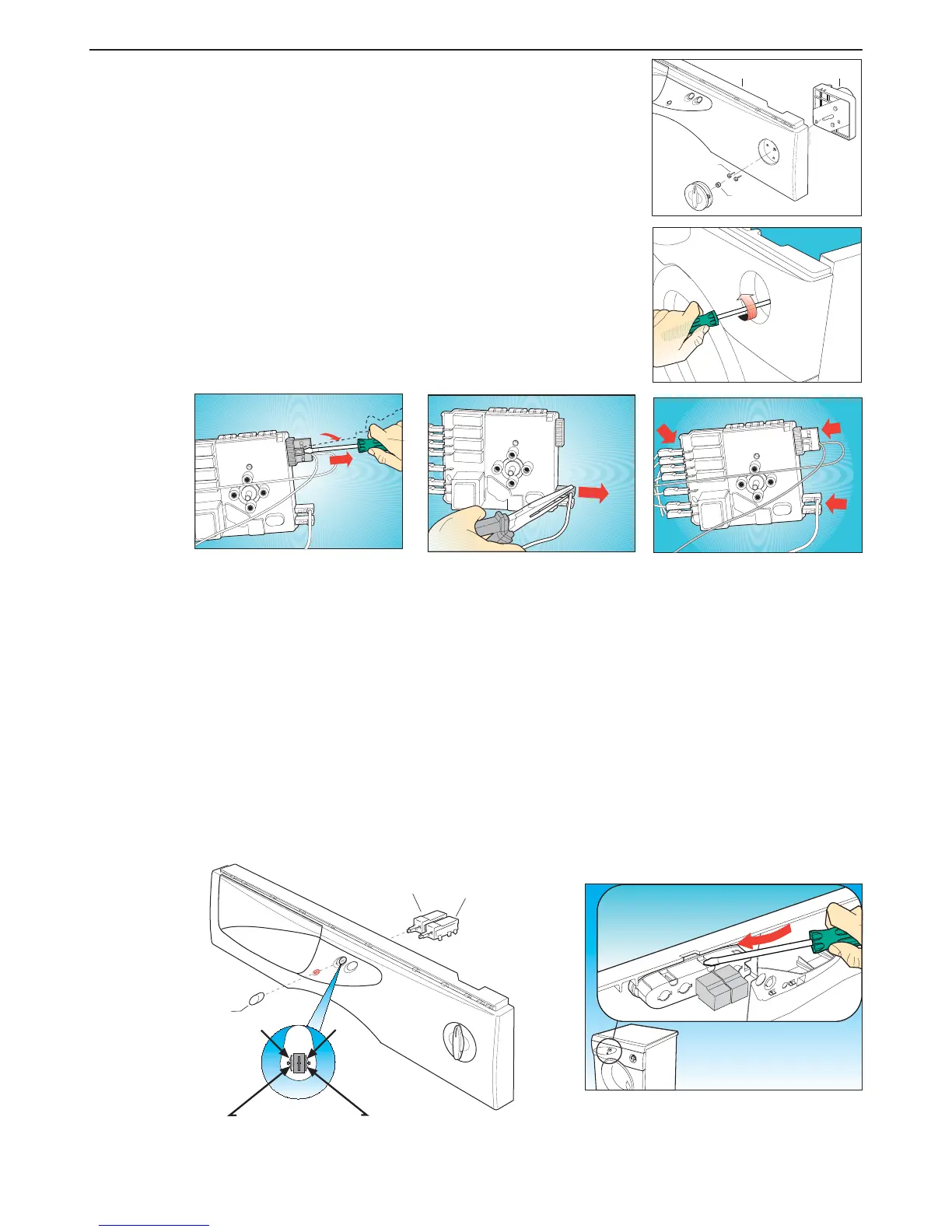

Pas 3 Pour retirer et/ou remplacer le programmateur (B290)
du tableau des commandes (B270):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Retirer la manette programmateur, en la saisissant délicatement,
puis sortir cette dernière (Pas 2).
(c) Au moyen dun tournevis cruciforme, retirer les 2 vis (B250)
qui fixent le programmateur (B290) au tableau des commandes (B270).
(d) Pour sortir les connexions électriques du programmateur, effectuer
les opérations suivantes:
- séquiper dun tournevis à lame carrée pour exercer une pression
sur le dispositif de blocage du connecteur, puis sortir ce dernier;
- à laide dune pince, sortir tous les autres câbles électriques en
marquant leurs positions;
(e) Pour le remontage, effectuer les opérations à rebours, en ayant soin
de contrôler que le marquage et les couleurs des câbles
correspondent au schéma électrique de la machine.
Pas 4 Pour retirer et/ou remplacer les touches (B210) et les interrupteurs (B330-B340) du tableau des commandes:
(a) Retirer le couvercle supérieur (Pas 1).
(b) Pour retirer les touches (B210), insérer la pointe dun tournevis dans louverture
porte-interrupteur à lintérieur du tableau des commandes, puis pousser la touche vers lextérieur.
(c) Pour sortir les interrupteurs (B330-B340), depuis lavant du tableau des commandes, exercer une
pression sur les ailettes de blocage au moyen dun tournevis à lame carrée, puis sortir les interrupteurs.
(d) Déconnecter les câbles électriques en marquant leurs positions.
(e) Pour le remontage, effectuer les
opérations à rebours.
PROCÉDURES DE SERVICE
B067
B250
B290B270
B210
B340
B330
Ailettes de blocage
