Malber TD6003 - Page 22

05.A 13-05-03

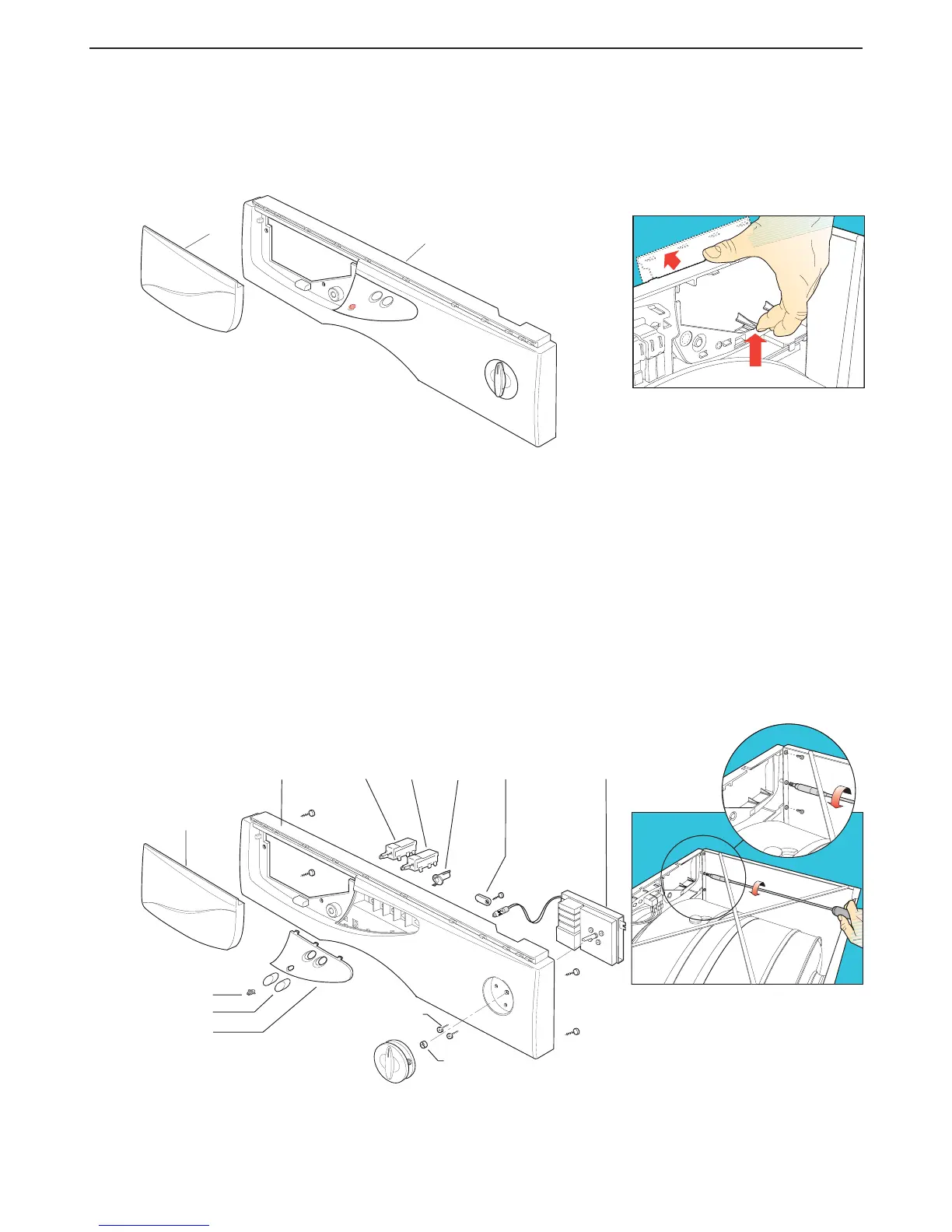

Pas 5 Pour retirer et/ou remplacer la plaque (B260) du tableau des commandes (B270):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Depuis lintérieur du tableau des commandes (B270), déboîter les crochets en plastique de la
plaque (B260), puis la sortir par lavant.
(c) Pour le remontage, effectuer les opérations à rebours.
Pas 6 Pour retirer et/ou remplacer le tableau des commandes (B270):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Retirer lensemble manette du programmateur (Pas 2).
(c) Retirer le programmateur (B290) (Pas 3).
(d) Retirer les touches (B210) et les interrupteurs (B330-B340) (Pas 4) sans déconnecter le câblage
électrique.
(e) Retirer le voyant lumineux (B280).
(f) Depuis lintérieur du tableau des commandes (B270), déboîter les crochets en plastique de la
plaque (B260), puis la sortir par lavant (Pas 5).
(g) Au moyen dun tournevis long cruciforme, retirer les 4 vis de fixation au meuble, puis sortir le
tableau des commandes et récupérer, en la décrochant, la plaque des touches (B032), lélément de
fixation (B069) du voyant lumineux et le serre-câble (B600).
(h) Pour le remontage, effectuer les opérations à rebours.
PROCÉDURES DE SERVICE
B270
B260
B250
B067
B032
B620
B210
B260
B270 B340 B290B600B330 B069
