Malber TD6003 - Page 23

06.A 13-05-03

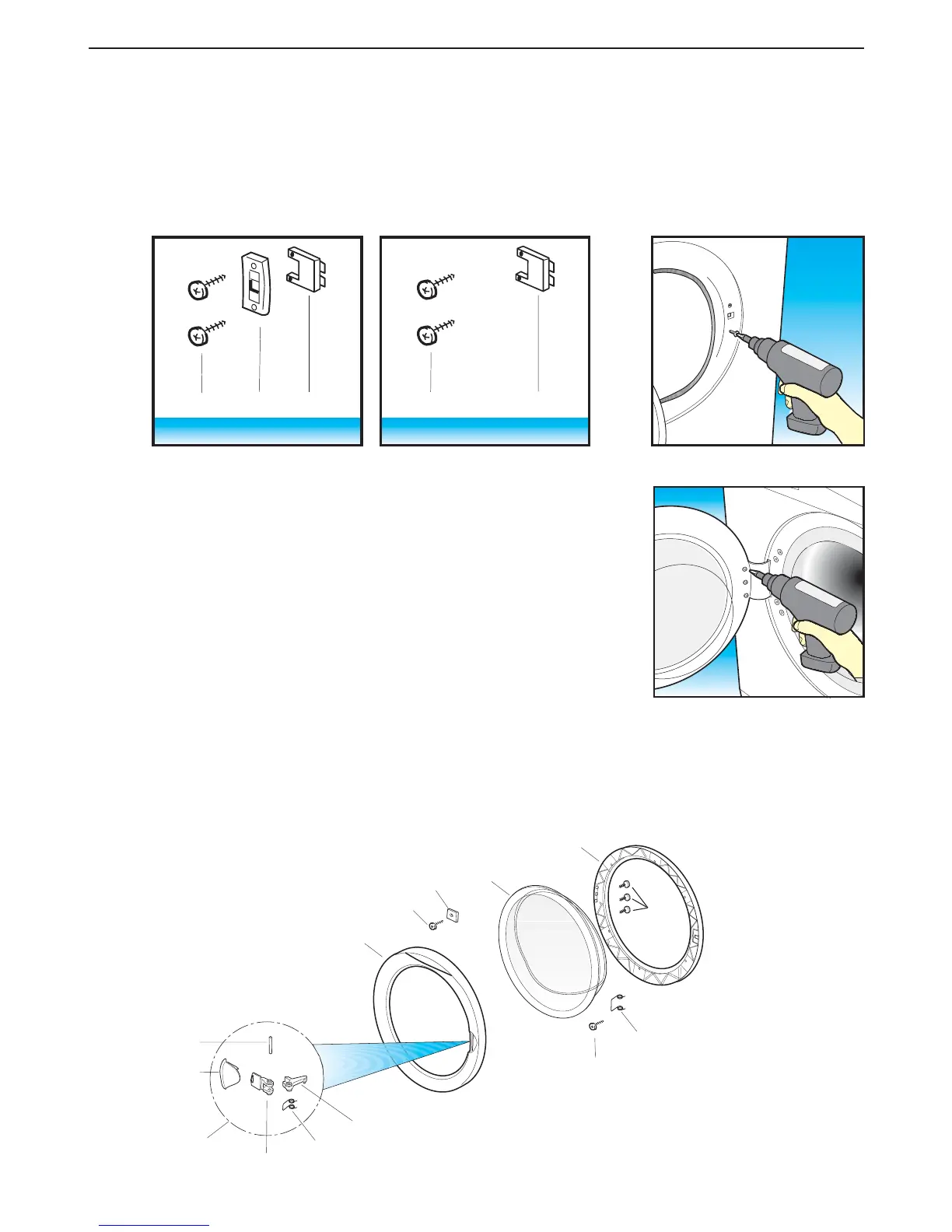

Pas 8 Pour retirer la porte du hublot:
(a) Ouvrir la porte du hublot puis, au moyen dun tournevis cruciforme,
retirer les trois vis (B050) qui fixent le groupe porte à la charnière.
(b) Pour le remontage, effectuer les opérations à rebours.
Pas 9 Pour retirer la vitre du hublot (B120):
(a) Retirer lensemble poignée hublot (B710), en exécutant le Pas 11.
(b) Dévisser les six vis (B190) et retirer les 6 plaquettes (B180) de blocage de la vitre,
puis retirer la vitre.
(c) Pour le remontage, effectuer les opérations à rebours, en ayant soin de monter la poignée
(B710) en dernier.
PROCÉDURES DE SERVICE
D
A
S
V
D
FF
B
V
V, LB
B
2
B180
B190
B140
A330
B130
B690
B160
B700
B150
B170
B050
B120
B110
B710
Pas 7 Pour retirer et/ou remplacer linterrupteur microporte (B590):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Ouvrir la porte du hublot.
(c) Retirer, au moyen dun tournevis cruciforme, les 2 vis de fixation (B090) de la plaquette (B610).
(d) Afin daccéder plus aisément à linterrupteur microporte, nous conseillons de retirer le programmateur
du tableau des commandes en exécutant, uniquement en partie, le Pas 3.
(e) Décrocher des crochets le câblage électrique, puis faire coulisser vers le haut linterrupteur (B590).
(f) Déconnecter les câbles électriques, puis remplacer le composant électrique.
(g) Pour le remontage, effectuer les opérations à rebours.
DASVDFFB
VV, LBB 2
ANCIENNE VERSION
B090
B590
B610
NOUVELLE VERSION
B090
B590
