Malber TD6003 - Page 24

07.A 13-05-03

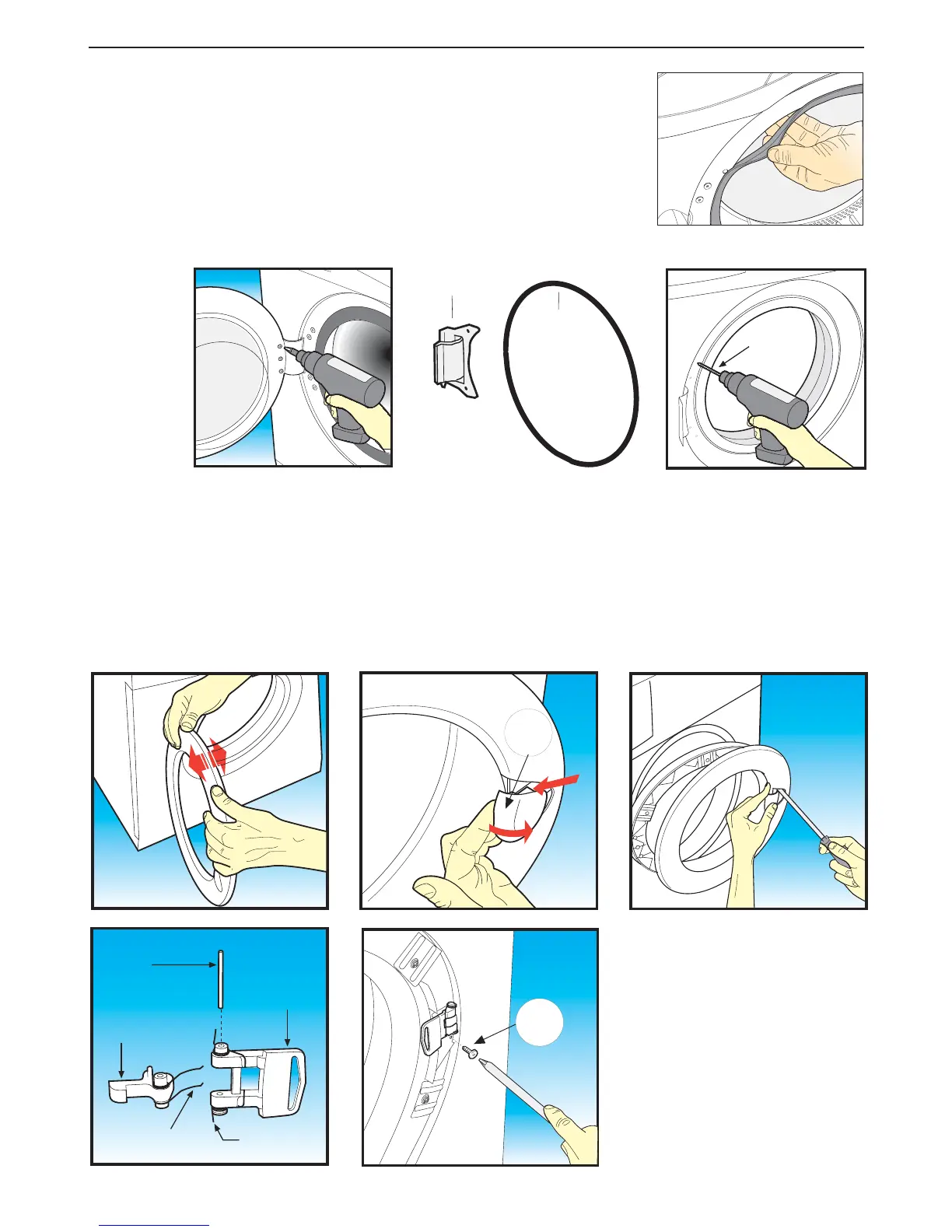

Pas 11 Pour retirer lensemble poignée hublot (B710):
(a) Ouvrir la porte du hublot de la machine.
(b) Déboîter le cadre du hublot en exerçant une pression avec les mains dans la partie supérieure,
de façon à accéder aux 2 vis (A330) qui fixent le ressort dappui (B690) de la poignée,
puis les retirer au moyen dun tournevis cruciforme.
(c) Retirer le ressort (B690) en marquant sa position, puis sortir lensemble poignée.
(d) Pour le remontage, effectuer les opérations à rebours, en ayant soin de monter
la poignée (B160) en dernier.
Pas 10 Pour retirer la charnière du hublot (B060):
(a) Retirer la porte du hublot, en exécutant le Pas 8.
(b) Retirer la garniture en caoutchouc B100 (côté charnière),
afin de ne pas lendommager pendant lopération suivante.
(c) Au moyen dune perceuse avec mèche ø 4 mm., percer les
4 rivets B080 qui fixent la charnière (B060) au meuble, en
ayant soin de ne pas endommager le cadre de support du
tambour A340 dans la partie interne de la machine.
(d) Sortir les rivets du panneau frontal, puis retirer la charnière.
(e) Pour le remontage, effectuer les opérations à rebours.
PROCÉDURES DE SERVICE
Ø 4mm
DASVDFFB
VV, LBB 2
B100
B060
DASVDFFB
VV, LBB 2
B170
B150
B700
B130
B690
B160
A330
