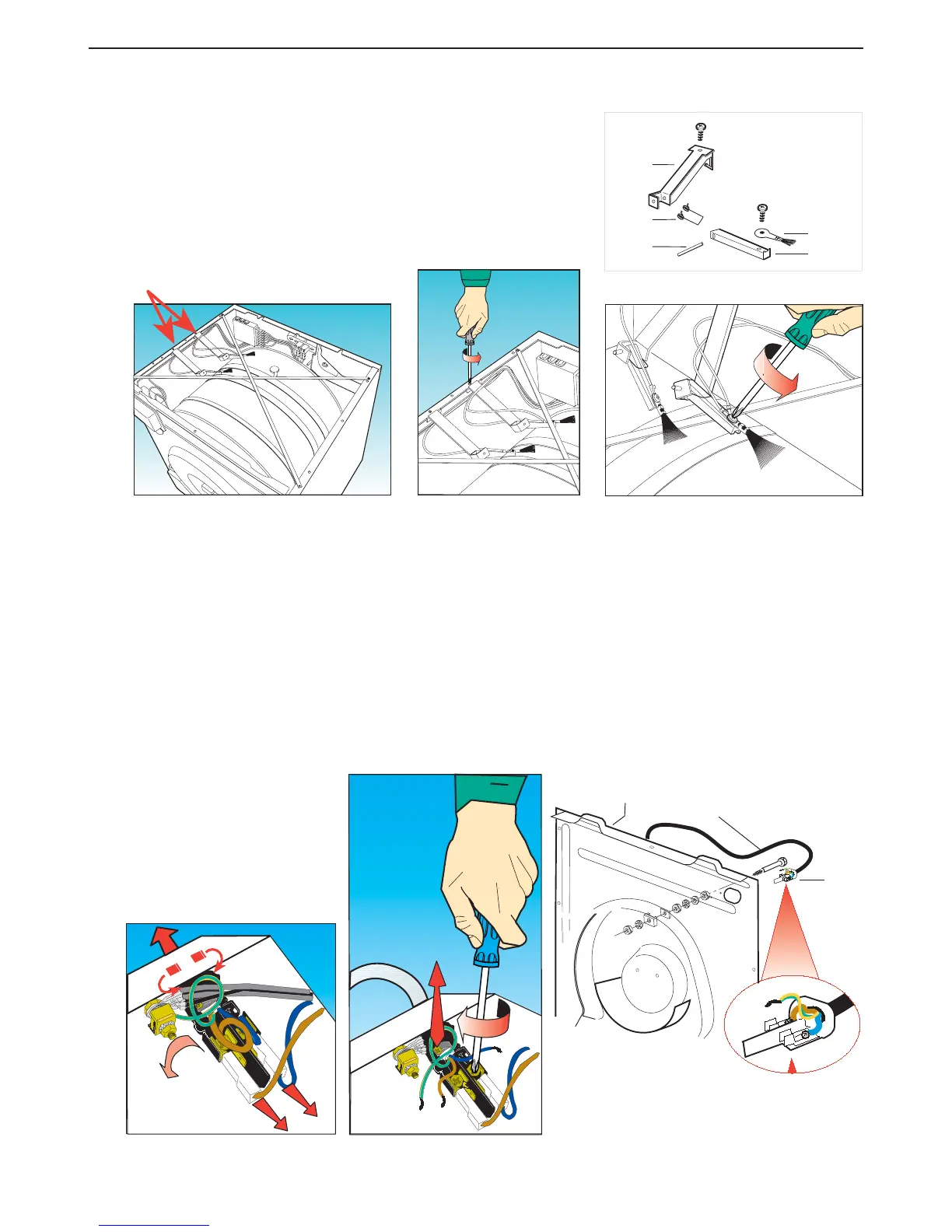

Pas 12 Pour retirer les bras porte-brosses et les brosses de relevé
de lhumidité correspondantes, constitués par:
- A620 Support bras.
- A610 Bras porte-brosse.
- A630 Brosse de relevé de lhumidité.
- A640 Axe.
- A570 Ressort.
(a) Retirer le couvercle supérieur (Pas 1).
(b) Au moyen dun tournevis cruciforme, retirer la vis de
fixation au meuble du bras porte-brosses.
(c) Au moyen dun tournevis cruciforme, retirer la vis de
ixation du câblage électrique au bras porte-brosses.
(d) Pour le remontage, effectuer les opérations à rebours.
Pas 13 Pour retirer et/ou remplacer le câble dalimentation électrique et/ou le bornier (B450):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Pour remplacer le bornier (B450):
déconnecter les fils qui sont connectés au bornier (B450) provenant du câblage, au moyen dune
clé de 7 mm. desserrer lécrou de serrage du groupe terre alimentation et sortir le fil de mise à la terre.
En appuyant sur les deux languettes de blocage qui se trouvent sur les côtés du
bornier, sortir la pièce en tirant depuis larrière.
(c) Pour remplacer le câble dalimentation (B430):
Au moyen dun tournevis cruciforme, desserrer les deux vis de
serrage des cosses du câble, au moyen dune clé de 7 mm. desserrer lécrou de serrage du
groupe terre alimentation et sortir le fil de mise à la terre.
Avec un tournevis cruciforme, desserrer la vis du serre-câble dalimentation et sortir le câble.
Pour le remontage, effectuer les opérations à rebours.
