Malber TD6003 - Page 26

09.A 13-05-03
A520
}
B051
B540
B670
B550
B530 (n°4)
A490 (n°2)
A500
B020
B560
B030
B006
Pour les sèche-linge fabriqués après la 18ème semaine de lan 2003 (ayant le numéro de série 200318)

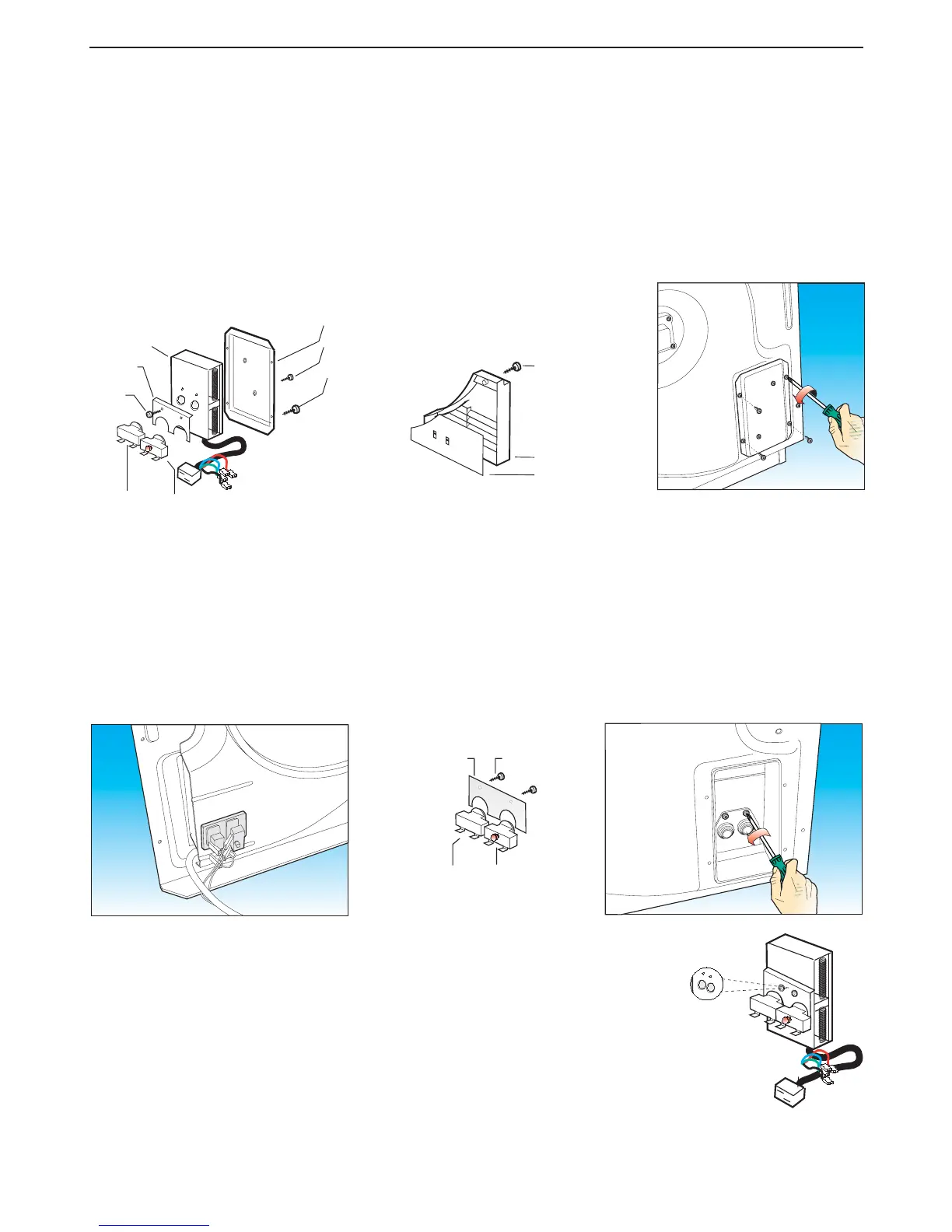

Pas 14 Pour retirer et/ou remplacer la résistance (B560) et le couvercle dinspection de lair (B051):
(a) Depuis le côté arrière de la machine, au moyen dun tournevis cruciforme, retirer les 4 vis
de fixation (B530) du couvercle porte-résistance (B550).
(b) Retirer les 2 vis (A490) de fixation de la résistance (B560).
(c) Retirer la vis (A520) de fixation de lensemble couvercle dentrée de lair (B051).
(d) Déconnecter le bornier électrique de la résistance dans la partie basse de la machine,
puis sortir la résistance (B560).
En cas de remplacement de la résistance:
Déconnecter les contacts des thermostats (B006)(B030) en marquant leurs positions,
puis récupérer:
- le thermostat de température maximum (B006);
- le thermostat de sécurité à rétablissement manuel (B030);
- la plaquette des thermostats (B020);
- les 2 vis de fixation de la plaquette des thermostats (A500).
(e) Pour le remontage, effectuer les opérations à rebours.
Pas 16 Nouvelle version
Pour remplacer et/ou retirer:
- le thermostat de sécurité à rétablissement manuel (B006);
- le thermostat de température maximum à rétablissement automatique (B030).
(a) Retirer le couvercle porte-résistance (B550)(Pas 14).
(b) Pour avoir un meilleur accès au bornier de la résistance, nous conseillons
de retirer le couvercle dinspection de lentrée de lair (B051)
(Pas 14) et de la déconnecter.
(c) Retirer les 2 vis (A500) de fixation de la plaquette pour fixer les thermostats
(B020), puis remplacer le thermostat.
(d) Pour le remontage, effectuer les opérations à rebours
Pour les sèche-linge fabriqués avant la 18ème semaine de lan 2003
Pas 15 Pour remplacer et/ou retirer:
- le thermostat de sécurité à rétablissement manuel (B006);
- le thermostat de température maximum à rétablissement automatique (B030).
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Pour avoir un meilleur accès, nous conseillons de retirer le panneau arrière (B580) en exécutant
le Pas 16, et cela en retirant uniquement les composants nécessaires.
(c) Retirer le couvercle (B550) avec la résistance (B560) en exécutant le Pas 14, sans oublier de
déconnecter le câblage électrique.
(d) Retirer les 2 vis de fixation (A500) de la plaquette galvanisée (
B020), puis sortir le thermostat
devant être remplacé.
(e) Pour le remontage, effectuer les opérations à rebours.
Informations Techniques code 466000021
PROCÉDURES DE SERVICE
B020 A500
B030
B006
