11.A 13-05-03
Pour les sèche-linge fabriqués après la 18ème semaine de lan 2003 (ayant le numéro de série 200318)
B430
B450
Pas 16 Nouvelle version

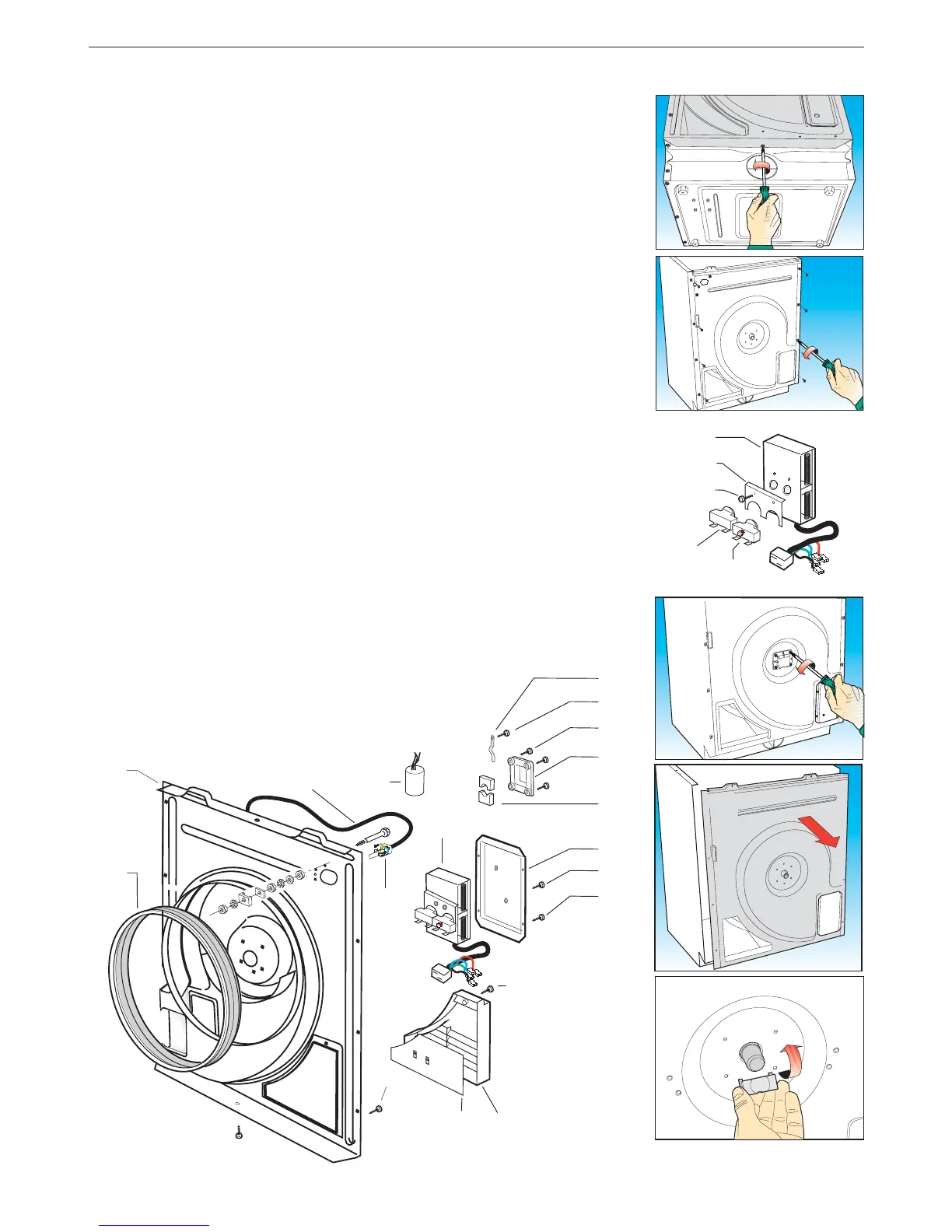

Pour retirer et/ou remplacer le panneau arrière (B580):
(a) Retirer le couvercle supérieur (Pas 1).
(b) Retirer le câble dalimentation (B430) avec le bornier (B450).
(c) Depuis le côté arrière de la machine, au moyen dun tournevis cruciforme,
retirer la vis de fixation inférieure du panneau arrière (B580).
(d) Retirer les 4 vis (A470) de fixation du couvercle du support de laxe du
tambour (B650), puis sortir le support de laxe du tambour (B640).
(e) Retirer les 8 vis (A460) de fixation du couvercle arrière, puis sortir le
panneau (B580).
REMARQUE: En cas de remplacement du panneau arrière (B580), récupérer tous
les composants présents qui sont fixés sur celui-ci (voir dessin vue éclatée):
A460 Vis de Fixation Meuble
A470 Vis de Fixation Couvercle Support
A500 Vis de Fixation Plaquette Thermostats
A520 Vis de Fixation Couvercle Entrée de lAir
A540 Vis de Fixation Plaquette Terre
B006 Thermostat de Sécurité Rétablissement Manuel
B020 Plaquette Thermostats
B025 Garniture Tambour Arrière
B030 Thermostat de Température Maximum
B051 Couvercle dInspection Entrée de lAir + Protection Soudée
B300 Condensateur Antiparasite
B450 Bornier
B530 Vis de Fixation Couvercle Porte-Résistance
B540 Couvercle dInspection Entrée de lAir
B550 Couvercle Porte-Résistance
B560 Résistance
B640 Support Axe Tambour
B650 Flasque Support Axe Tambour
B670 Protection Couvercle dInspection
(f) Pour le remontage, effectuer les opérations à rebours, en ayant soin dinsérer
provisoirement la courroie (A290) autour du tambour (A300) (Pas 18), puis
de reconnecter le bornier moteur et le câblage de la résistance.
Uniquement en cas de remplacement du support de laxe du tambour B640,
il faut remettre de la graisse fournie en tant que pièce de rechange,
code 190013800, dans la partie interne qui est en contact avec laxe du
tambour.
Positionner les cliquets du support de laxe du tambour,
de façon à ce quils soient orientés vers
le panneau arrière.
Informations Techniques code 466000021
PROCÉDURES DE SERVICE
B580
B640
B550
A490
A520
A470
B650
B530
A540
B560
A460
}
B670
B540
B051
B470
B300
B025
B030
B006
A500
B020
B560
