Malber TD6003 - Page 29

12.A 13-05-03

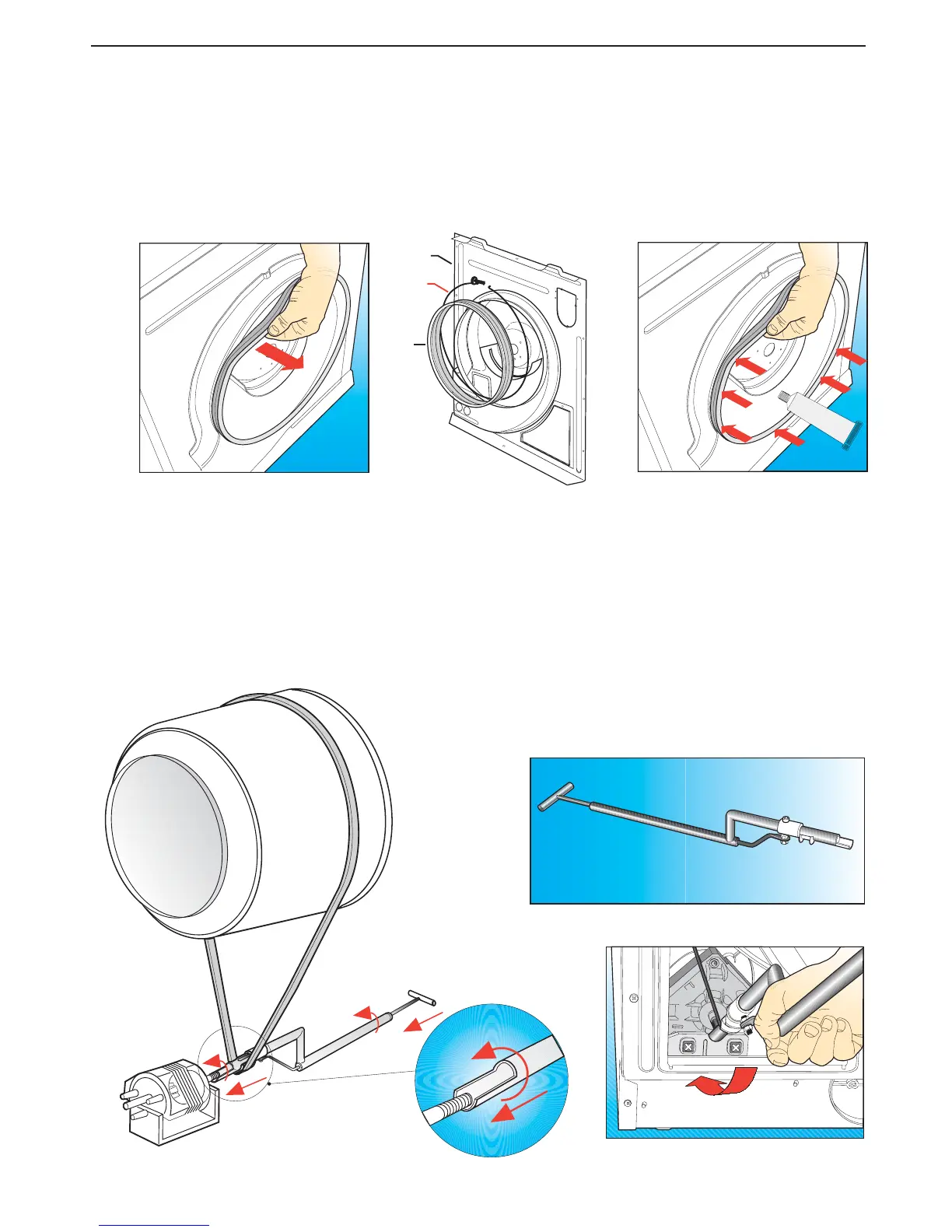

Pas 17 Pour remplacer et/ou retirer la garniture arrière du tambour avec feutre (B025):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Uniquement pour machines fabriquées après la semaine n°43 de lan 2003
Informations Techniques code 466000033
Avec un tournevis cruciforme, retirer la bague avec vis (B077)
(d) Retirer manuellement la garniture avec feutre (B025).
(e) Pour le remontage, effectuer les opérations à rebours en ayant soin de remettre en place
correctement la garniture. Il faut enduire de graisse lubrifiante toute la surface du feutre blanc.
REMARQUE: Il est possible de commander un ensemble spécial, constitué par une garniture (B025) et un tube
de graisse lubrifiante, code 720206000.
Pas 18 Pour remplacer et/ou retirer la courroie de transmission (A290):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur.
(d) Pour le remontage, utiliser loutil spécial, code 268014600, pouvant être fourni en tant que
pièce de rechange, pour mettre en place la courroie; linsérer dans louverture du panneau
arrière; accrocher la courroie, comme indiqué dans le dessin ci-dessous, puis appuyer
pour faire coulisser la courroie sur larbre moteur et, délicatement, faire tourner loutil et le
sortir. Faire tourner manuellement le tambour, afin de vérifier que la courroie soit correctement
alignée (répéter lopération en cas dalignement incorrect).
PROCÉDURES DE SERVICE
268014600
LUBRICANT
B580
B025
B077
