13.A 13-05-03

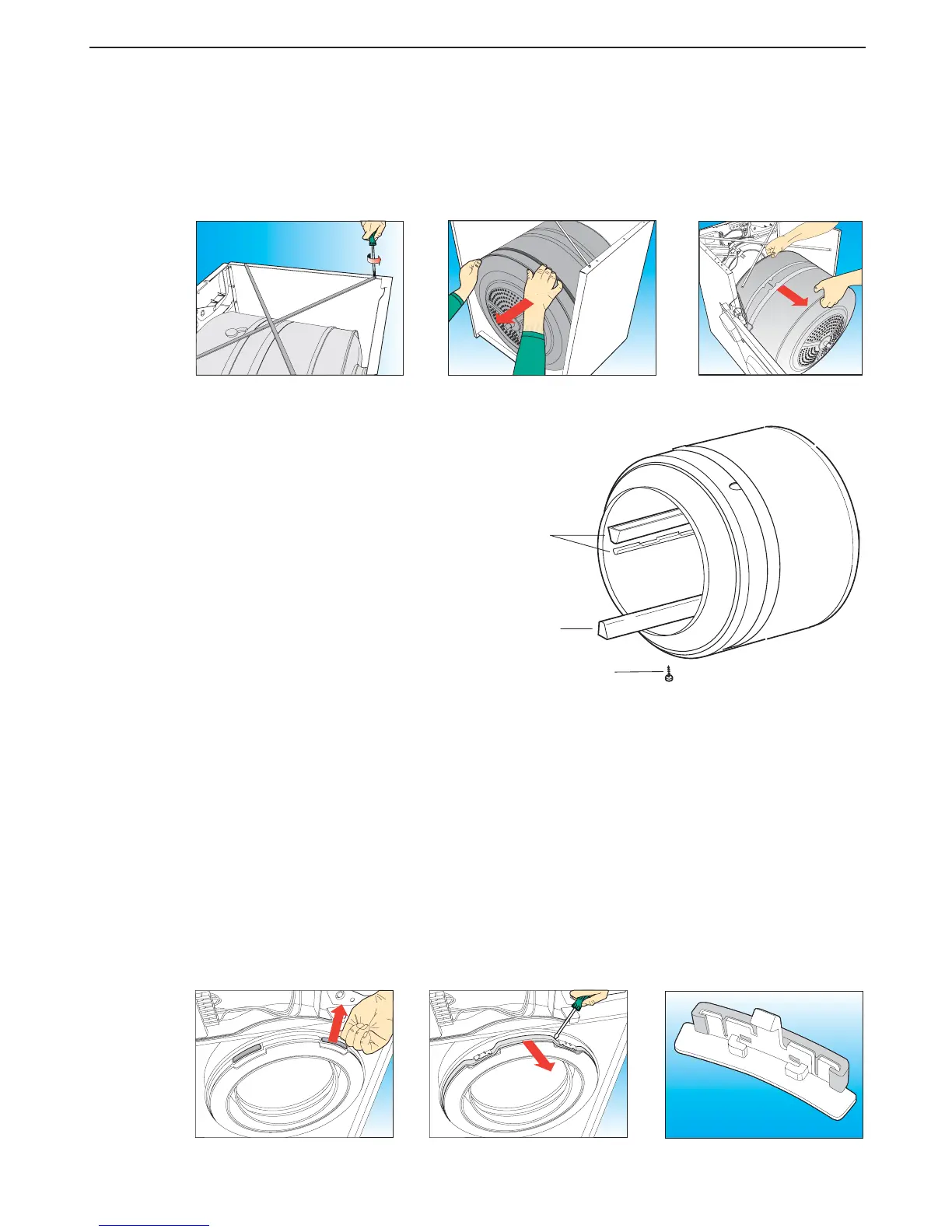

Pas 19 Pour remplacer et/ou retirer lensemble tambour (A300):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur.
(d) Retirer les 2 vis (A510) des tirants (B350) sur le côté arrière de la machine, de façon à
écarter les côtés et sortir le tambour.
(e) Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 18 pour remonter la courroie.
Pas 21 Pour remplacer et/ou retirer les patins (A530) et la garniture en feutre (A410) du cadre de
support du tambour (A340):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur.
(d) Retirer les 2 vis (A510) des tirants (B350) du côté arrière de la machine, de façon à écarter les
côtés et sortir le tambour.
(e) Avec une main, appuyer sur le crochet arrière du patin (A530), puis le sortir; maintenant, il est
possible de sortir la garniture en feutre (A410) à l'aide d'un tournevis.
REMARQUE: Nous conseillons, en cas de remplacement des patins ou de la garniture en feutre, de remonter
aussi bien une garniture (A410) que des patins (A530) neufs; pour effectuer cette opération, un kit complet devant
être commandé en tant que pièce de rechange, code 720208100, est disponible. Outre à ces pièces, le kit contient
également du ruban biadhésif, nécessaire pour lencollage de la garniture en feutre.
(f) Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 18 pour remonter la courroie.
Pas 20 Pour remplacer et/ou retirer le batteur du tambour avec sonde (A320) et/ou
le batteur du tambour sans sonde (A310) de lensemble tambour (A300):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer les 3 vis (A420) de fixation du batteur devant être remplacé.
(c) Pour le remontage, effectuer les opérations à rebours,
en exécutant le Pas 18 pour remonter la courroie.
PROCÉDURES DE SERVICE
A420
A310
A320
