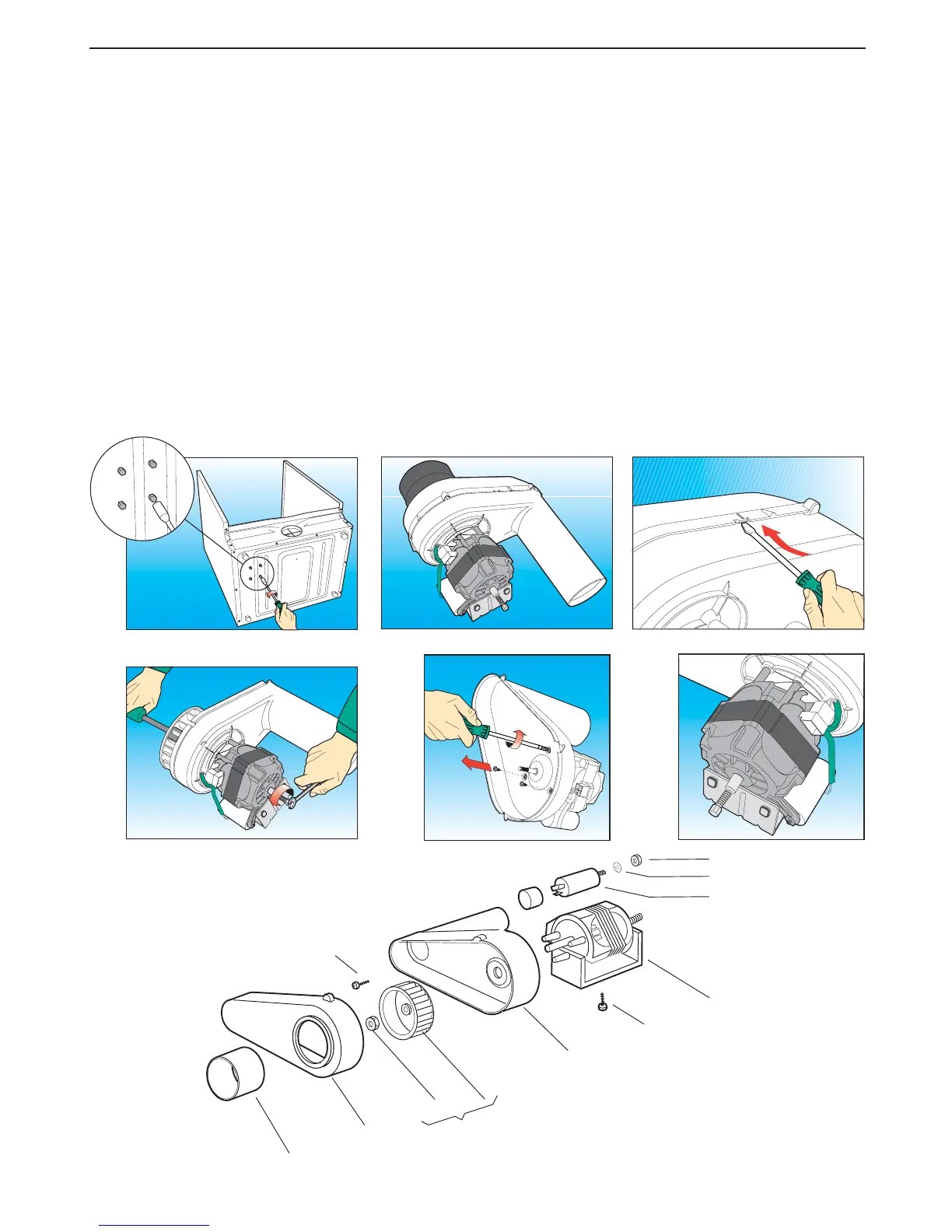

Pas 22 Pour remplacer et/ou retirer le moteur (A120):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur.
(d) Retirer les 2 vis (A510) des tirants (B350) du côté arrière de la machine, de façon à écarter
les côtés et sortir le tambour.
(e) Coucher la machine, en la posant sur un carton, afin de pouvoir accéder plus aisément
aux composants.
(f) Déconnecter le câblage électrique et la câble de mise à la terre du moteur.
(g) Au moyen dune clé tubulaire de 10 mm., retirer les 4 vis de fixation à six pans (A390), en tenant
le moteur du côté opposé avec une main afin quil ne tombe pas, puis extraire tout le groupe en
le sortant du raccord en caoutchouc (A230).
Décrocher, à laide dun tournevis à lame carrée, les crochets du boîtier (A170) et (A210) pour
accéder à lensemble rotor de ventilation + écrou (A078).
(h) Pour retirer le rotor de ventilation (A078) du moteur (A120), utiliser une clé tubulaire
de 13 mm. (côté rotor de ventilation) et une clé ouverte de 10 mm. (côté moteur), puis dévisser
lécrou en laiton (A110).
(i) Maintenant, pour retirer le moteur (A120) du boîtier en plastique (A170), à laide dun tournevis
cruciforme retirer les 3 vis (A190), puis récupérer le Condensateur (A150) en dévissant lécrou
à laide dune clé ouverte de 13 mm.
REMARQUE: Nous conseillons, en cas de remplacement du rotor de ventilation et/ou du moteur, dutiliser un
écrou en laiton (A110) neuf.
Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 19 pour remonter
le tambour, puis le Pas 18 pour remonter la courroie.
