Malber TD6003 - Page 32

15.A 13-05-03

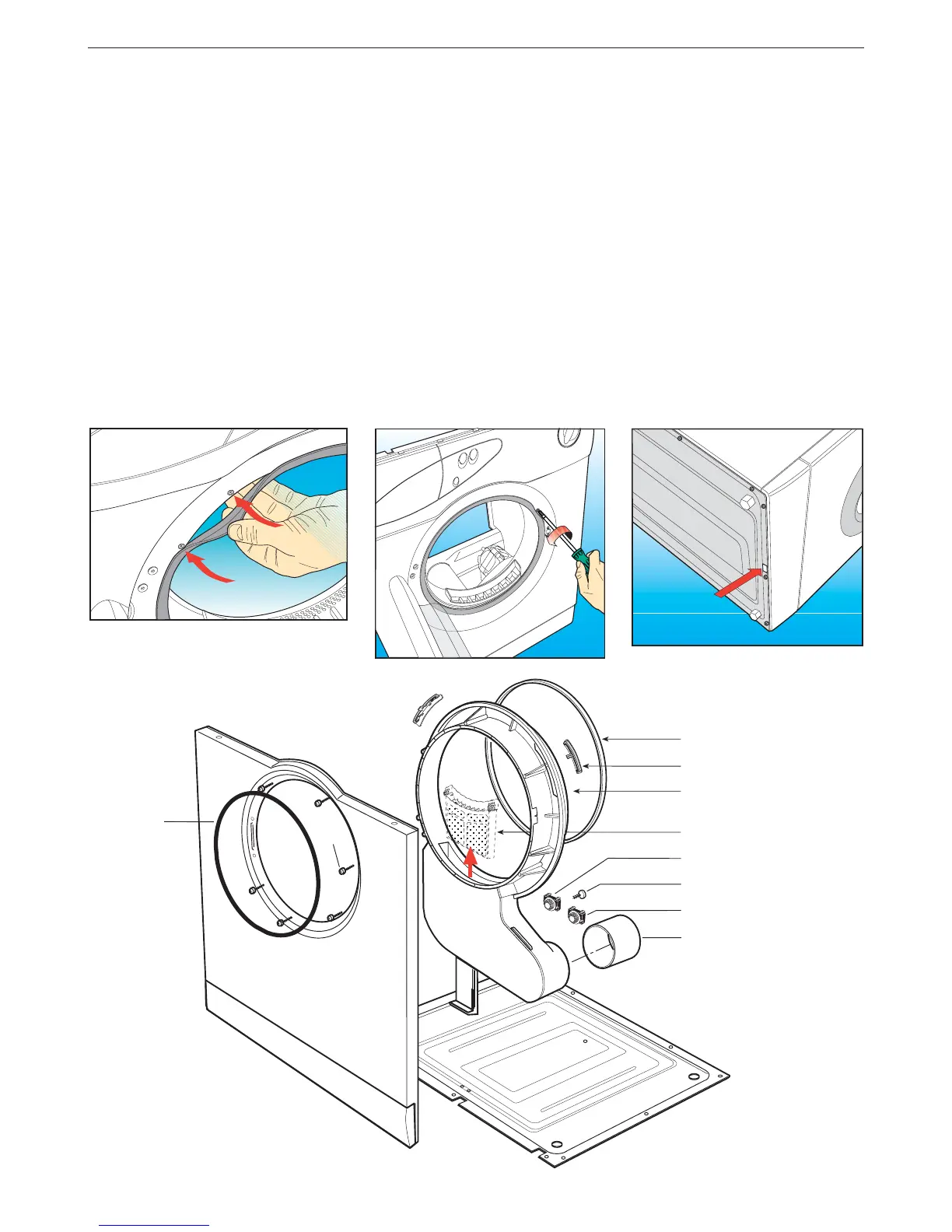

Pas 23 Pour retirer et/ou remplacer le cadre de support du tambour (A340):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur, en exécutant le Pas 18.
(d) Retirer lensemble tambour (A300), en exécutant le Pas 19.
(e) Retirer le câblage électrique des 2 thermostats (A108) et (A220) en marquant leurs positions.
(f) Soulever manuellement la garniture du hublot (B100), pour accéder aux 7 vis (B200) qui doivent
être retirées à laide dun tournevis, pour débloquer le cadre de support du tambour.
(g) Déboîter le cadre de support du tambour du crochet inférieur (partie frontale de la machine),
puis le sortir du manchon en caoutchouc (A230).
REMARQUE: En cas de remplacement du cadre de support du tambour (A340),
récupérer les composants suivants devant être remontés sur le nouveau cadre:
- Cuvette filtre (A450).
-Thermostat 95°C de sécurité à rétablissement automatique (A108).
-Thermostat 50°C de température minimum (A220).
Nous conseillons de commander le code avec référence vue éclatée LVK067, de façon à recevoir
le Cadre de Support du Tambour (A340) déjà assemblé avec la Garniture en Feutre (A410) et
les Patins (A530).
(h) Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 19 pour remonter
le tambour, puis le Pas 18 pour remonter la courroie.
PROCÉDURES DE SERVICE
A530
A340
A450
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
A410
LVK067
A230
A360
A220
A108
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
}
B100
B200
