16.A 13-05-03

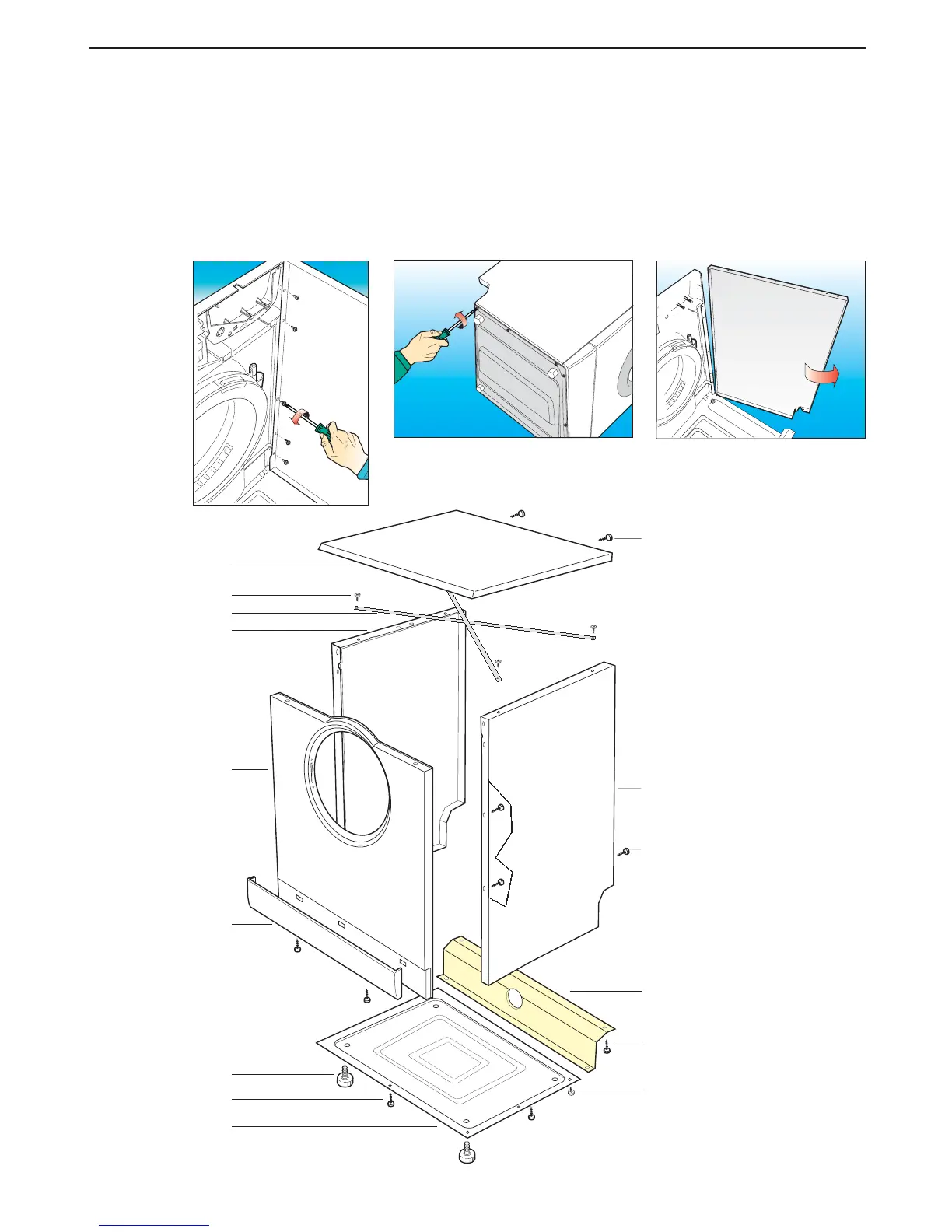

Pas 24 Pour remplacer et/ou retirer le panneau latéral gauche (B040) et/ou
le panneau latéral droit (B230):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur, en exécutant le Pas 18.
(d) Retirer lensemble tambour (A300), en exécutant le Pas 19.
(e) Retirer les 5 vis de fixation (A480) du panneau frontal, puis les vis de fixation avec la base
inférieure (A260).
(f) Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 19 pour remonter
le tambour, puis le Pas 18 pour remonter la courroie.
PROCÉDURES DE SERVICE
A460
B070
B440
B040
A510
B350
B360
B007
A250
A260
A370
B680
A460
A480
B230
