17.A 13-05-03

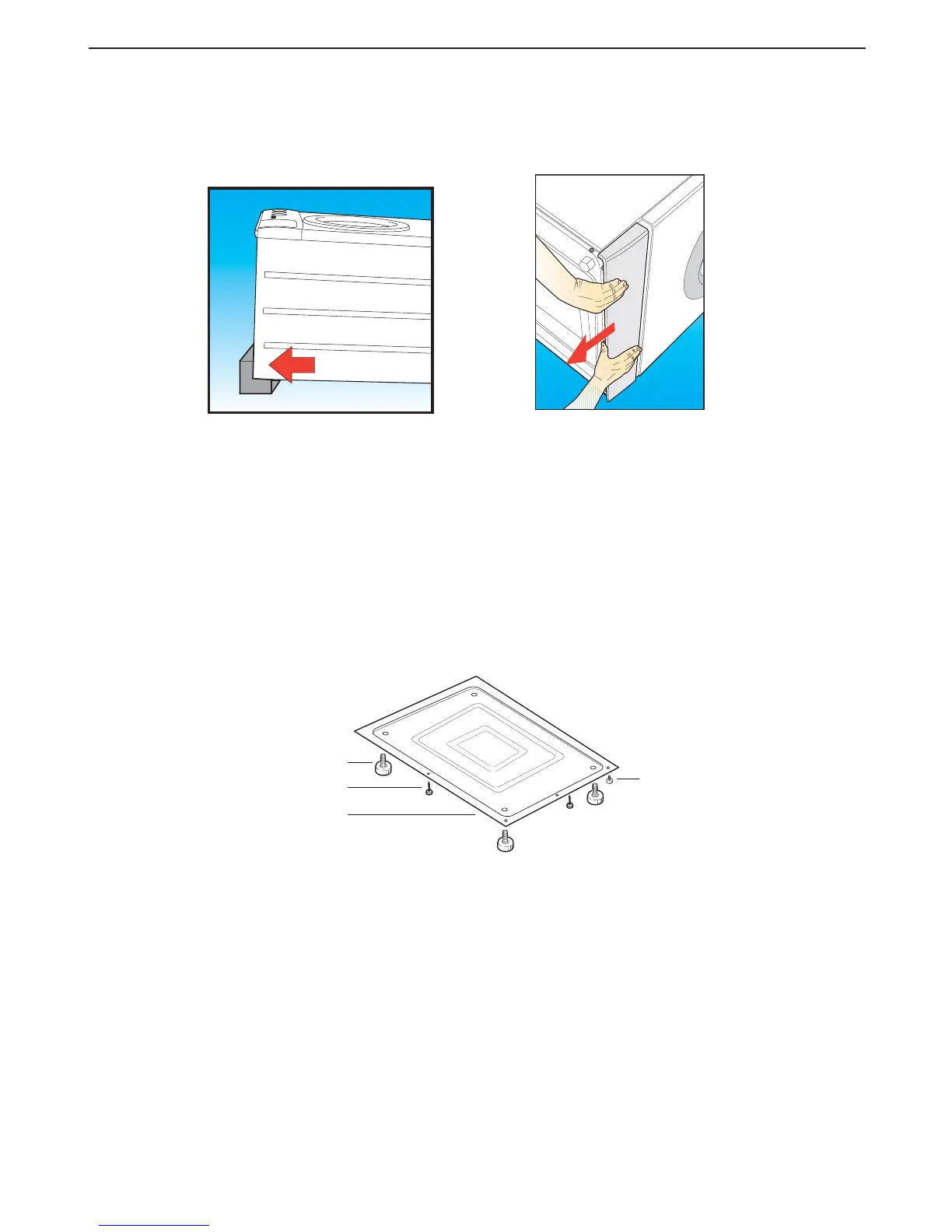

Pas 25 Pour remplacer et/ou retirer le socle en plastique (B007) du panneau frontal (B070):
(a) Pour effectuer cette opération, il faut incliner la machine en arrière, afin de pouvoir accéder aux
3 vis de fixation du socle, quil faudra retirer à laide dun tournevis cruciforme.
(b) Déboîter manuellement le socle (B007) en le faisant coulisser vers le bas.
(c) Pour le remontage, effectuer les opérations à rebours en ayant soin dencastrer correctement
les crochets du socle dans les trous du panneau frontal
PROCÉDURES DE SERVICE
Pas 26 Pour remplacer la base inférieure (A260):
(a) Retirer le couvercle supérieur (B360), en exécutant le Pas 1.
(b) Retirer le panneau arrière (B580) en exécutant le Pas 16, et cela en retirant uniquement
les composants nécessaires pour cette opération.
(c) Retirer manuellement la courroie (A290) du tambour et du moteur, en exécutant le Pas 18.
(d) Retirer lensemble tambour (A300), en exécutant le Pas 19.
(e) Retirer les 5 vis de fixation (A480) du panneau frontal, puis les vis de fixation avec la base
inférieure (A260).
(f) Retirer le Moteur (A120), en exécutant le Pas 22, retirer les vis de fixation de la Base
inférieure (A260), puis récupérer les 4 pieds de nivellement (A250).
(g) Pour le remontage, effectuer les opérations à rebours, en exécutant le Pas 19 pour remonter
le tambour, puis le Pas 18 pour remonter la courroie.
A250
A260
A370
A480
