03.A 13-05-03

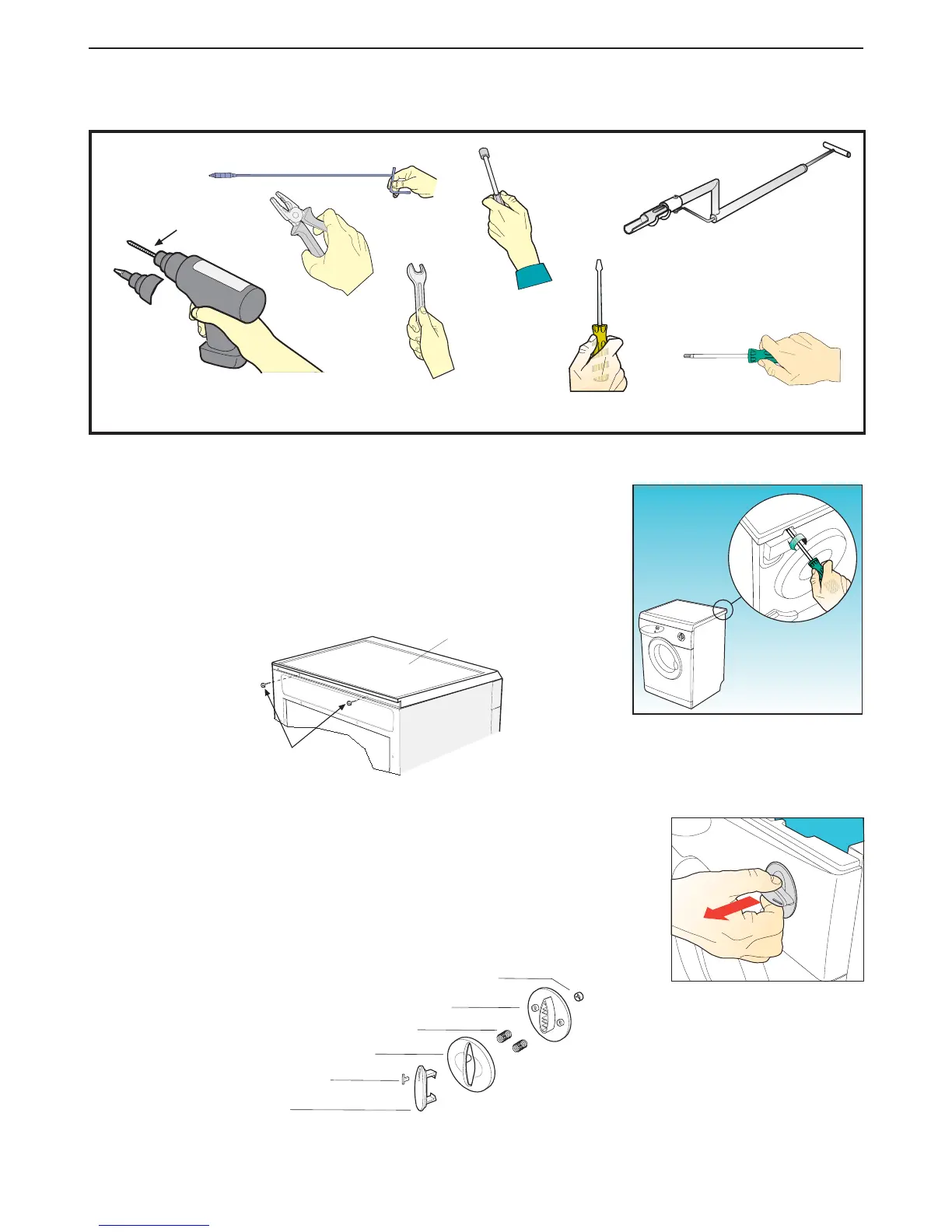

Passo 1 Per rimuovere il coperchio superiore (B360):
(a) Rimuovere, tramite un giravite con testa a croce, le 2 viti posteriori
(B440) di fissaggio del coperchio superiore (B360),
(b) Sollevare la parte posteriore del coperchio e spingerlo in avanti
per rimuoverlo.
(c) Per rimontare, procedere in senso inverso.
Utensili necessari per la rimozione dei vari componenti dalla macchina:
Trapano avvitatore a Batteria
con punta per metallo Ø 4mm
Pinze
Chiave aperta
da 7 e 10 e 13
Chiave a tubo
da 10 e 13
Giravite piatto
Giravite lungo con punta a croce
Utensile per montaggio
cinghia di trasmissione
codice 268014600
Giravite testa Torx T20
Passo 2 Per rimuovere e/o smontare l' assieme manopola programmatore :
(a) Afferrare manualmente la manopola, quindi tirare delicatamente.
(b) Rimuovere il coperchio manopola (B740) comprensivo di indice (B013)
e la placca coperchio (B730) facendo leva delicatamente sugli agganci;
quindi con attenzione sfilare i pezzi.
(c) Recuperare le 2 molle (B750), quindi la camma (B220) e la molla (B067).
(d) Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIOPROCEDURE DI SERVIZIO
B360
B440
Ø 4mm
DASVDFFB
VV, LBB 2
B750
B013
B220
B730
B740
B067
