04.A 13-05-03

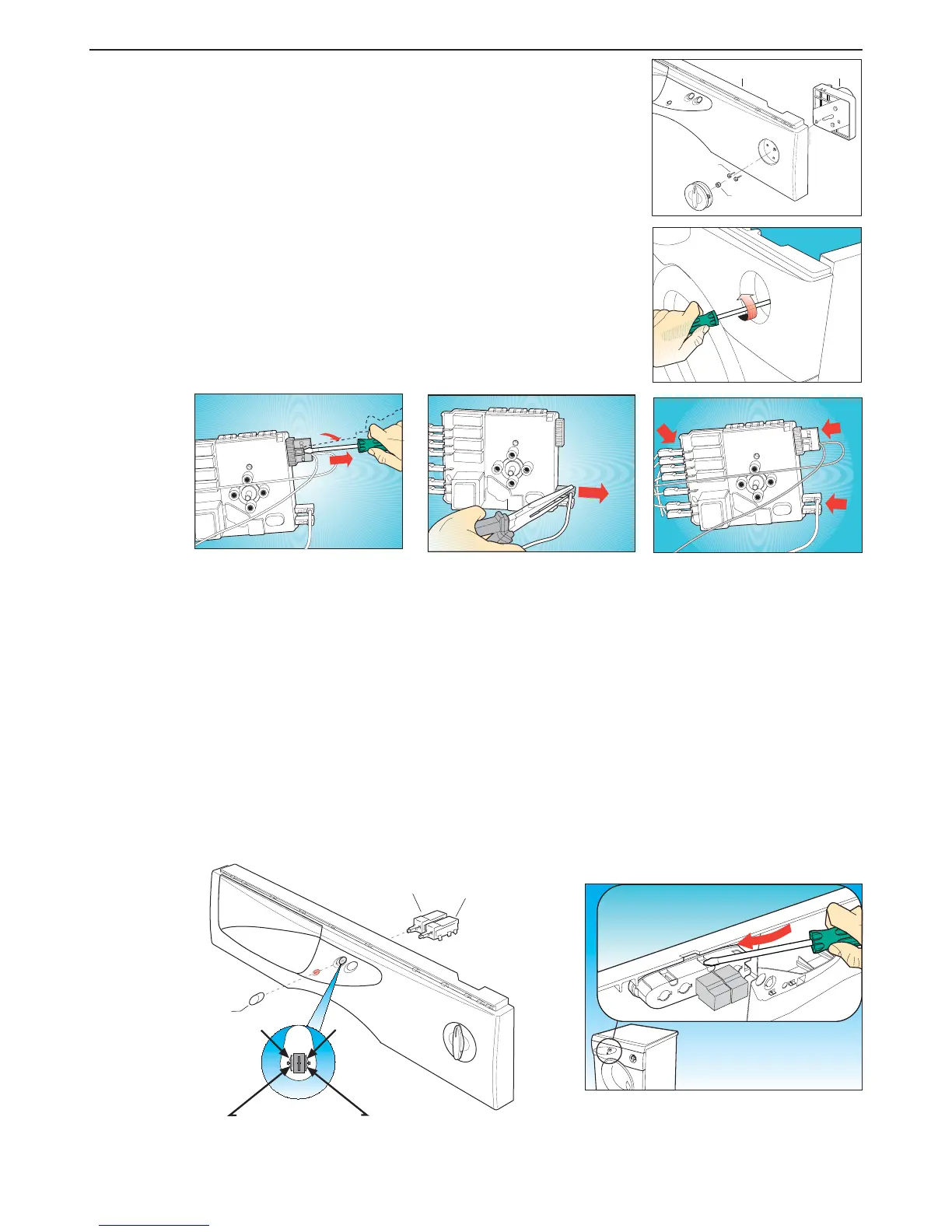

Passo 3 Per rimuovere e/o sostituire il programmatore (B290)
dal pannello comandi (B270):
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Rimuovere la manopola programmatore, afferrandola delicatamente,
quindi estrarla (Passo 2).
(c) Con un giravite a croce, rimuovere le 2 viti (B250) che fissano il
programmatore (B290) al pannello comandi (B270).
(d) Per rimuovere i collegamenti elettrici dal programmatore, procedere
come segue:
- munirsi di un giravite piatto per far leva sul fermo del connettore,
quindi estrarlo;
- con una pinza, rimuovere tutti gli altri cavetti elettrici annotandone
le posizioni.
(e) Per rimontare, procedere nel modo inverso, avendo cura di controllare
che la marcatura e i colori dei cavetti corrispondano allo schema
elettrico della macchina.
Passo 4 Per rimuovere e/o sostituire i pulsanti (B210) e gli interuttori (B330-B340) dal pannello comandi :
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Per rimuovere i pulsanti (B210) inserire la punta di un giravite nell' asola porta interuttore all' interno del
pannello comandi, quindi spingere il pulsante verso l' esterno.
(c) Per estrarre gli interuttori (B330-B340), dal davanti del pannello comandi, fare leva sulle alette di ritegno
con un giravite piatto, quindi estrarre gli interuttori.
(d) Scollegare i cavi elettrici annotandone le posizioni.
(e) Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIO
B067
B250
B290B270
B210
B340
B330
Alette di ritegno
