05.A 13-05-03

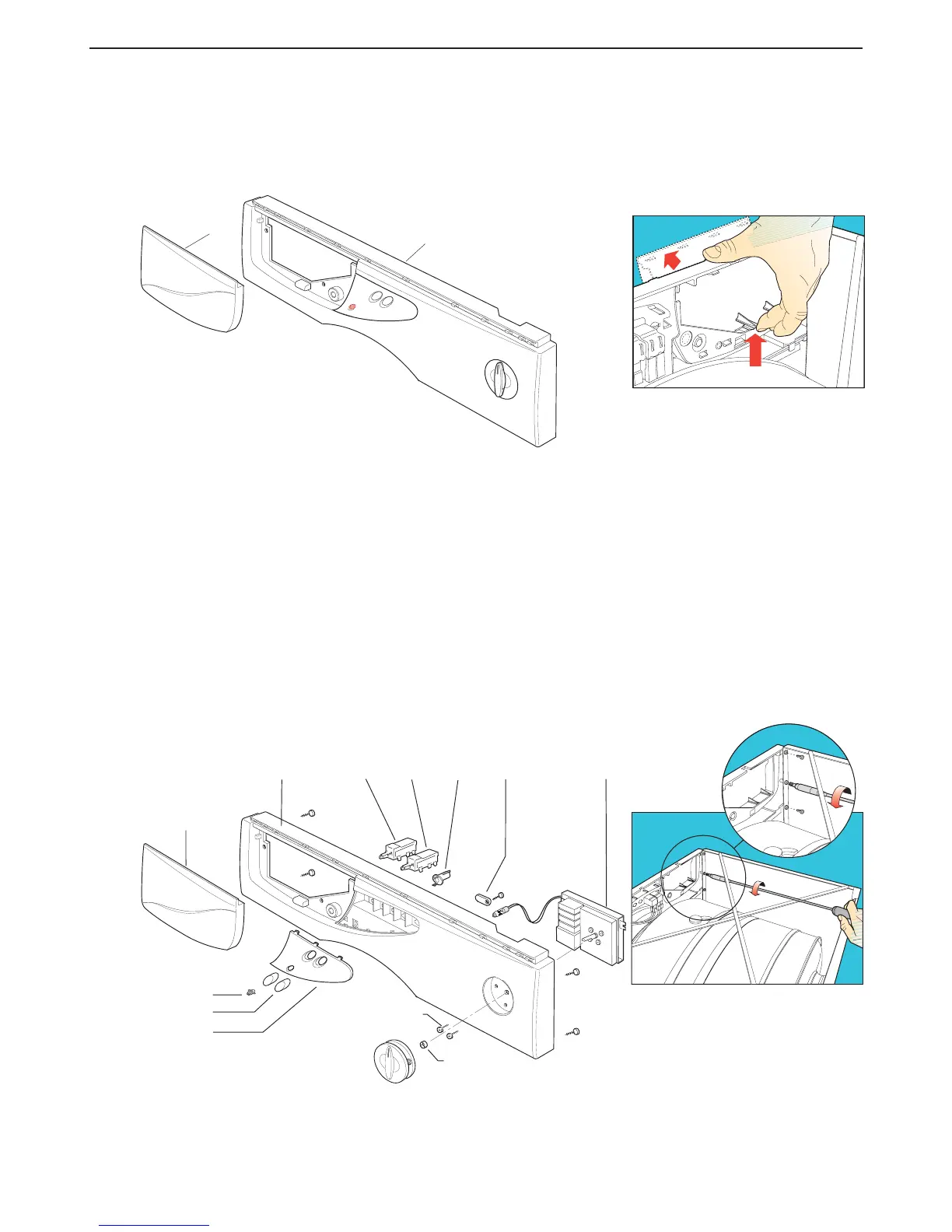

Passo 5 Per rimuovere e/o sostituire la placca (B260) dal pannello comandi (B270):
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Dall' interno del pannello comandi (B270), disincastrare gli agganci di plastica della placca (B260),
quindi estrarla dal davanti.
(c) Per rimontare, procedere in senso inverso.
Passo 6 Per rimuovere e/o sostituire il pannello comandi (B270):
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Rimuovere l' assieme manopola del programmatore (Passo 2).
(c) Rimuovere il programmatore (B290) (Passo 3).
(d) Rimuovere i pulsanti (B210) e gli interuttori (B330-B340) (Passo 4) senza scollegare il cablaggio elettrico.
(e) Rimuovere la lampada spia (B280).
(f) Dall' interno del pannello comandi (B270), disincastrare gli agganci di plastica della placca (B260),
quindi estrarla dal davanti (Passo 5).
(g) Con un giravite lungo con testa a croce, rimuovere le 4 viti di fissaggio al mobile, quindi estrarre il
pannello comandi e recuperare, sganciandola, la placca pulsanti (B032), l' inserto fissaggio (B069) della
lampada spia e il ferma cablaggio (B600).
(h) Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIO
B270
B260
B250
B067
B032
B620
B210
B260
B270 B340 B290B600B330 B069
