Passo 8 Per rimuovere il portello dell' oblò:
(a) Aprire il portello dell' oblò, quindi con un giravite testa a croce,
rimuovere le tre viti (B050) che fissano il gruppo porta alla cerniera
(b) Per rimontare, procedere in senso inverso.
Passo 9 Per rimuovere il vetro oblò (B120):
(a) Rimuovere l' assieme maniglia oblò (B710) eseguendo il Passo 11.
(b) Svitare le sei viti (B190) e rimuovere i 6 piastrini (B180) di bloccaggio vetro, quindi rimuovere il vetro.
(c) Per rimontare, procedere in senso inverso avendo cura di montare per ultimo la maniglia (B710).
PROCEDURE DI SERVIZIO
D
A
S
V
D
FF
B
V
V, LB
B
2
B180
B190
B140
A330
B130
B690
B160
B700
B150
B170
B050
B120
B110
B710

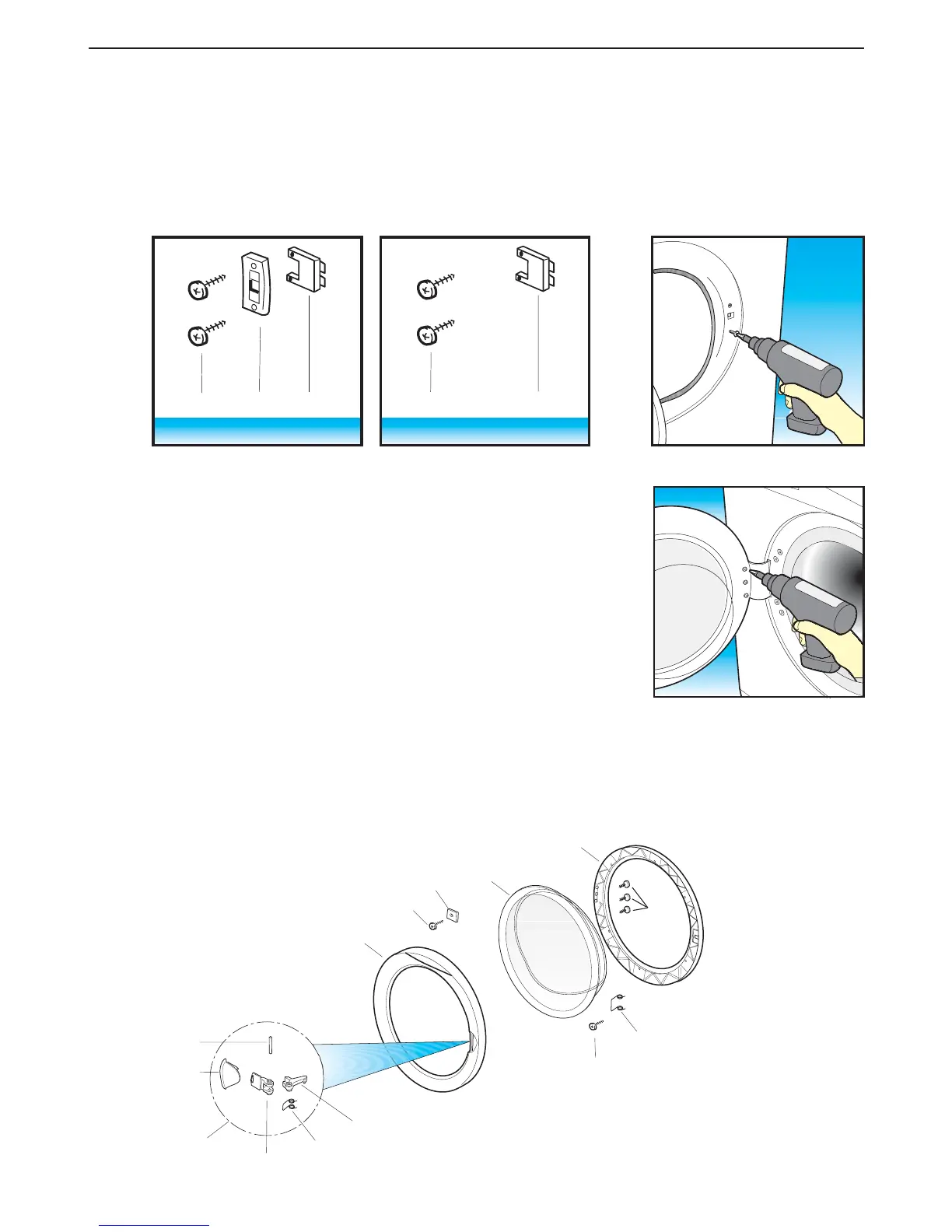

Passo 7 Per rimuovere e/o sostituire l' interuttore microporta (B590) :
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Aprire il portello dell' oblò.
(c) Rimuovere, con un giravite testa a croce, le 2 viti di fissaggio (B090) del piastrino (B610).
(d) Per aver una maggior accessibilità all' interuttore microporta, si consiglia di rimuovere il programmatore
dal pannello comandi, eseguendo, solo in parte, il Passo 3.
(e) Staccare dagli agganci il cablaggio elettrico, quindi far scorrere verso l' alto l' interuttore (B590).
(f) Scollegare i cavi elettrici, quindi sostituire il componente elettrico.
(g) Per rimontare, procedere in senso inverso.
DASVDFFB
VV, LBB 2
VECCHIA VERSIONE
B090
B590
B610
NUOVA VERSIONE
B090
B590
