07.A 13-05-03

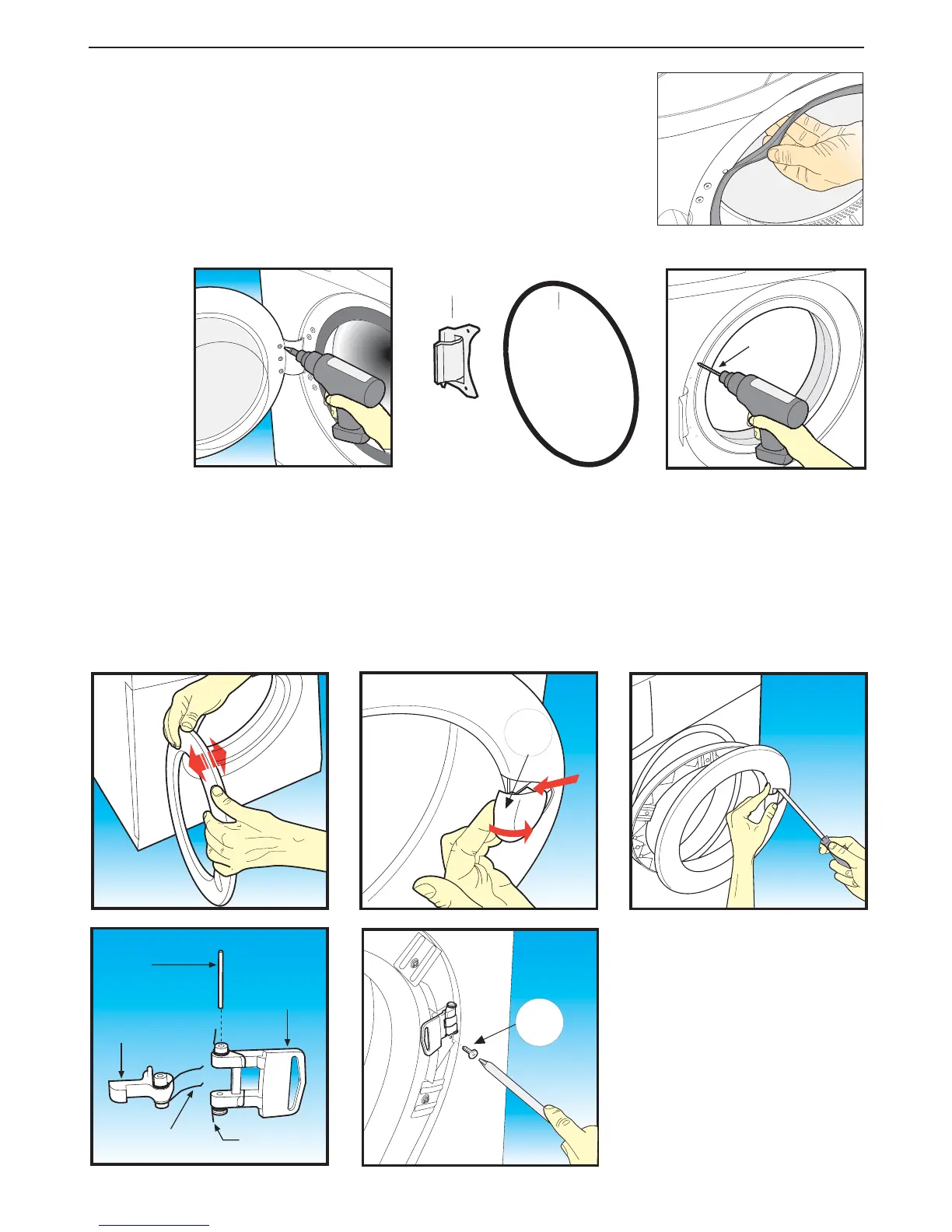

Passo 11 Per rimuovere l' assieme maniglia oblò (B710) :
(a) Aprire il portello dell' oblò della macchina.
(b) Disincastrare la cornice oblò facendo leva con le mani nella parte superiore in modo di accedere alle
2 viti (A330) che fissano la molla di riscontro (B690) della maniglia, quindi rimuoverle con un giravite
testa a croce.
(c) Rimuovere la molla (B690) annotandone la posizione, quindi estrarre l' assieme maniglia.
(d) Per rimontare, procedere in senso inverso avendo cura di montare per ultimo la maniglia (B160).
Passo 10 Per rimuovere la cerniera oblò (B060) :
(a) Rimuovere il portello dell' oblò eseguendo il Passo 8.
(b) Rimuovere la guarnizione in gomma B100 (lato cerniera) per non
dannegiarla nell' operazione successiva..
(c) Con un trapano munito di una punta Ø4mm, forare i 4 rivetti B080 che
fissano la cerniera (B060) al mobile avendo cura di non dannegiare la
cornice supporto cestello A340 nella parte interna della macchina.
(d) Estrarre i rivetti dal pannello frontale, quindi rimuovere la cerniera.
(e) Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIO
Ø 4mm
DASVDFFB
VV, LBB 2
B100
B060
DASVDFFB
VV, LBB 2
B170
B150
B700
B130
B690
B160
A330
