Malber TD6003 - Page 8

08.A 13-05-03
B430
B450
B580

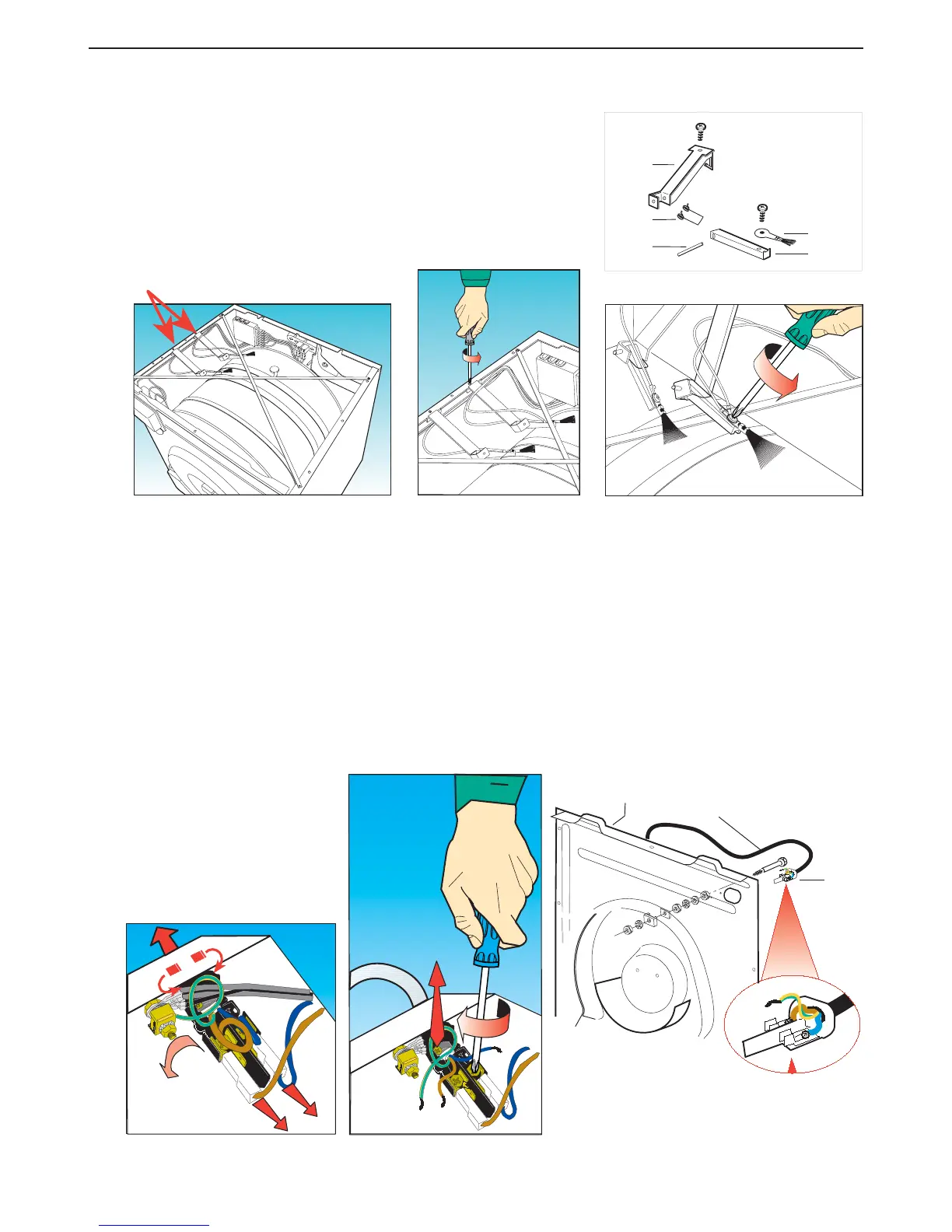

Passo 12 Per rimuovere i bracci porta spazzole e relative spazzole di rilevazione umidità, composti da:
- A620 Supporto braccio
- A610 Braccio porta spazzola
- A630 Spazzola di rilevazione umidità
- A640 Perno
- A570 Molla
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Tramite un giravite a croce, rimuovere la vite di fissaggio del
braccio porta spazzole al mobile.
(c) Tramite un giravite a croce, rimuovere la vite di fissaggio del
cablaggio elettrico al braccio porta spazzole.
(e) Per rimontare, procedere in senso inverso.
Passo 13 Per rimuovere e/o sostituire il cavo di alimentazione elettrica (B430) e/o la morsettiera (B450):
(a) Rimuovere il coperchio superiore (Passo 1).
(b) Per sostituire la morsettiera (B450):
scollegare i fili collegati alla morsettiera (B450) provenienti dal cablaggio, tramite una chiave da 7mm
allentare il dado di serraggio del gruppo terra alimentazione e sfilare il filo della terra.
Premendo le due linguette di ritegno poste ai lati della morsettiera sfilare tirando da dietro.
(c) Per sostituire il cavetto alimentazione (B430):
Con un giravite testa a croce allentare le due viti di serraggio dei terminali del cavetto,tramite una
chiave da 7mm allentare il dado di serraggio del gruppo terra alimentazione e sfilare il filo della terra.
Con un giravite testa a croce allentare la vite del ferma cavo alimentazione e sfilare il cavetto.
Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIO
A640
A570
A620
A630
A610
