Malber TD6003 - Page 9

09.A 13-05-03
A520
}
B051
B540
B670
B550
B530 (n°4)
A490 (n°2)
A500
B020
B560
B030
B006

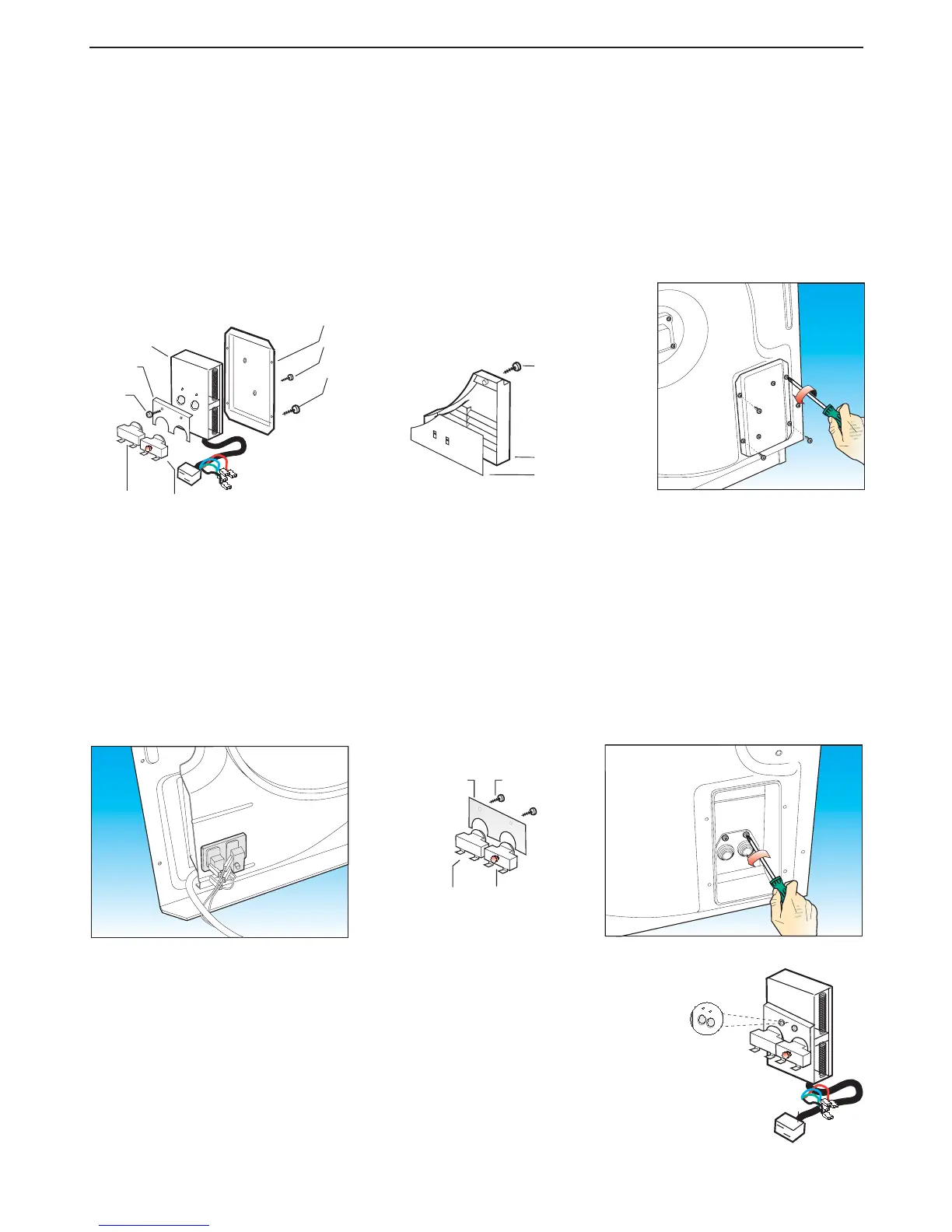

Passo 14 Per rimuovere e/o sostituire la resistenza (B560) e il coperchio di ispezione aria (B051):
(a) Dal lato posteriore della macchina, tramite un giravite a croce, rimuovere
le 4 viti di fissaggio (B530) del coperchio porta resistenza (B550);
(b) Rimuovere le 2 viti (A490) di fissaggio della resistenza (B560).
(c) Rimuovere la vite (A520) di fissaggio dell' assieme coperchio di
presa aria (B051).
(d) Scollegare la morsettiera elettrica della resistenza nella parte
bassa della macchina, quindi estrarre la resistenza (B560).
In caso di sostituzione della resistenza:
Scollegare i contatti dei termostati (B006)(B030) annotandone le posizioni
e recuperare :
- Il termostato di massima (B006)
- Il termostato di sicurezza ripristino manuale (B030)
- Il piastrino termostati (B020)
- Le 2 viti di fissaggio piastrino termostati (A500)
(e) Per rimontare, procedere in senso inverso.
Per asciugatori prodotti a partite dalla 18° settimana del 2003
(a partire dalla matricola 200318...informativa tecnica codice 466000021)
Passo 15B Per sostituire e/o rimuovere:
- il termostato di sicurezza con ripristino manuale (B006)
- il termostato di massima con ripristino automatico (B030)
(a) Rimuovere il coperchio porta resistenza (B550) (Passo14)
(b) Per una maggior accessibilità alla morsettiera della resistenza, consigliamo
di rimuovere il coperchio ispezione presa aria (B051) (Passo14) e scollegarla.
(c) Togliere le 2 viti (A500) di fissaggio del piastrino fissa termostati (B020) e
procedere alla sostituzione
(e) Per rimontare, procedere in senso inverso.
Per asciugatori prodotti prima della 18° settimana del 2003
Passo 15A Per sostituire e/o rimuovere:
- il termostato di sicurezza con ripristino manuale (B006)
- il termostato di massima con ripristino automatico (B030)
(a) Rimuovere il coperchio superiore (B360) eseguendo il Passo 1.
(b) Per una maggior accessibilità, consigliamo di rimuovere il pannello posteriore (B580) eseguendo il
Passo 16 rimuovendo soltanto i componenti necessari.
(c) Rimuovere il coperchio (B550) assieme alla resistenza (B560) eseguendo il Passo 14, avendo cura
di scollegare il cablaggio elettrico.
(d) Rimuovere le 2 viti di fissaggio (A500) del piastrino zincato (B020), quindi estrarre il termostato da
sostituire.
(e) Per rimontare, procedere in senso inverso.
PROCEDURE DI SERVIZIO
B020 A500
B030
B006
