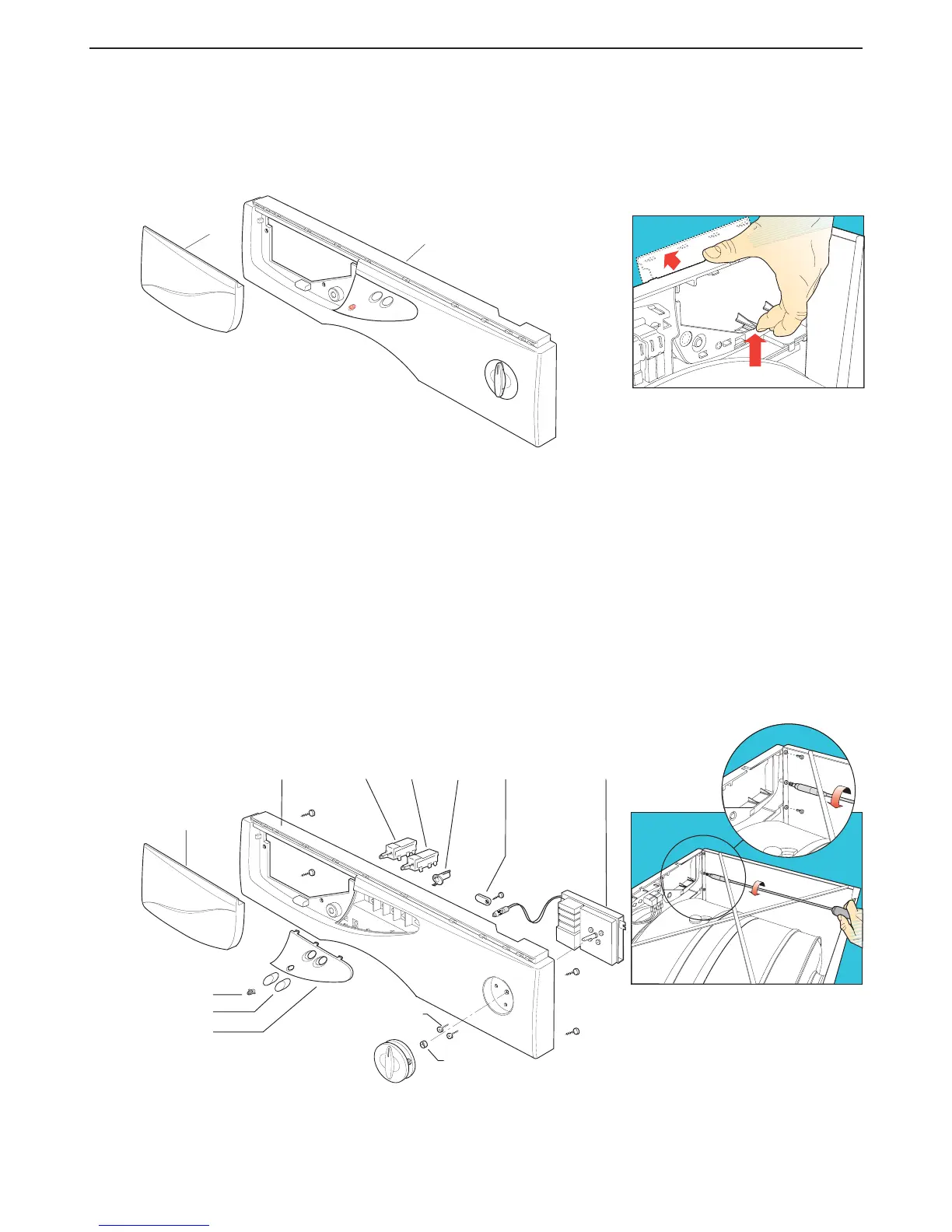

Paso 5 Para quitar y/o sustituir la placa (B260) del tablero de mandos (B270):
(a) Quitar la tapa superior
(Paso 1).
(b) Desde el interior del tablero de mandos (B270), desencajar los enganches de plástico de la placa
(B260), luego extraerla por la parte delantera.
(c) Para reinstalar, proceder en sentido inverso.
Paso 6 Para quitar y/o sustituir el tablero de mandos (B270):
(a) Quitar la tapa superior
(Paso1).
(b) Quitar el conjunto perilla del programador (Paso 2).
(c) Quitar el programador (B290) (Paso 3).
(d) Quitar los pulsadores (B210) y los interruptores (B330-B340) (Paso 4) sin desconectar
el cablaje eléctrico.
(e) Quitar la luz indicadora (B280).
(f) Desde el interior del tablero de mandos (B270), desencajar los enganches de plástico de
la placa (B260), luego extraerla por la parte delantera (Paso 5).
(g) Con un destornillador largo con cabeza de cruz, quitar los 4 tornillos de fijación al mueble,
luego extraer el tablero de mandos y recuperar, zafándola, la placa de los pulsadores (B032),
el inserto de fijación (B069) de la luz indicadora y el retén de los cables (B600).
(h) Para reinstalar, proceder en sentido inverso.
PROCEDIMIENTOS DE SERVICIO
B270
B260
B250
B067
B032
B620
B210
B260
B270 B340 B290B600B330 B069
