06.A 13-05-03

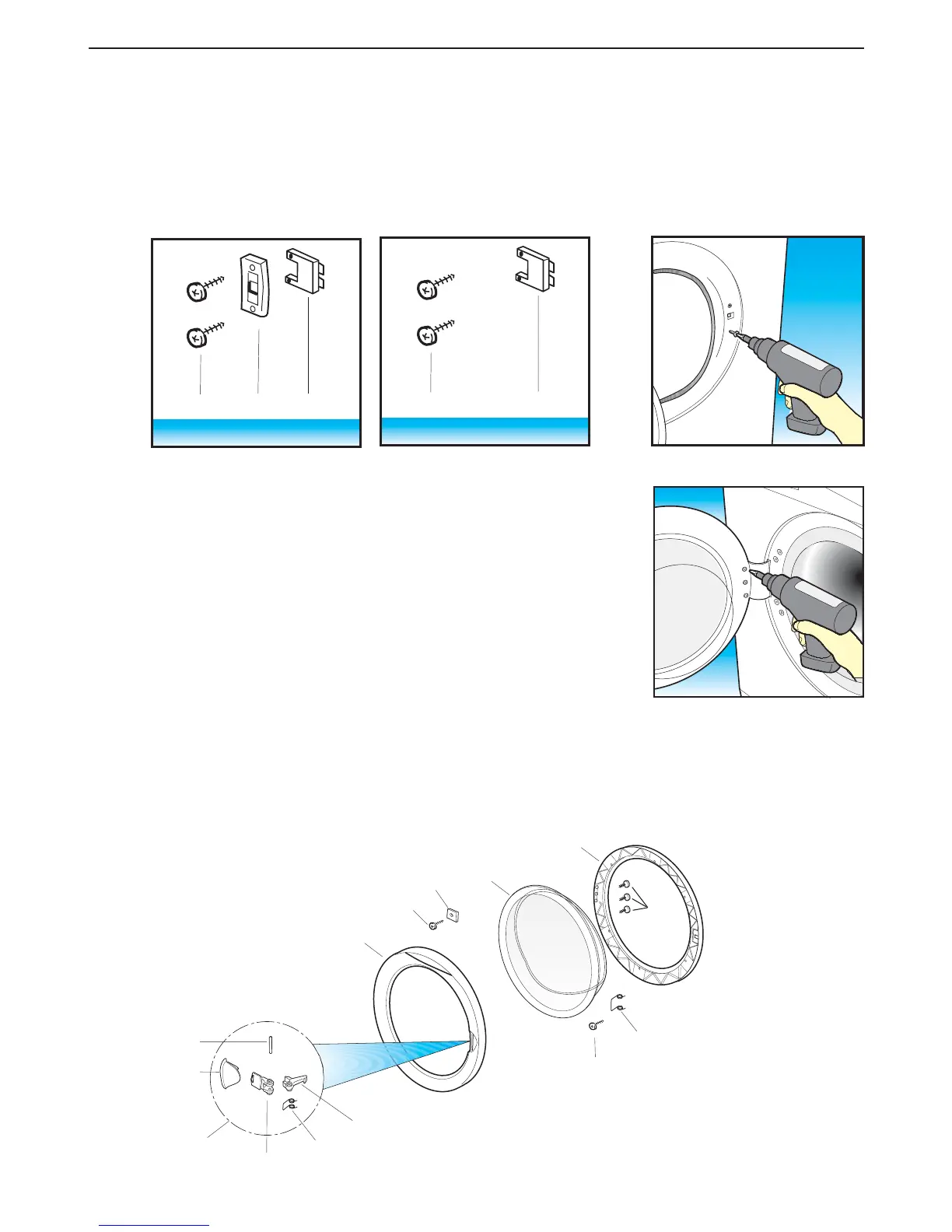

Paso 8 Para quitar la puerta con vidrio:
(a) Abrir la puerta con vidrio, luego con un destornillador con cabeza
de cruz, quitar los tres tornillos (B050) que fijan el grupo puerta
a la bisagra
(b) Para reinstalar, proceder en sentido inverso.
Paso 9 Para quitar el vidrio de la puerta (B120):
(a) Quitar el conjunto manija puerta con vidrio (B710) ejecutando el Paso 11.
(b) Destornillar los seis tornillos (B190) y quitar las 6 chapas (B180) de bloqueo del vidrio, luego quitar el vidrio.
(c) Para reinstalar proceder en sentido inverso recordando reinstalar la manija por último (B710).
PROCEDIMIENTOS DE SERVICIO
DASVDFFB
VV, LBB 2
B180
B190
B140
A330
B130
B690
B160
B700
B150
B170
B050
B120
B110
B710
Paso 7 Para quitar y/o sustituir el interruptor micropuerta (B590):
(a) Quitar la tapa superior (Paso1).
(b) Abrir la puerta con vidrio.
(c) Quitar, con un destornillador con cabeza de cruz, los 2 tornillos de fijación (B090) de la chapa (B610).
(d) Para acceder más cómodamente al interruptor del micropuerta, se aconseja quitar el programador
del tablero de mandos, ejecutando, sólo en parte, el Paso 3.
(e) Zafar los enganches del cablaje eléctrico, luego desplazar hacia arriba el interruptor (B590).
(f) Desconectar los cables eléctricos y sustituir el componente eléctrico.
(g) Para reinstalar, proceder en sentido inverso.
DASVDFFB
VV, LBB 2
VERSIÓN ANTIGUA
B090
B590
B610
VERSIÓN NUEVA
B090
B590
