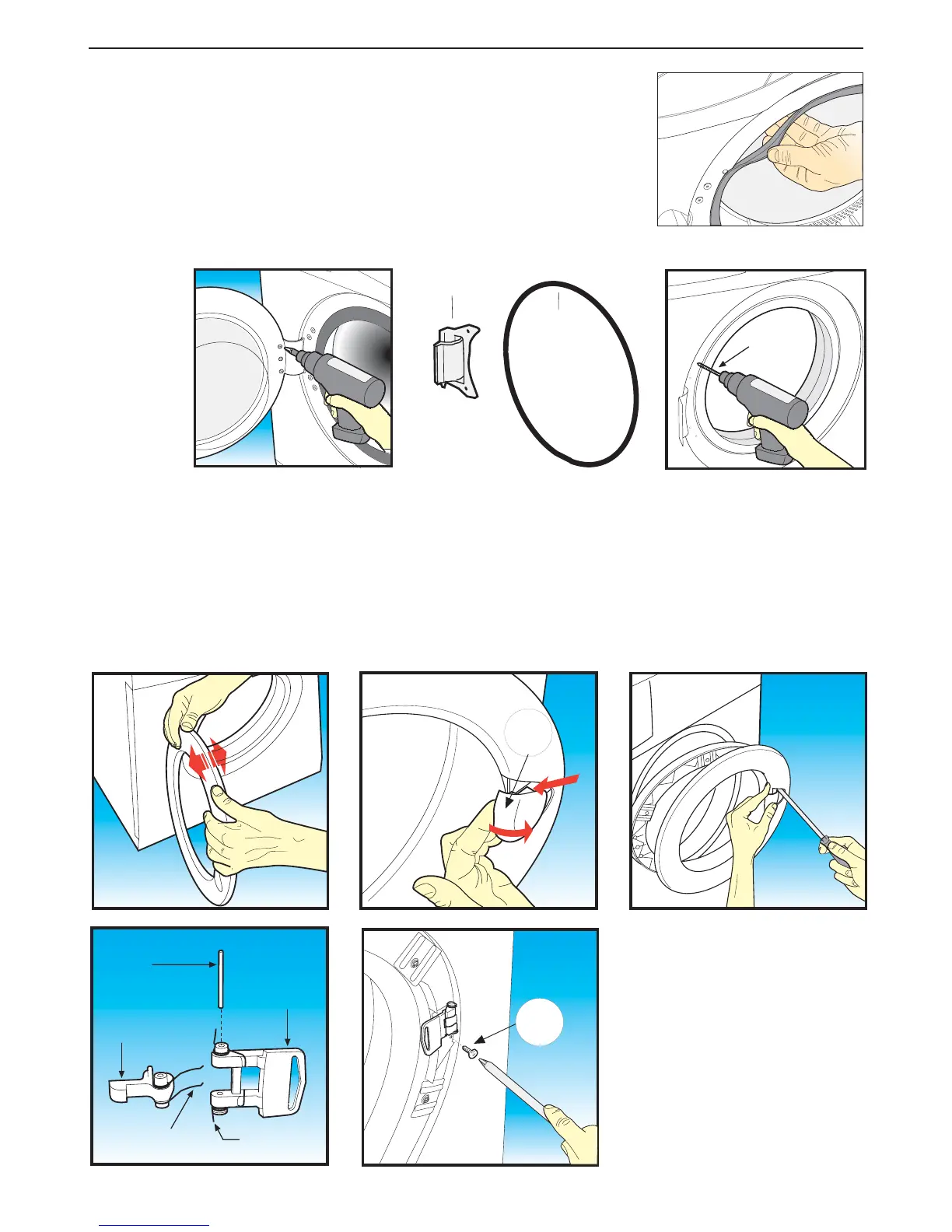

Passo 11 Para quitar el conjunto manija puerta con vidrio (B710) :
(a) Abrir la puerta con vidrio de la máquina.
(b) Desencajar el marco de la puerta con vidrio haciendo leva con las manos en la parte superior
para poder acceder a los 2 tornillos (A330) que fijan el muelle de contacto (B690) de la manija,
luego quitar con un destornillador con cabeza de cruz.
(c) Quitar el muelle (B690) anotando su posición, luego extraer el conjunto manija.
(d) Para reinstalar proceder en sentido inverso recordando reinstalar la manija por último (B160).
Paso 10 Para quitar la bisagra de la puerta con vidrio (B060):
(a) Quitar la puerta con vidrio ejecutando el Paso 8.
(b) Quitar la guarnición de goma B100 (lado bisagra) para no
dañarla en la operación sucesiva.
(c) Con un taladro dotado de una broca Ø4mm, perforar los 4 remaches
B080 que fijan la bisagra (B060)
al mueble teniendo cuidado de no dañar el marco de soporte de la
cuba A340 en la parte interna de la máquina.
(d) Extraer los remaches del panel frontal, luego quitar la bisagra.
(e) Para reinstalar proceder en sentido inverso.
PROCEDIMIENTOS DE SERVICIO
Ø 4mm
DASVD
FFB
VV
, LB
B 2
B100
B060
DASVDFF
B
VV, LBB
2
B170
B150
B700
B130
B690
B160
A330
