15.A 13-05-03

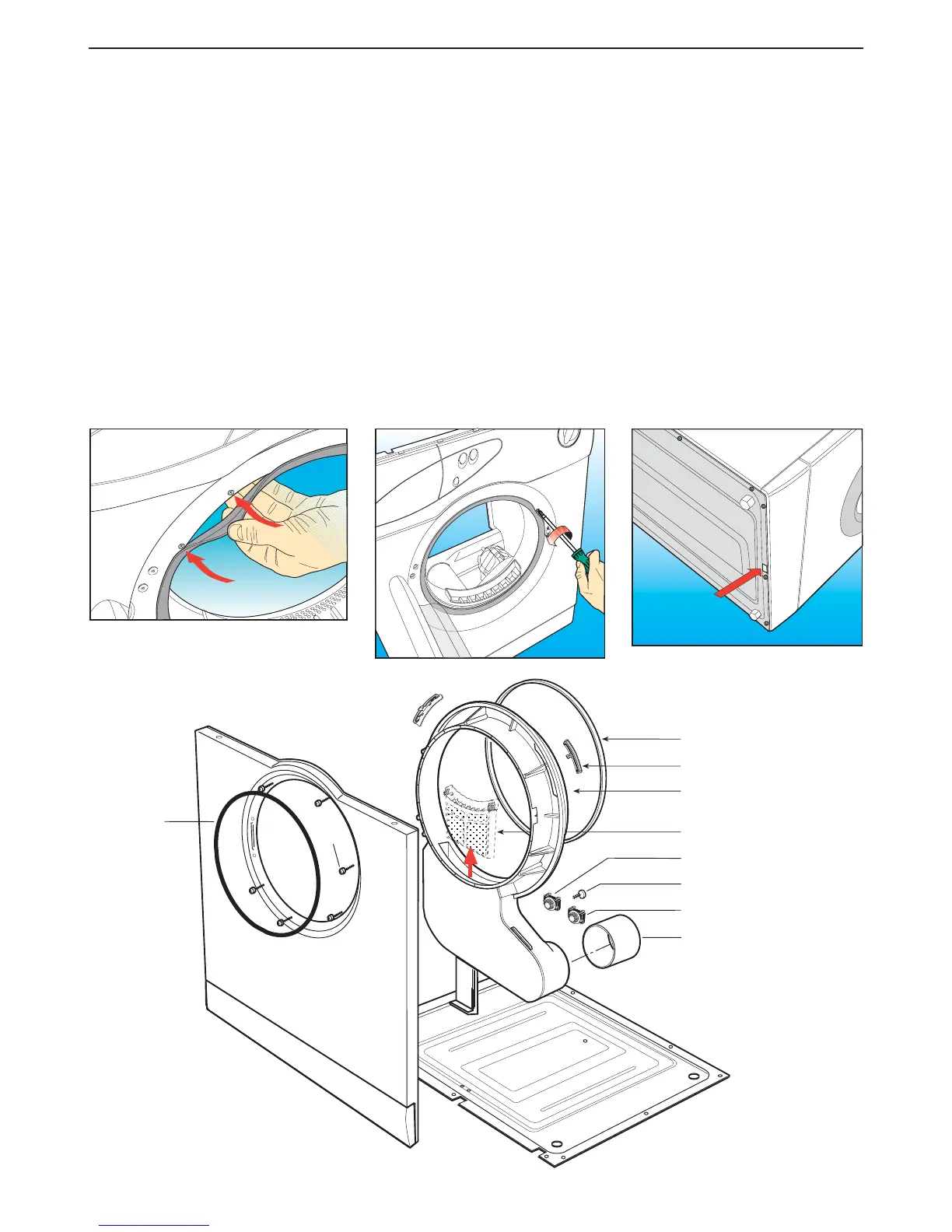

Paso 23 Para quitar y/o sustituir el marco del soporte de la cuba (A340):
(a) Quitar la tapa superior (B360) ejecutando el Paso 1.
(b) Quitar el panel posterior (B580) ejecutando el Paso 16 quitando sólo los componentes necesarios
para esta operación.
(c) Quitar manualmente la correa (A290) de la cuba y del motor ejecutando el Paso 18.
(d) Quitar el conjunto cuba (A300) ejecutando el Paso 19.
(e) Quitar el cablaje eléctrico de los 2 termostatos (A108) y (A220) anotando sus posiciones.
(f) Levantar manualmente la guarnición de la puerta con vidrio (B100), para acceder a los 7 tornillos
(B200) que deben extraerse con un destornillador para desbloquear el marco del soporte de la cuba.
(g) Desencajar el marco del soporte de la cuba del enganche inferior (parte frontal de la máquina),
luego extraerla del manguito de goma (A230).
NB: En caso de sustitución del marco del soporte de la cuba (A340) recuperar los siguientes
componentes para reinstalarlos en la nueva:
- Cubeta filtro (A450)
- Termostato 95°C de seguridad con recuperación automática (A108)
- Termostato 50°C de Mínima (A220)
Se aconseja poner en la orden el código con referencia despiece LVK067 para recibir el Marco
Soporte de la Cuba (A340) ya ensamblado con la Guarnición de Fieltro (A410) y los Patines (A530).
(h) Para reinstalar, proceder en sentido inverso, ejecutando el Paso 19 para reinstalar la cuba, luego
el Paso 18 para reinstalar la correa.
PROCEDIMIENTOS DE SERVICIO
A530
A340
A450
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
A410
LVK067
A230
A360
A220
A108
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
}
B100
B200
