16.A 13-05-03

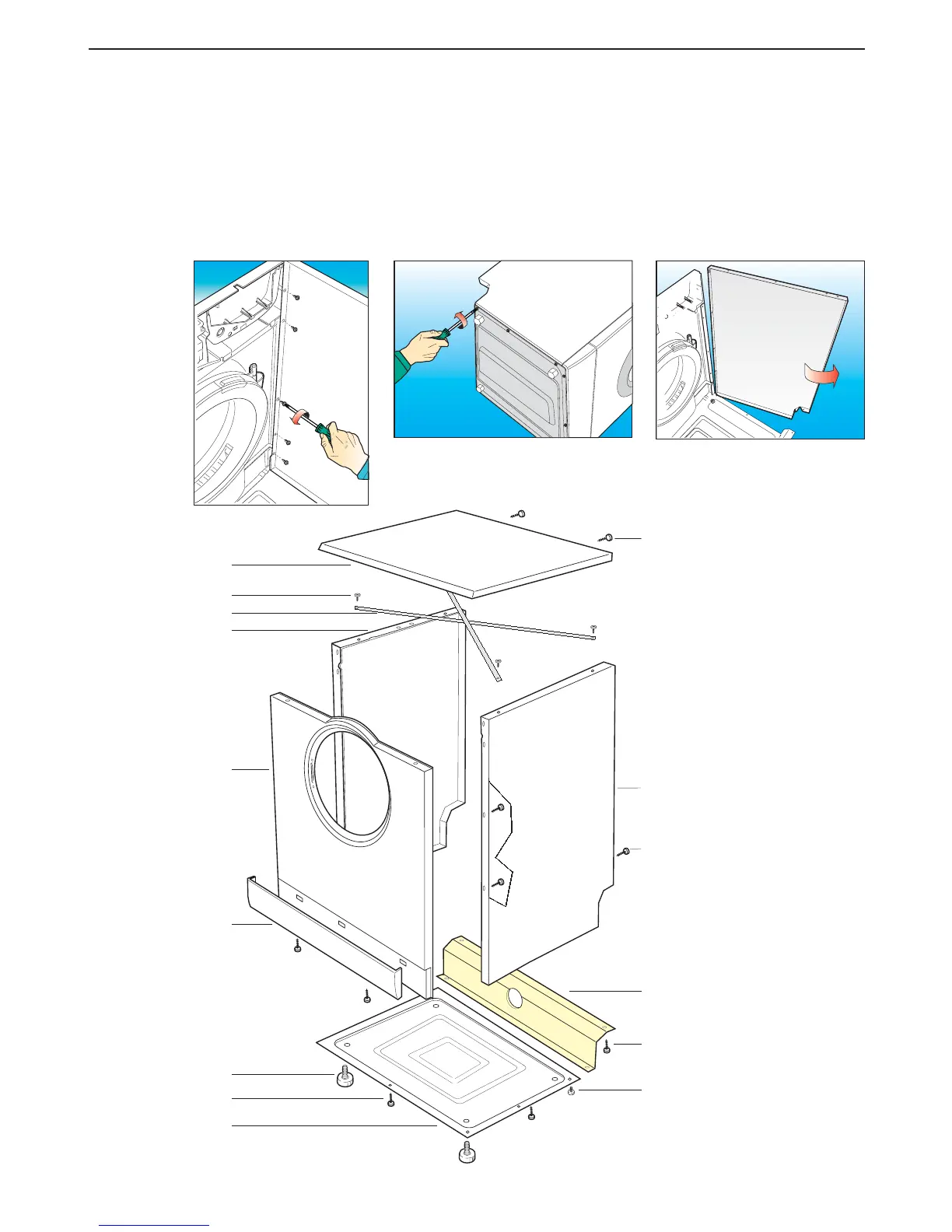

Paso 24 Para sustituir y/o quitar el panel lateral izquierdo (B040) y/o el panel lateral derecho (B230):
(a) Quitar la tapa superior (B360) ejecutando el Paso1.
(b) Quitar el panel posterior (B580) ejecutando el Paso 16 quitando sólo los componentes necesarios
para esta operación.
(c) Quitar manualmente la correa (A290) de la cuba y del motor ejecutando el Paso 18.
(d) Quitar el conjunto cuba (A300) ejecutando el Paso 19.
(e) Quitar los 5 tornillos de fijación (A480) del panel frontal, luego los tornillos de fijación con la base
inferior (A260).
(f) Para reinstalar, proceder en sentido inverso, ejecutando el Paso 19 para reinstalar la cuba, luego
el Paso 18 para reinstalar la correa.
PROCEDIMIENTOS DE SERVICIO
A460
B070
B440
B040
A510
B350
B360
B007
A250
A260
A370
B680
A460
A480
B230
