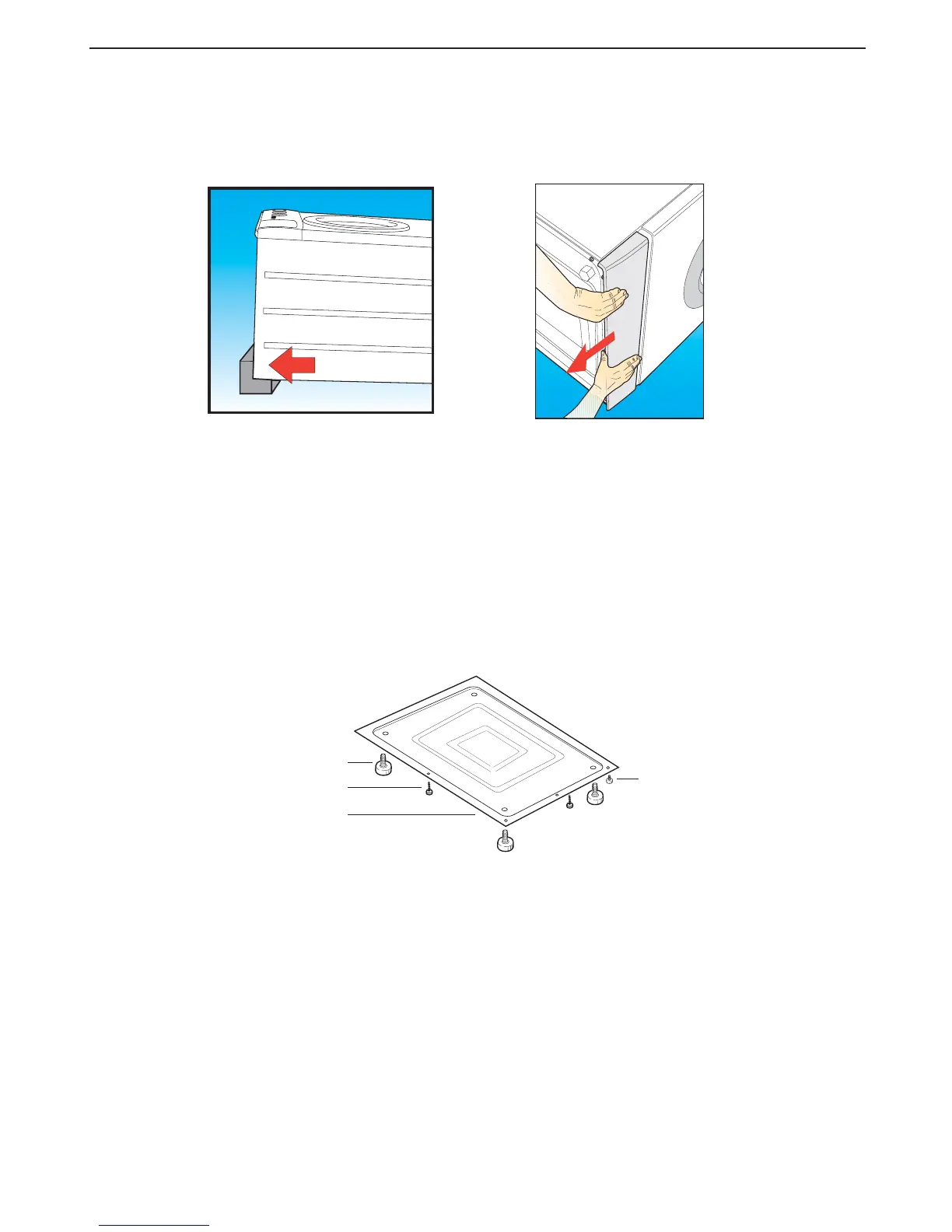

Paso 25 Para sustituir y/o quitar el marco de plástico (B007) del panel frontal (B070):
(a) Para ejecutar esta operación, es necesario inclinar la máquina hacia atrás, para poder acceder a los
3 tornillos de fijación del marco que se deben quitar con un destornillador con cabeza de cruz.
(b) Desencajar manualmente el marco (B007) haciéndolo desplazar hacia abajo.
(c) Para reinstalar, proceder en sentido inverso teniendo cuidado de encajar correctamente los
enganches del marco en los orificios del panel frontal.
PROCEDIMIENTOS DE SERVICIO
Paso 26 Para sustituir la base inferior (A260):
(a) Quitar la tapa superior (B360) ejecutando el Paso 1.
(b) Quitar el panel posterior (B580) ejecutando el Paso 16 quitando sólo los componentes necesarios
para esta operación.
(c) Quitar manualmente la correa (A290) de la cuba y del motor ejecutando el Paso 18.
(d) Quitar el conjunto cuba (A300) ejecutando el Paso 19.
(e) Quitar los 5 tornillos de fijación (A480) del panel frontal, luego los tornillos de fijación con la base
inferior (A260).
(f) Quitar el Motor (A120) ejecutando el Paso 22, quitar los tornillos de fijación de la base inferior (A260)
luego recuperar los 4 pies niveladores (A250).
(g) Para reinstalar, proceder en sentido inverso, ejecutando el Paso 19 para reinstalar la cuba, luego
el Paso 18 para reinstalar la correa.
