05.A 13-05-03

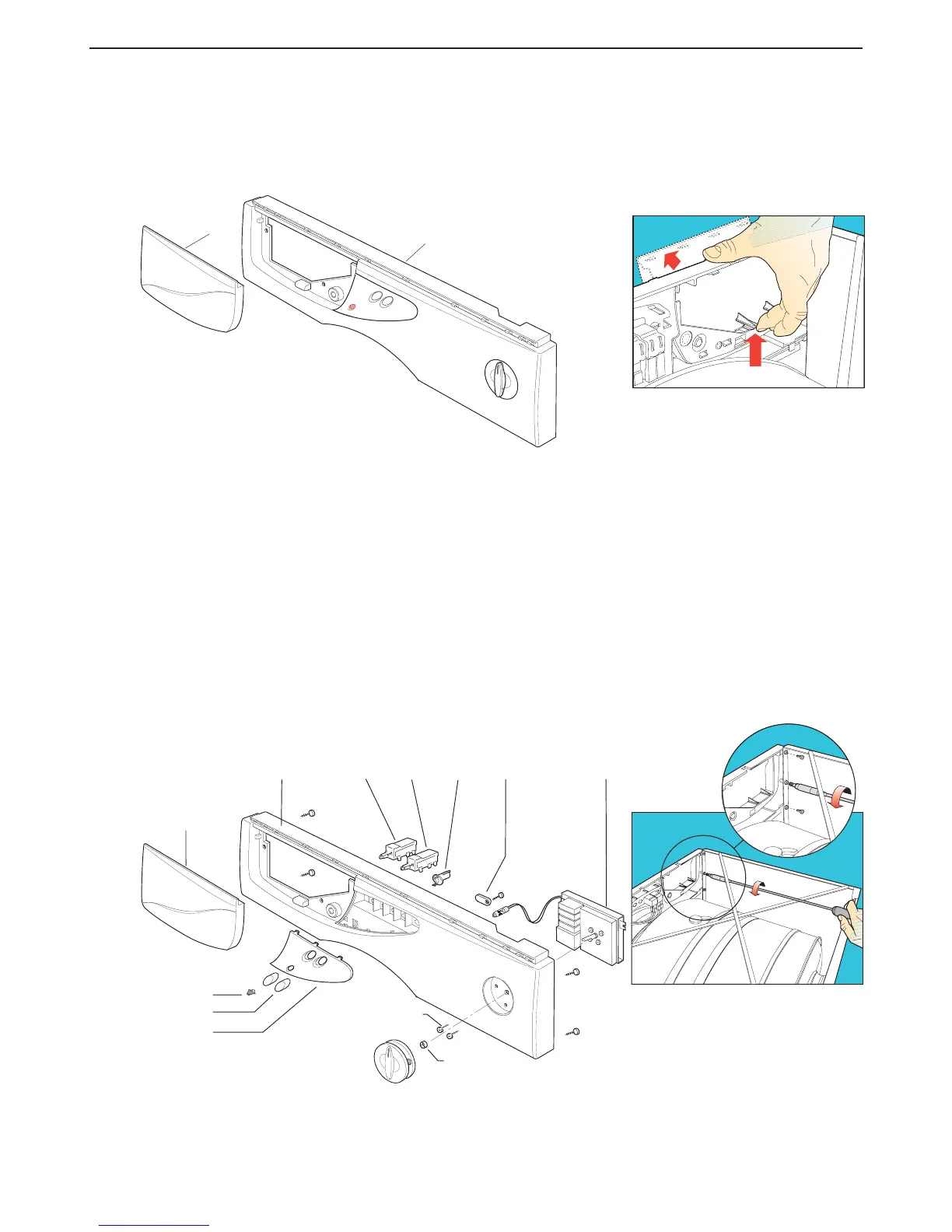

Schritt 5 Zum Demontieren und/oder Austauschen der Platte (B260) am Bedienfeld (B270):
(a) Die obere Abdeckplatte demontieren
(Schritt 1).
(b) Von der Innenseite des Bedienfeldes her (B270) die Plastik-Anhakvorrichtungen der Platte
(B260) ausrasten und diese nach vorne herausziehen.
(c) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Schritt 6 Zum Demontieren und/oder Austauschen des Bedienfeldes (B270):
(a) Die obere Abdeckplatte demontieren
(Schritt 1).
(b) Die Gesamtheit Programmschalter demontieren (Schritt 2).
(c) Den Programmschalters (B290) demontieren
(Schritt 3).
(d) Die Tasten (B210) und die Schalter (B330-B340) entnehmen (Schritt 4), ohne die
Elektroverbindungen zu lösen.
(e) Die Kontrolllampe (B280) entfernen.
(f) Von der Innenseite des Bedienfeldes (B270) her die Plastik-Anhakvorrichtungen der Platte
(B260) ausrasten
und diese nach vorne herausziehen
(Schritt 5).
(g) Mit einem langen Kreuzschlitz-Schraubenzieher die 4 Schrauben zur Befestigung an der Struktur
lösen, das Bedienfeld herausziehen und beim Aushaken die Tastenplatte (B032), den Fixierungs-
einsatz (B069) der Kontrolllampe und die Kabelhalterung (B600) sicherstellen.
(h) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
ARBEITSVERFAHREN
B270
B260
B250
B067
B032
B620
B210
B260
B270 B340 B290B600B330 B069
