Schritt 8 Zum Demontieren des Einfüllfensters:
(a) Das Einfüllfenster öffnen und mit einem Kreuzschlitz-
Schraubenzieherdie drei Schrauben (B050) lösen, die
die Türgruppe am Scharnier fixieren.
(b) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Schritt 9 Zum Demontieren der Einfüllfensterscheibe (B120):
(a) Die Gesamtheit Einfüllfenster-Öffnungsgriff (B710) demontieren, siehe Schritt 11.
(b) Die sechs Schrauben (B190) lösen und die 6 Glas-Halteplättchen (B180) entfernen;
dann die Scheibe entnehmen,
(c) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Einfüllfenster-
Öffnungsgriff (B710) zuletzt montiert wird.
ARBEITSVERFAHREN
D
A
S
V
D
FF
B
V
V, LB
B
2
B180
B190
B140
A330
B130
B690
B160
B700
B150
B170
B050
B120
B110
B710

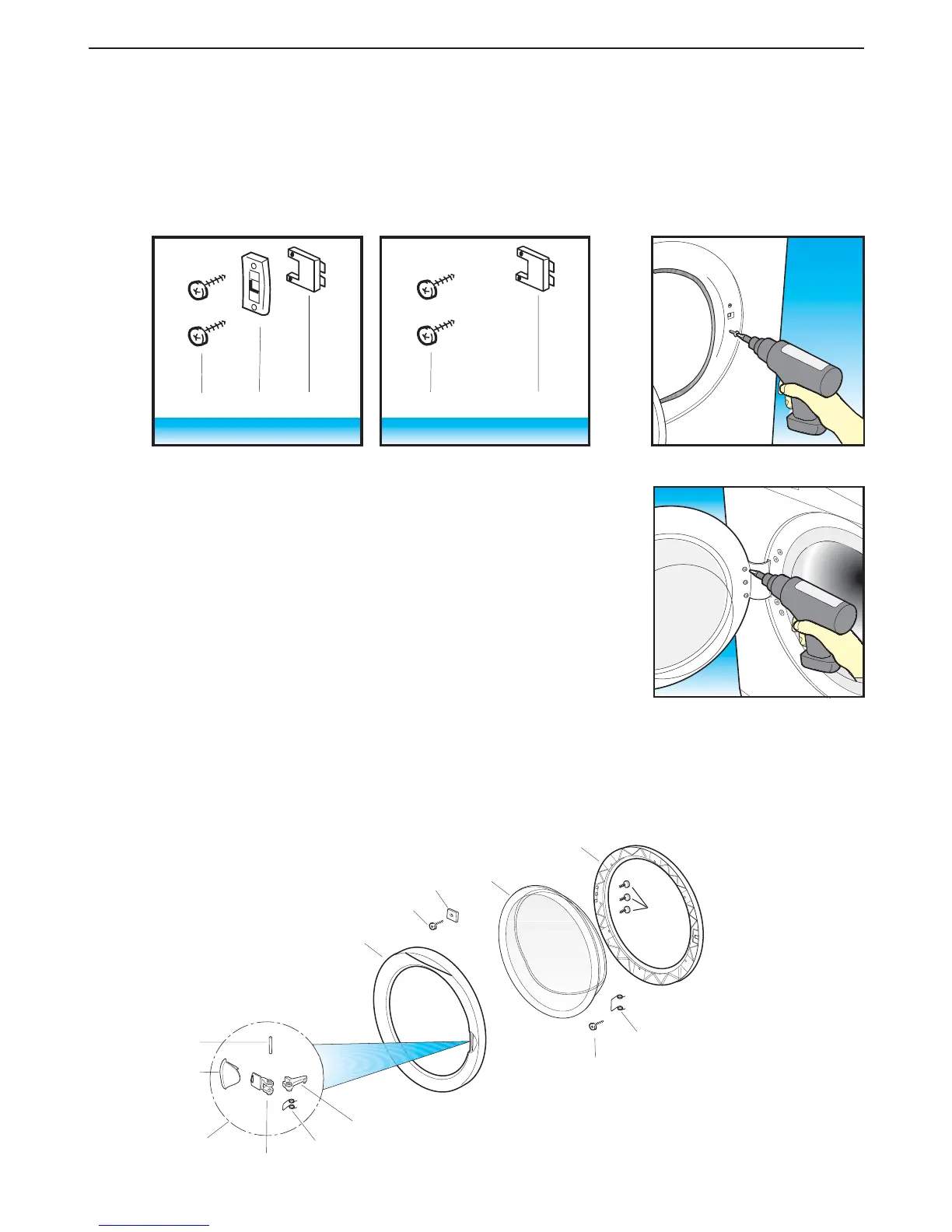

Schritt 7 Zum Demontieren und/oder Austauschen des Tür-Mikroschalters (B590) :
(a) Die obere Abdeckplatte demontieren
(Schritt 1).
(b) Das Einfüllfenster öffnen.
(c) Mit einem Kreuzschlitz-Schraubenzieher die 2 Feststellschrauben (B090) des Plättchens (B610) lösen.
(d) Damit der Tür-Mikroschalter besser zugänglich wird, empfehlen wir den Programmschalter vom
Bedienfeld zu entfernen (teilweise den Schritt 3 durchführen).
(e) Die Haltevorrichtungen der Elektroverkabelung lösen, dann den Schalter (B590) nach oben schieben.
(f) Die Elektrokabel lösen und die Elektrokomponente austauschen.
(g) Bei der Remontage in umgekehrter Reihenfolge vorgehen
DASVDFFB
VV, LBB 2
ALTE VERSION
B090
B590
B610
NEUE VERSION
B090
B590
