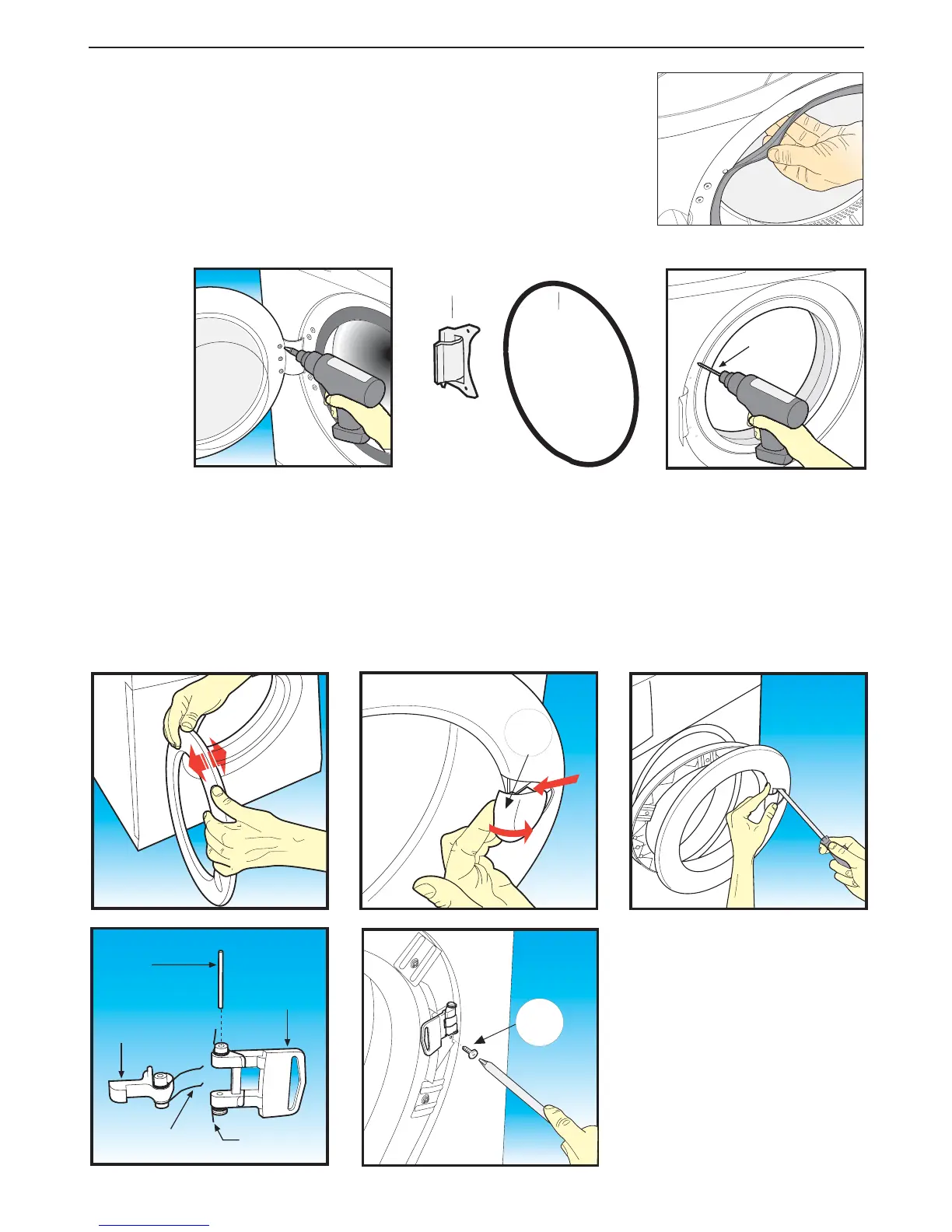

Schritt 11 Zum Demontieren der Gesamtheit Einfüllfenster-Öffnungsgriff (B710) :
(a) Das Einfüllfenster öffnen.
(b) Den Einfüllfensterrahmen ausrasten, indem mit den Händen an der Oberseite Druck ausgeübt wird,
um Zugriff auf die 2 Schrauben (A330) zu erhalten, die die Anschlagfeder (B690) des Griffes fixieren;
dann die Schrauben mit einem Kreuzschlitz-Schraubenzieher losschrauben.
(c) Die Feder (B690) entfernen und deren Position vermerken; dann die Öffnungsgriff-Gesamtheit
entnehmen.
(d) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Griff zuletzt montiert wird (B160).
Schritt 10 Zum Demontieren des Einfüllfenster-Scharniers (B060) :
(a) Das Einfüllfenster demontieren, indem laut Schritt 8 vorgegangen wird.
(b) Die Gummidichtung B100 (scharnierseitig) entfernen, damit sie
beim folgenden Arbeitsgang nicht
beschädigt wird.
(c) Mit einem Bohrer Ø4mm die 4 Nieten B080 bohren, die das Scharnier
(B060) an der Struktur fixieren,
und darauf achten, den Trommelhalterahmen A340 an der Geräte-
innenseite nicht zu beschädigen.
(d) Die Nieten von der frontseitigen Abdeckplatte und das Scharnier
entnehmen.
(e) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
ARBEITSVERFAHREN
Ø 4mm
DASVDFFB
VV, LBB 2
B100
B060
DASVDFFB
VV, LBB 2
B170
B150
B700
B130
B690
B160
A330
